应用控制及带宽管理实验

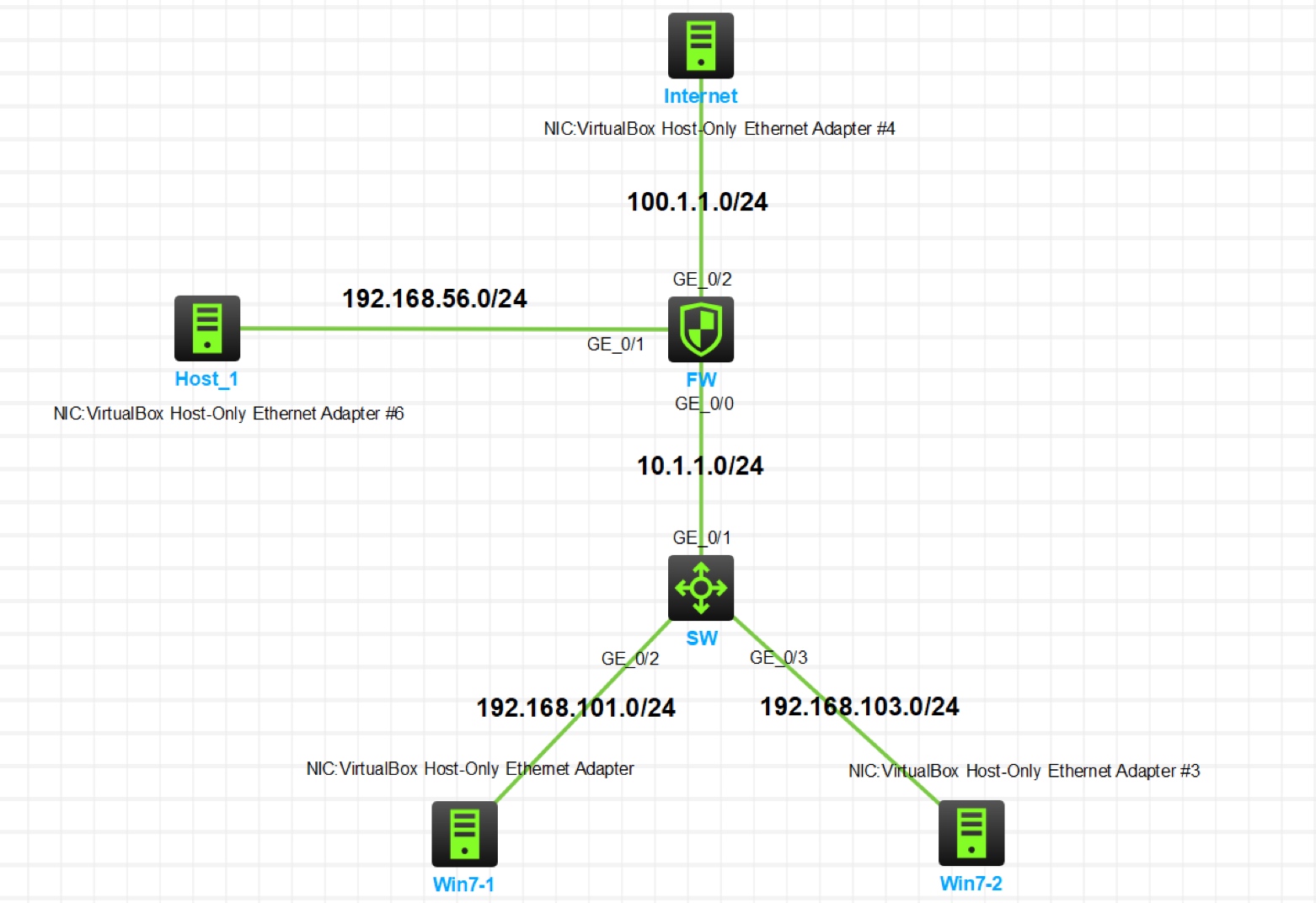

实验拓扑
注：此实验务必按照拓扑所示接口连接线缆，且运行前置环境中的 Win7-1、Win7-2、Windows Server 2003 三台虚拟机。防火墙内存务必配置为 2G 以上。实验步骤中防火墙的配置可在 “Web 控制台配置方法” 和 “命令行配置方法” 中任选一种。
实验需求
- 按照图示配置网络，使内网 PC 都能够接入互联网。
- 在 FW 上配置上网行为控制，使 Win7-1 所在网段不允许登录 QQ。
- 在 FW 上配置带宽管理，使 Win7-2 的上网带宽限制在 1Mbps 以内。
基础环境配置
配置交换机。
步骤 1：在 SW 上创建 VLAN10、VLAN20 和 VLAN30，将连接 Win7-1 虚拟机的接口加入 VLAN10，连接 Win7-2 虚拟机的接口加入 VLAN20，连接防火墙的接口加入 VLAN30。
[SW]vlan 10 [SW-vlan10]port g1/0/2 [SW-vlan10]vlan 20 [SW-vlan20]port g1/0/3 [SW-vlan20]vlan 30 [SW-vlan30]port g1/0/1步骤 2：在 SW 上为 VLAN10、VLAN20、VLAN30 创建三层接口并配置 IP 地址。
[SW]interface vlan 10 [SW-Vlan-interface10]ip address 192.168.101.254 24 [SW]interface vlan 20 [SW-Vlan-interface20]ip address 192.168.103.254 24 [SW]interface vlan 30 [SW-Vlan-interface30]ip address 10.1.1.2 30步骤 3：在 SW 上配置缺省路由，下一跳指向防火墙。
[SW]ip route-static 0.0.0.0 0 10.1.1.1配置防火墙，使 Win7-1 和 Win7-2 可以访问互联网。

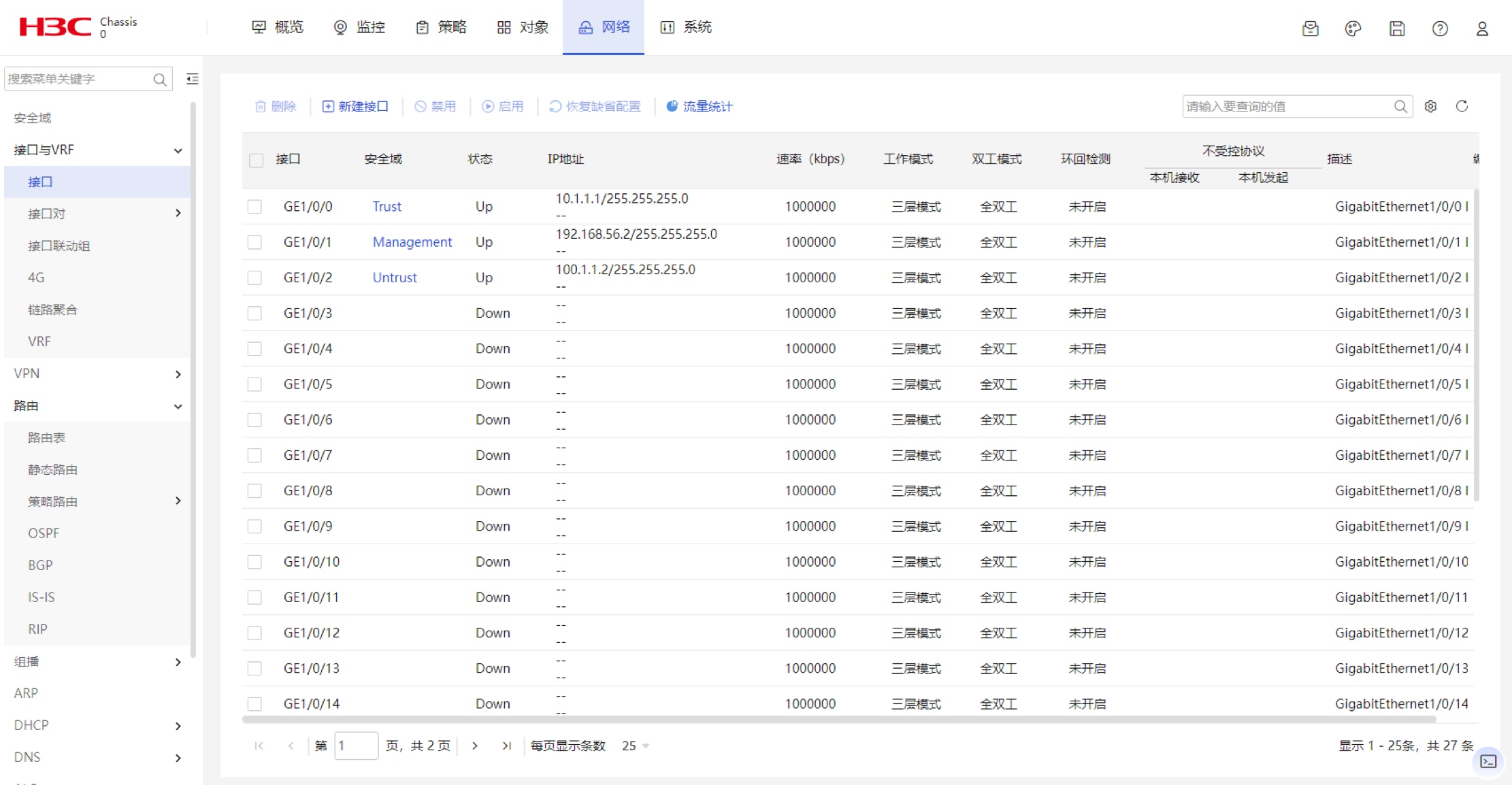

步骤 1：在 FW 上配置接口和区域，将连接交换机的接口加入 Trust 区域，连接 Internet 的接口加入 Untrust 接口。并配置好 IP 地址。

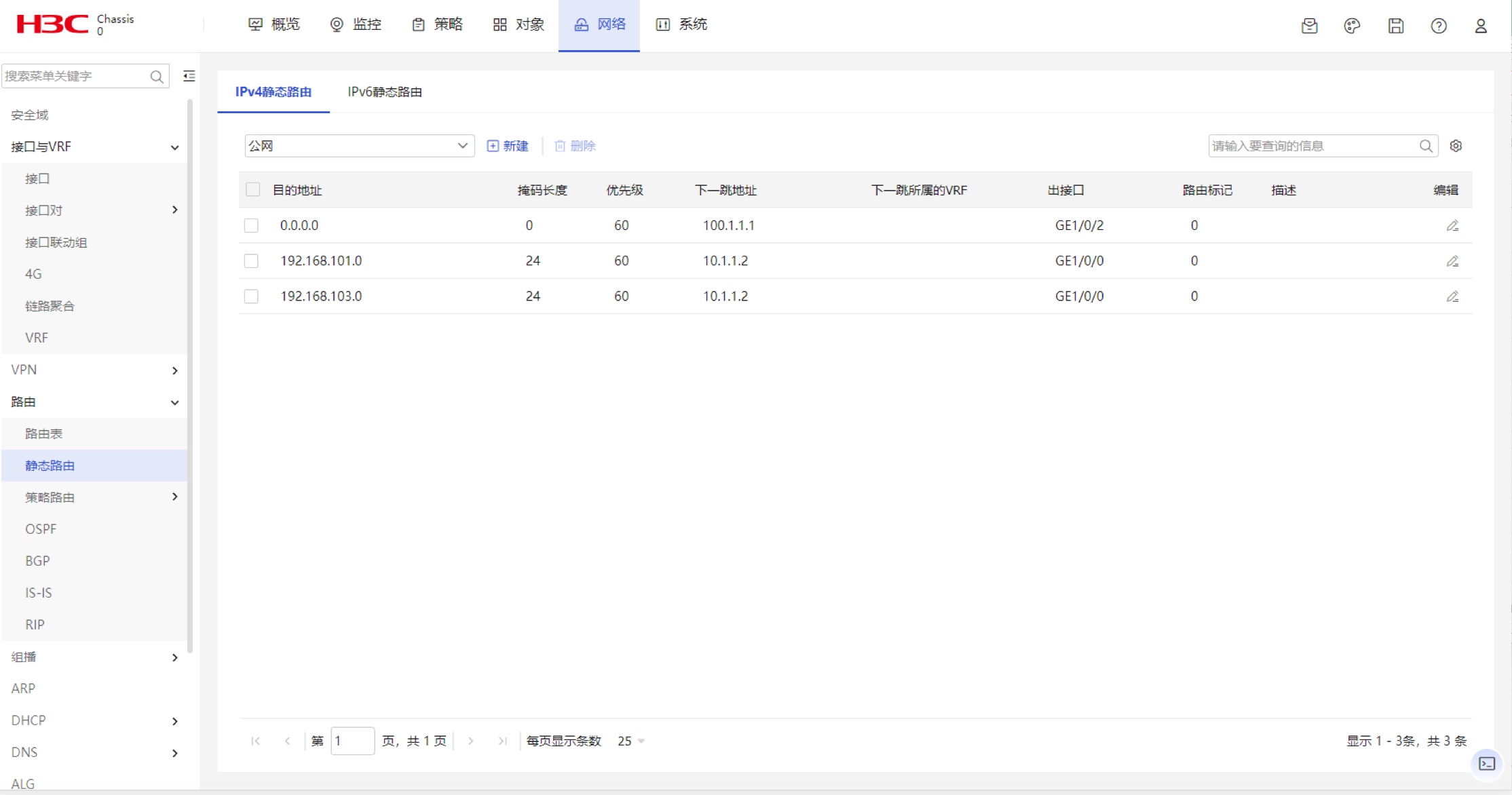

图 1-2 步骤 2：在 FW 上配置缺省路由和去往两台虚拟机所在网段的静态路由。

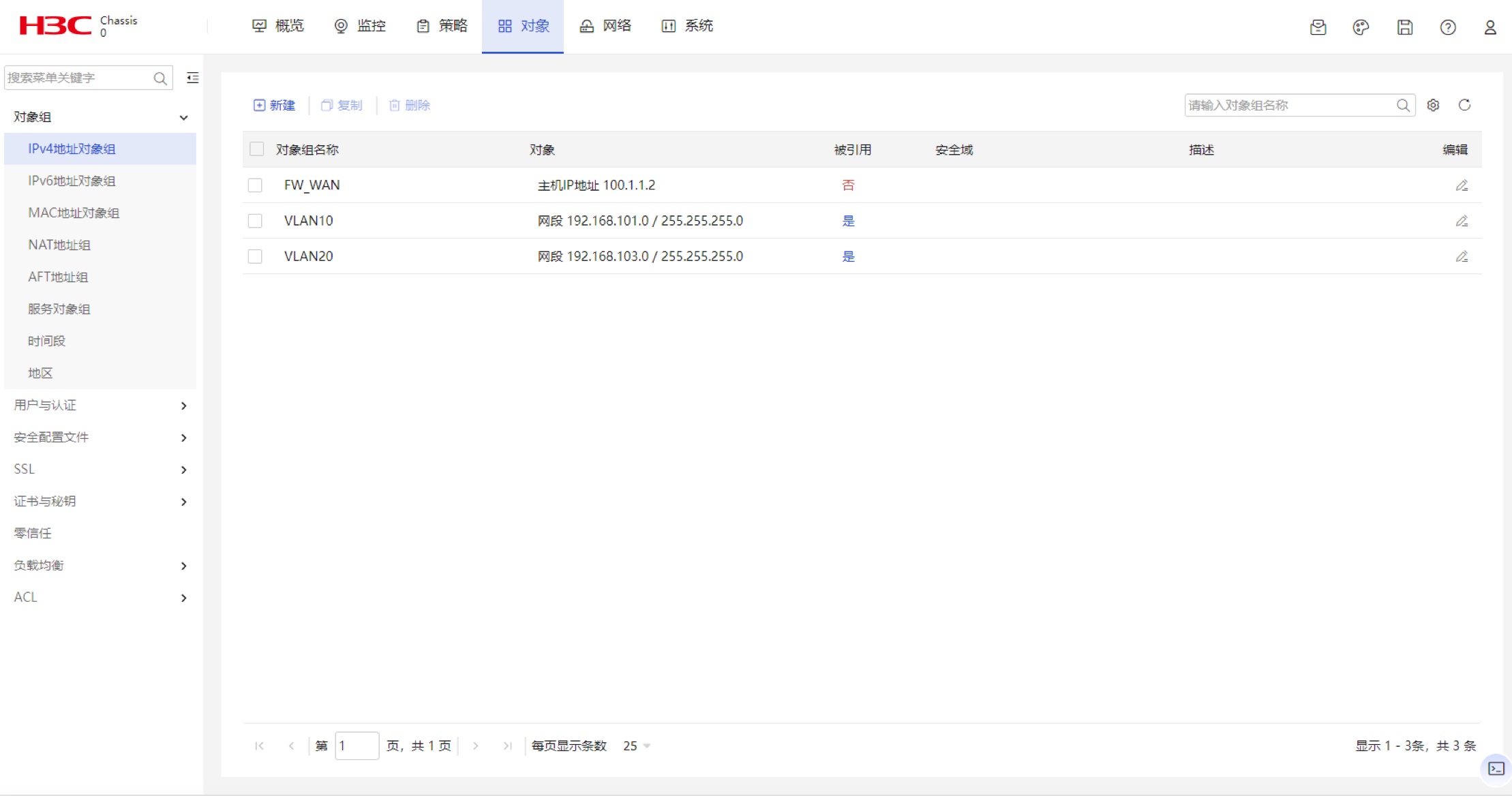

图 1-3 步骤 3：在 FW 上创建 Win7-1、Win7-2 和防火墙公网口的 IP 地址对象组。

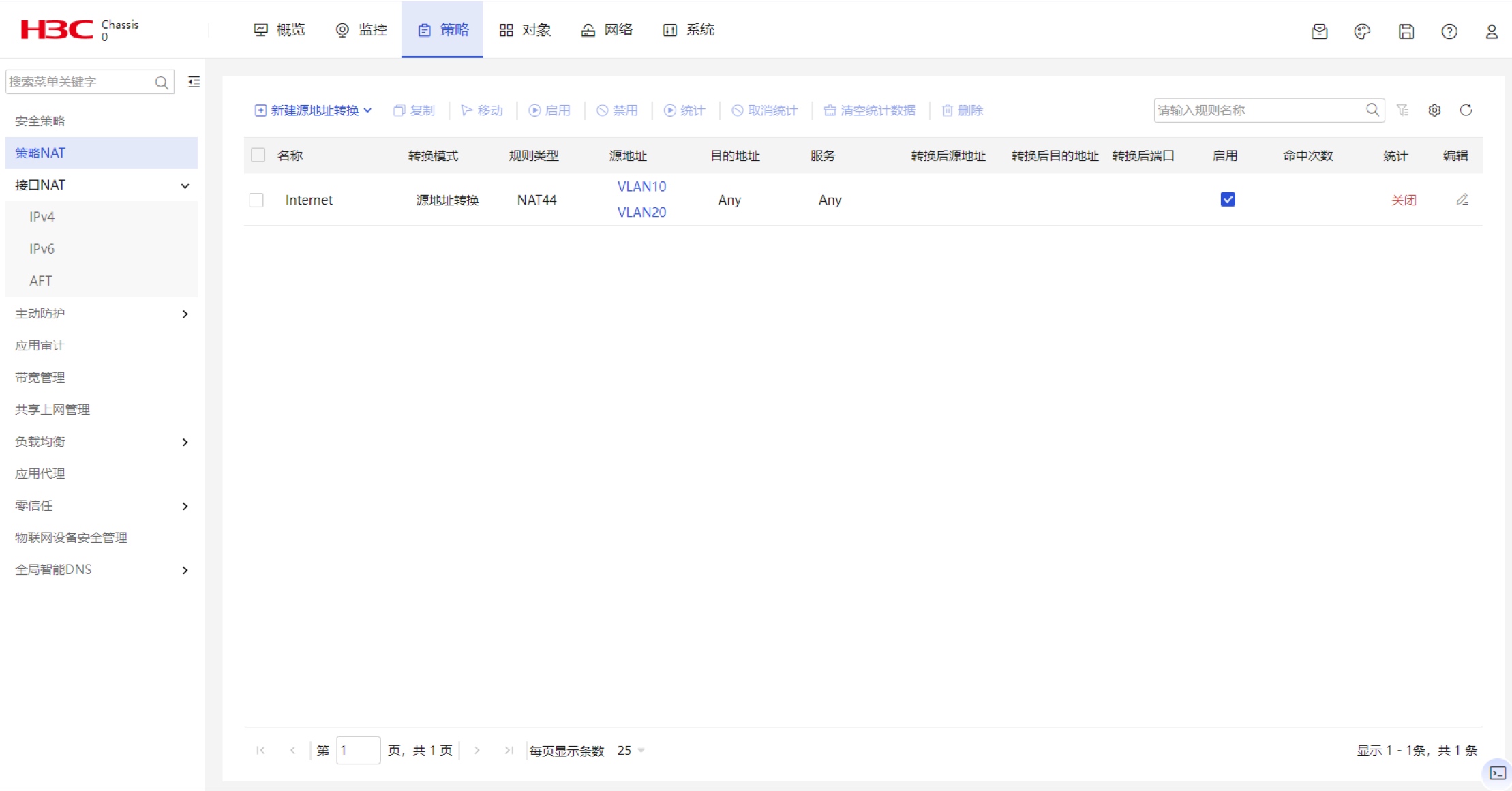

图 1-4 步骤 4：在 FW 上创建源地址转换 NAT 策略，使 Win7-1、Win7-2 可以上网，并同步自动创建安全策略。
图 1-5
配置应用控制和带宽管理（防火墙 Web 控制台配置方法）
创建应用审计策略，禁止 Win7-1 所在网段的客户端登录 QQ。

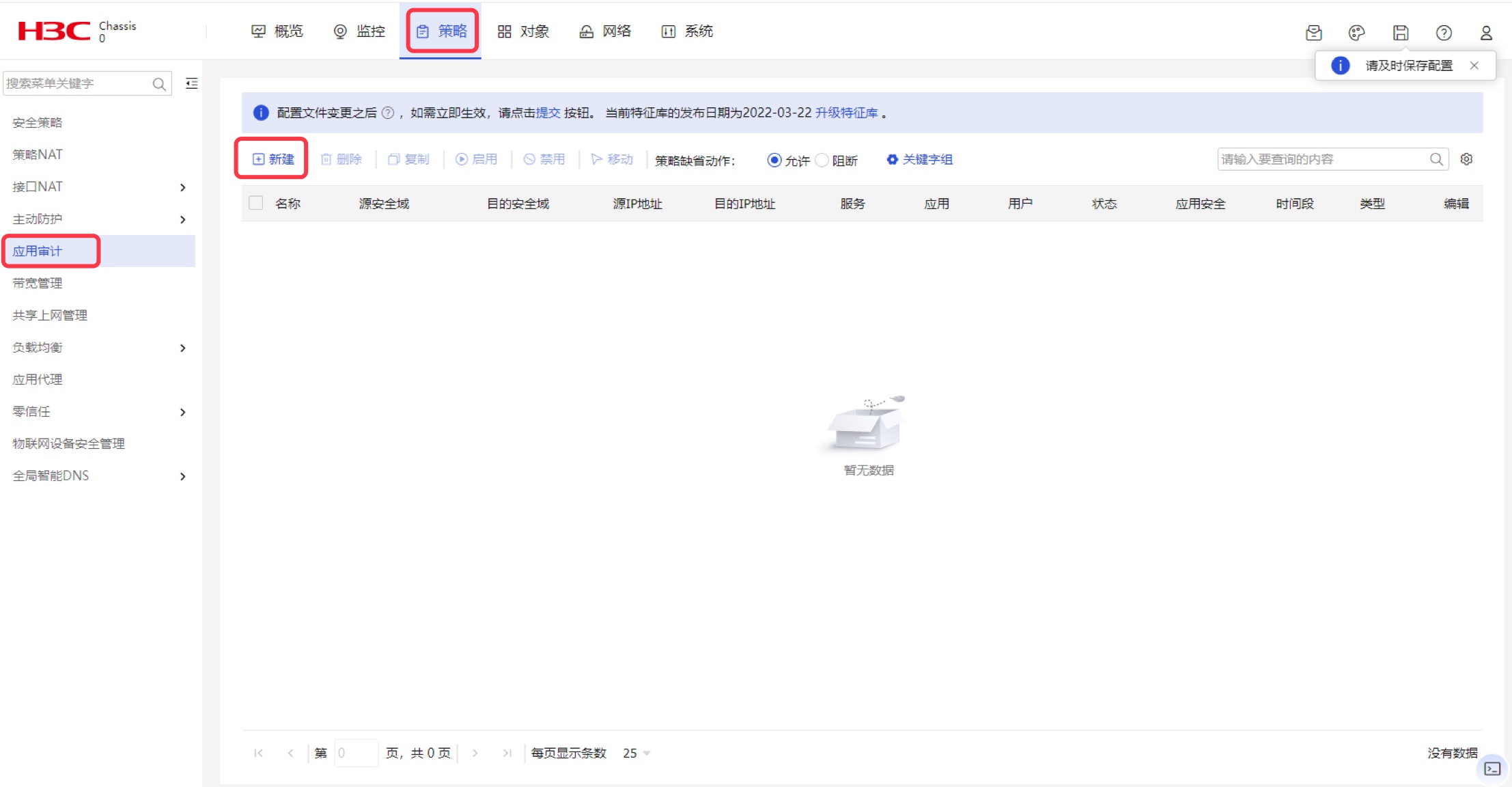

步骤 1：在防火墙 Web 控制台中点击
策略-应用审计，然后点击新建创建应用审计策略。

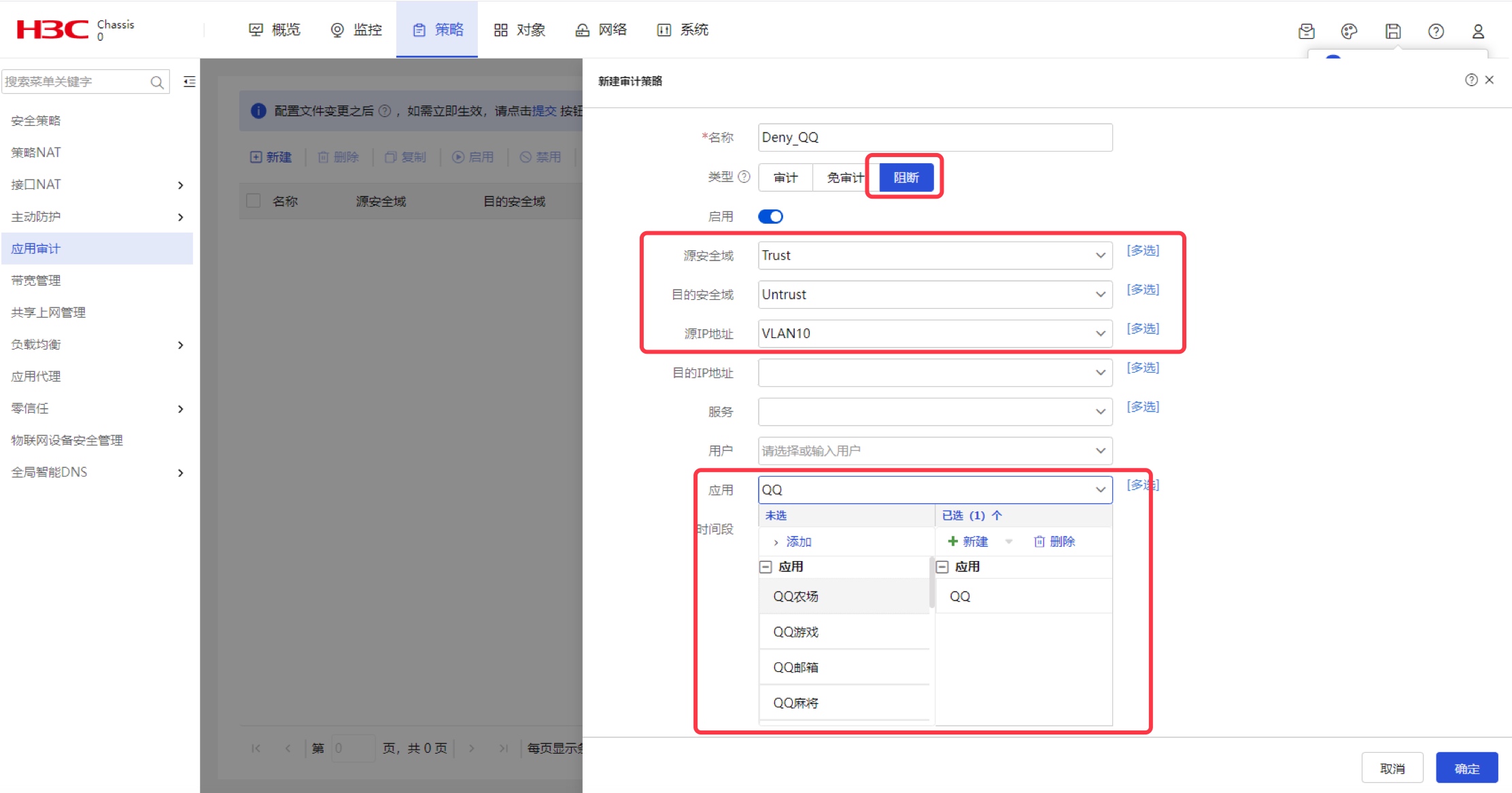

图 1-6 步骤 2：在新建策略的界面中设置类型为 “阻断”，源安全域为 Trust，目的安全域为 Untrust，源 IP 地址为 Win7-1 所在网段，应用选择 QQ。完成配置后点击
确定完成配置。
图 1-7 配置带宽管理，使 Win7-2 的上网带宽限制在 1Mbps 以内
步骤 1：在防火墙 Web 控制台中点击

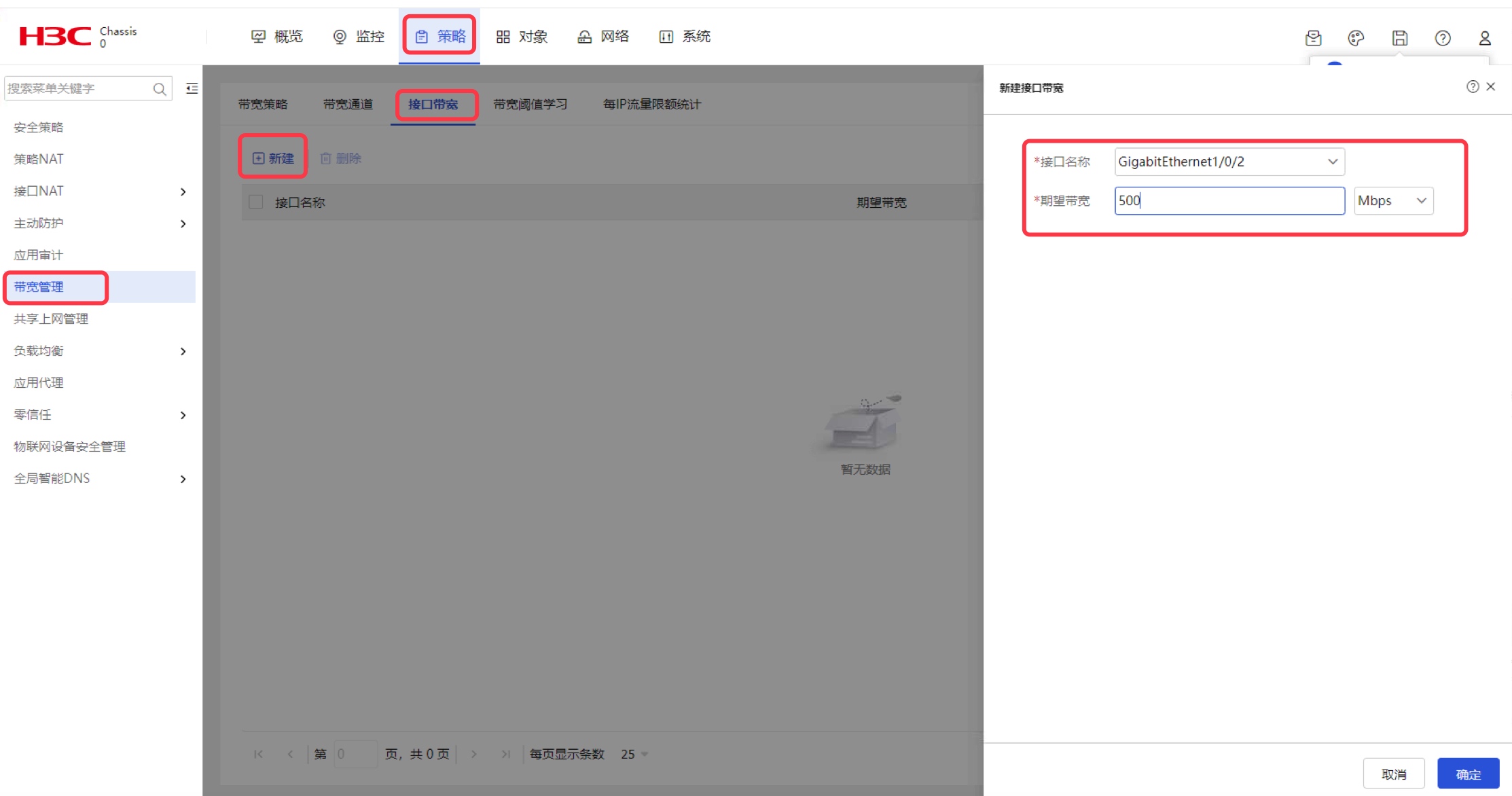

策略-带宽管理-接口带宽，然后点击新建。在新建接口带宽界面选择接口为公网口，期望带宽参考公网的实际可用带宽。这里填写 500Mbps。完成后点击确定来完成配置。

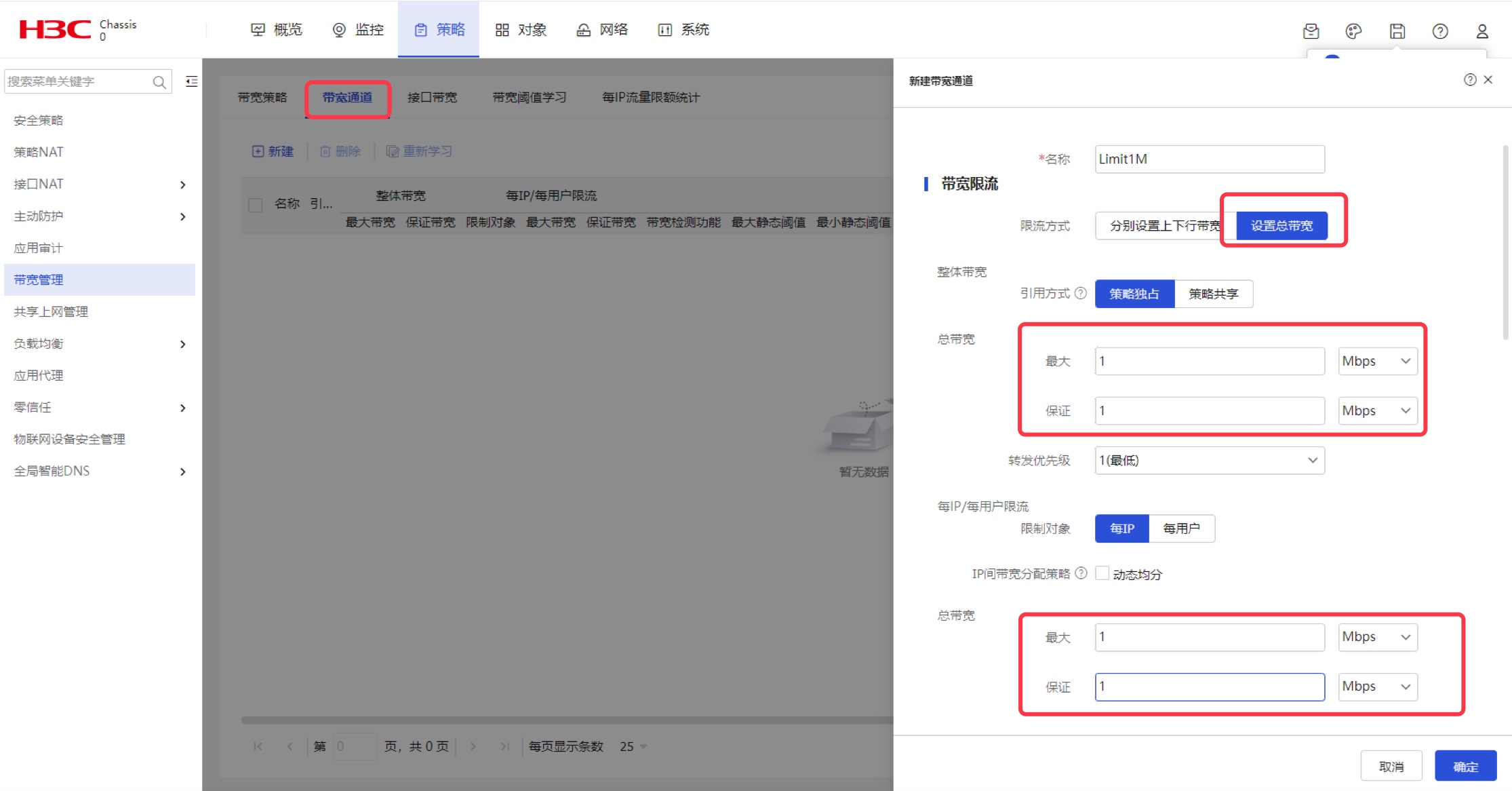

图 1-8 步骤 2：点击
带宽通道，点击新建来创建一个限速 1Mbps 的通道。在弹出的新建带宽通道页面中设置总带宽为 1 M。完成后点击确定来完成配置。
图 1-9 步骤 3：点击

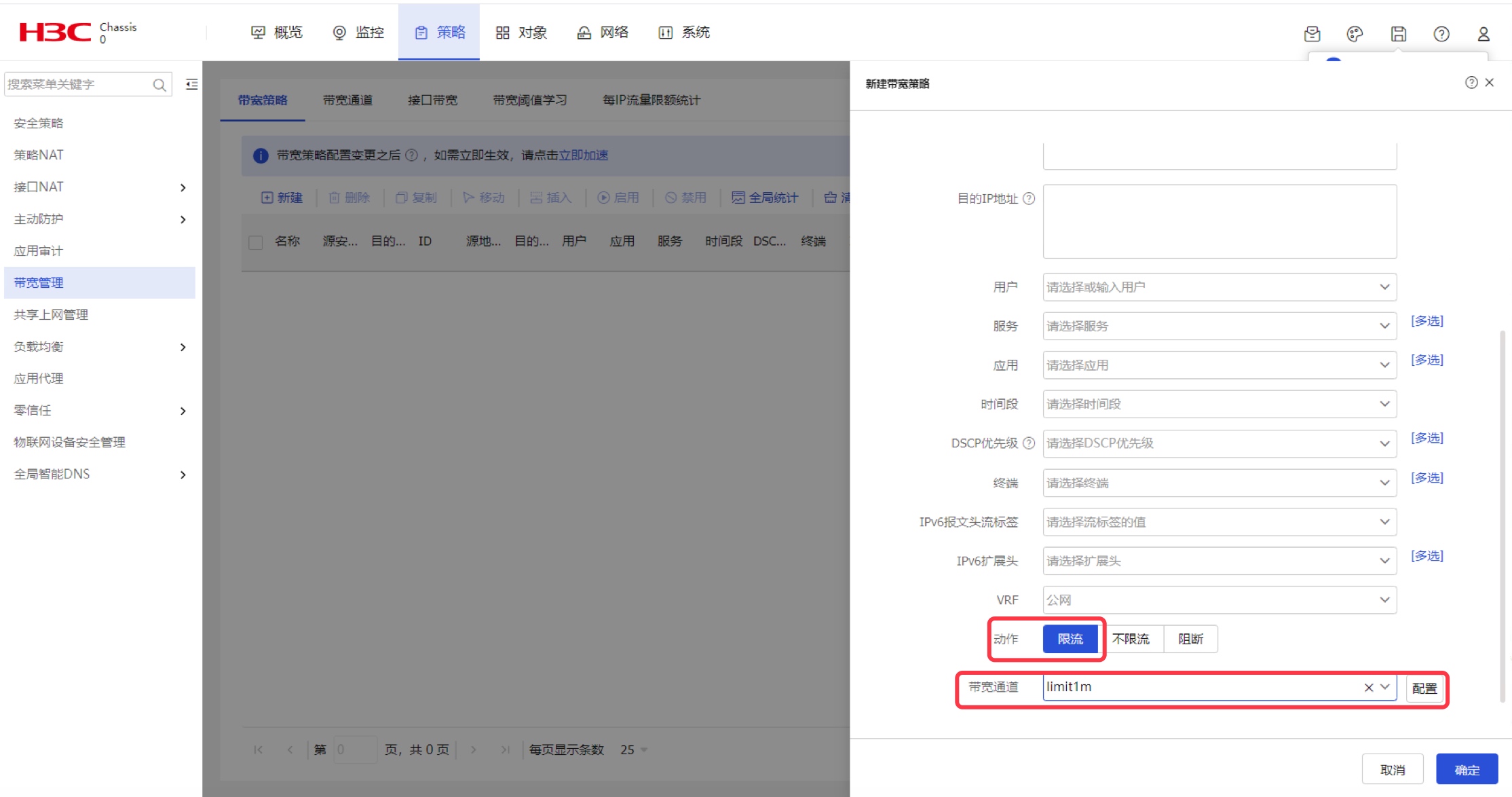

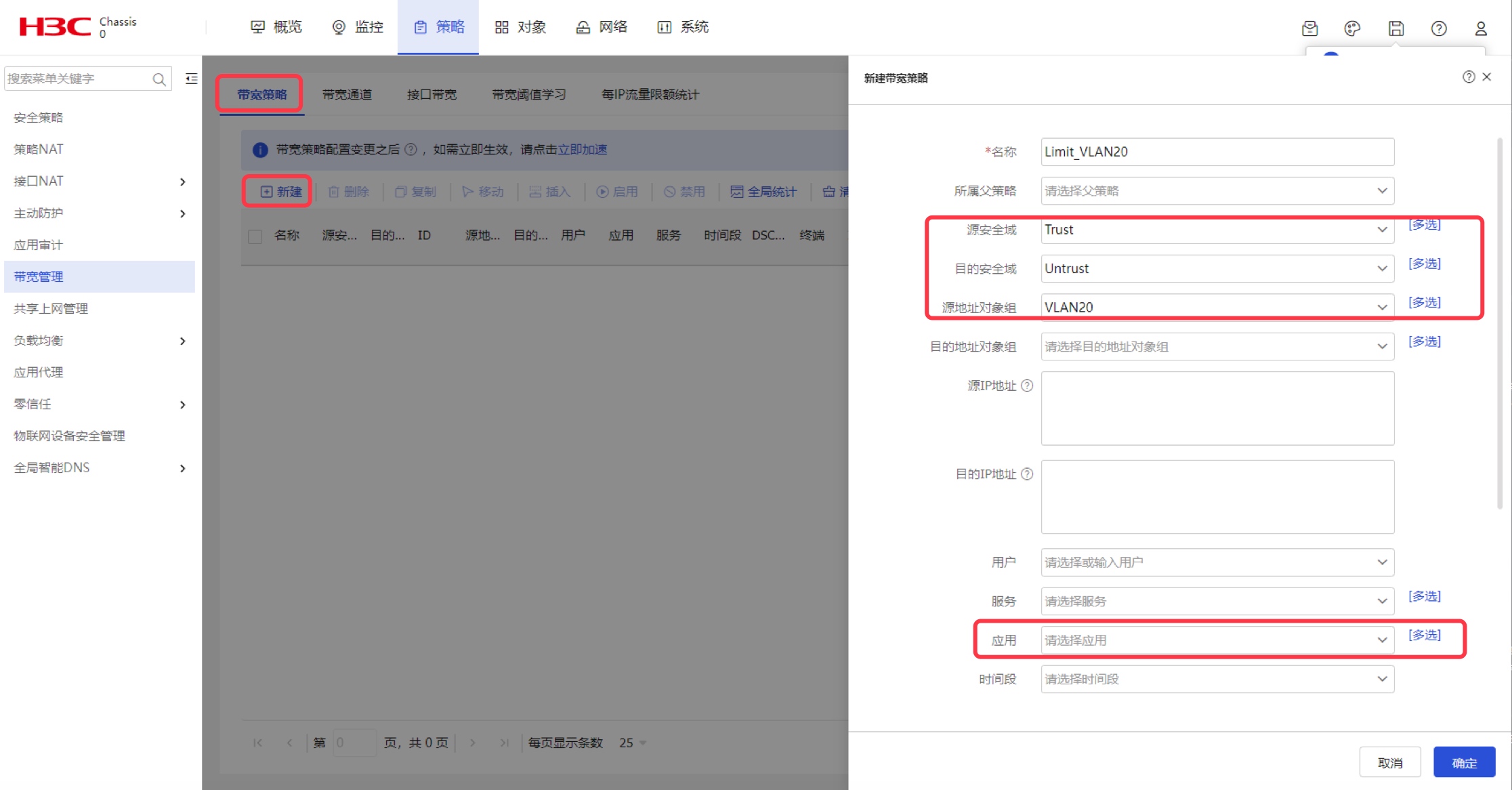

带宽策略，然后点击新建来创建一条针对 Win7-2 限速的策略。设置策略源安全域为 Trust，目的安全域为 Untrust，源地址对象组为 Win7-2 所在网段。然后下拉配置页面，将动作设置为限流，带宽通道设置为上一步创建的限速通道。完成配置后点击确定完成配置。（注：这里为了测试效果是针对所有应用限速，实际中建议选择特定的应用来针对应用限速）
图 1-10
图 1-11
配置应用控制和带宽管理（命令行配置方法）
创建应用审计策略，禁止 Win7-1 所在网段的客户端登录 QQ。策略动作为 deny，设置源区域为 Trust，目的区域为 Untrust，源 IP 地址为 Win7-1 所在网段，应用程序为 QQ。
[FW]uapp-control [FW-uapp-control]policy name Deny_QQ deny [FW-uapp-control-policy-Deny_QQ]source-address ipv4 VLAN10 [FW-uapp-control-policy-Deny_QQ]source-zone Trust [FW-uapp-control-policy-Deny_QQ]destination-zone Untrust [FW-uapp-control-policy-Deny_QQ]application app QQ配置带宽管理，使 Win7-2 的上网带宽限制在 1Mbps 以内
步骤 1：设置公网口最大可用带宽。带宽值参考公网实际可用带宽。这里填写 500Mbps。
[FW]interface g1/0/2 [FW-GigabitEthernet1/0/2]bandwidth 500000步骤 2：创建限速 1Mbps 的带宽通道。将总带宽和每 IP 总带宽都设置为 1Mbps。
[FW]traffic-policy [FW-traffic-policy]profile name limit1m [FW-traffic-policy-profile-limit1m]bandwidth total guaranteed 1000 [FW-traffic-policy-profile-limit1m]bandwidth total maximum 1000 [FW-traffic-policy-profile-limit1m]bandwidth total guaranteed per-ip 1000 [FW-traffic-policy-profile-limit1m]bandwidth total maximum per-ip 1000步骤 3：创建带宽策略，对 Win7-2 的上网流量匹配限速 1Mbps 的带宽通道。设置源区域为 Trust，目的区域为 Untrust，源 IP 地址为 Win7-2 所在网段，匹配上一步创建的限速通道。
[FW]traffic-policy [FW-traffic-policy]rule name Limit_VLAN20 [FW-traffic-policy-rule-1-Limit_VLAN20]action qos profile limit1m [FW-traffic-policy-rule-1-Limit_VLAN20]source-address address-set VLAN20 [FW-traffic-policy-rule-1-Limit_VLAN20]source-zone Trust [FW-traffic-policy-rule-1-Limit_VLAN20]destination-zone Untrust
效果测试
禁止登录 QQ 效果测试。

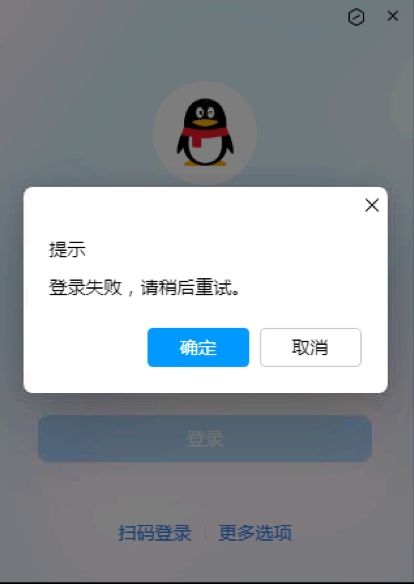

步骤 1：在 Win7-1 上登录 QQ，发现无法登录。

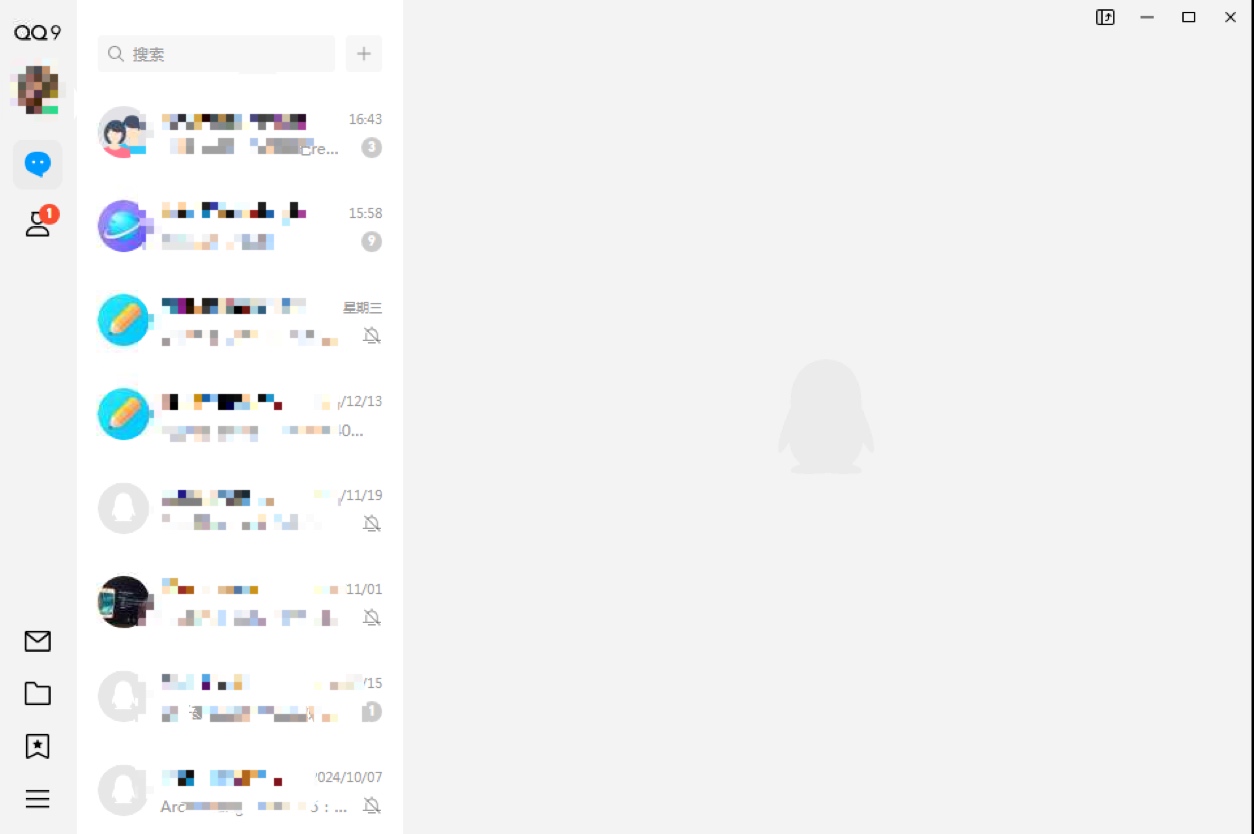

图 1-12 步骤 2：在 Win7-2 上登录 QQ，可以登录，不受限制。
图 1-13 带宽限速效果测试。

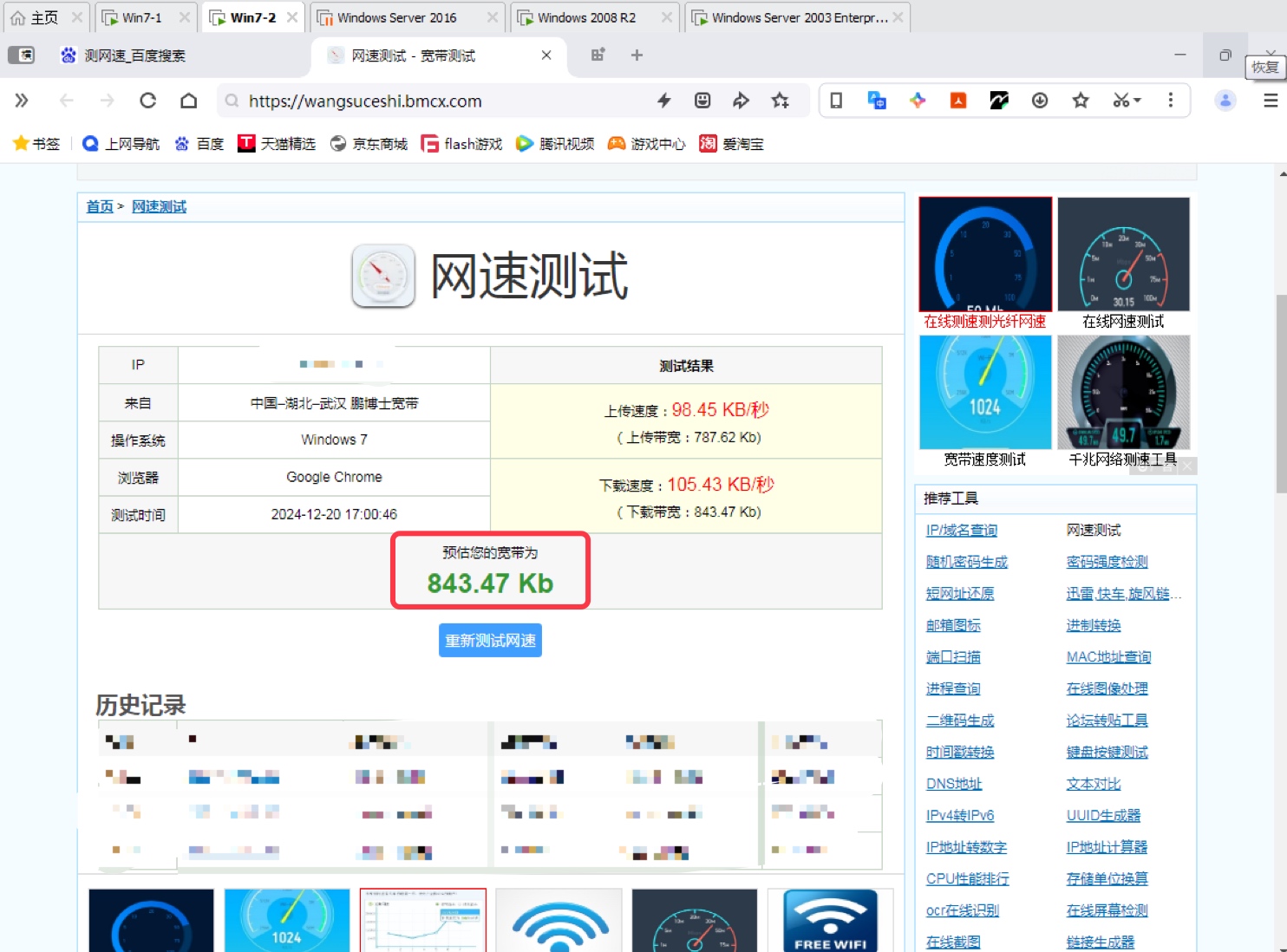

步骤 1：在 Win7-2 上测试网速，网速限制在 1Mbps 以内。

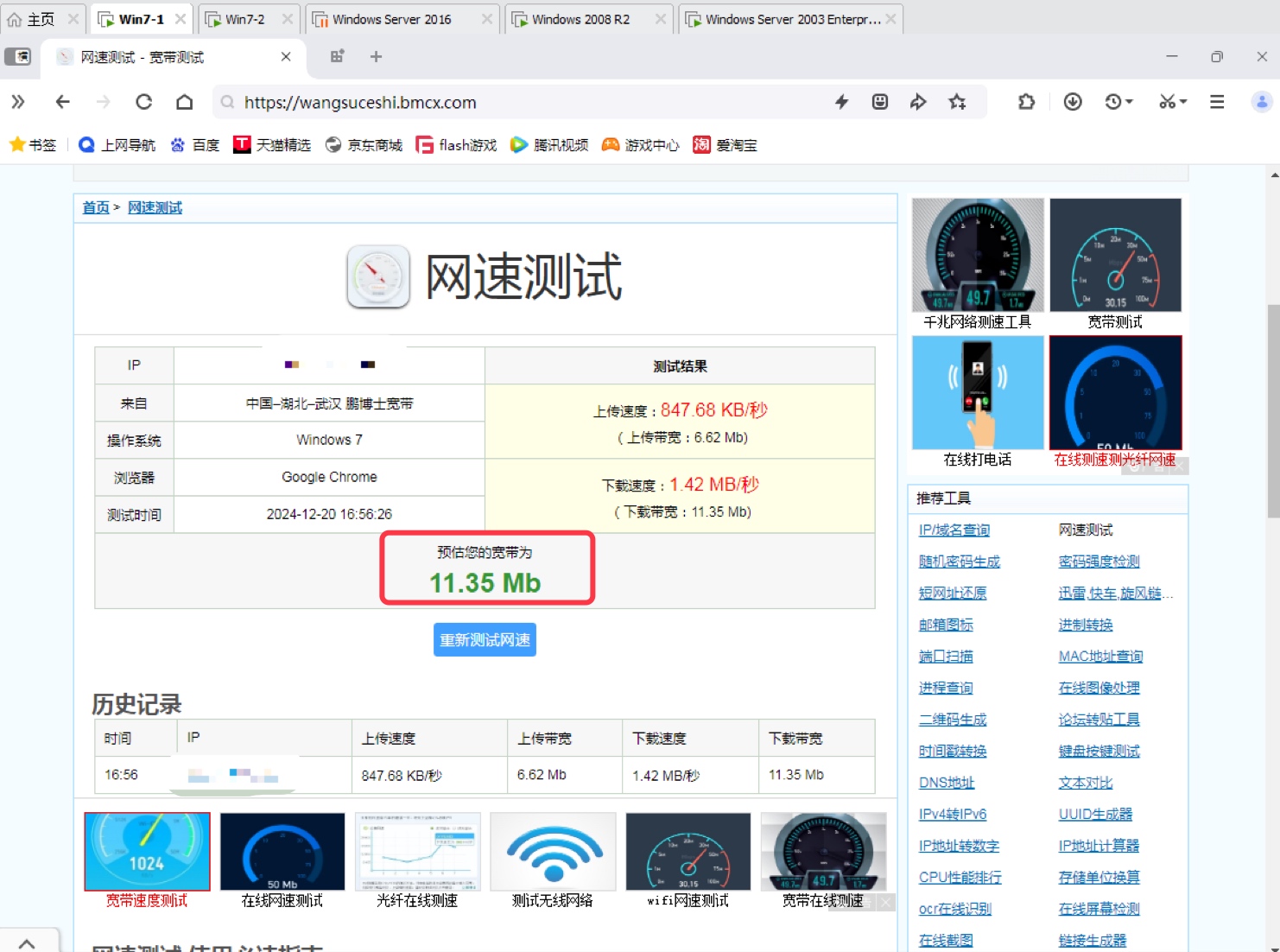

图 1-14 步骤 2：在 Win7-1 上测试网速，网速没有受到限制。
图 1-15
