Portal 认证实验（本地认证方案）

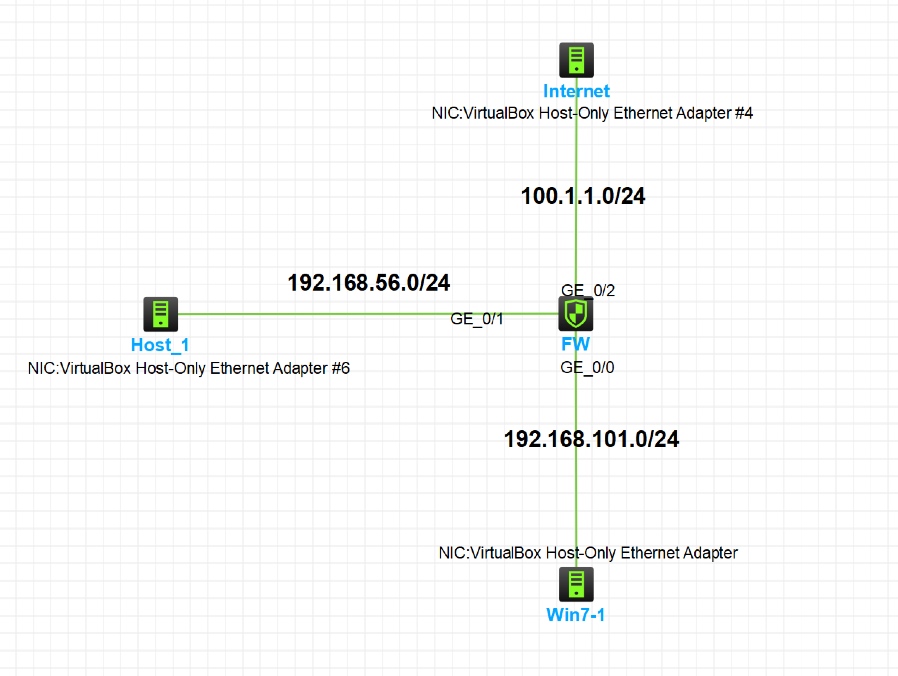

实验拓扑

图 1-1

注：此实验务必按照拓扑所示接口连接线缆，且运行前置环境中的 Win7-1、Windows Server 2003 两台虚拟机。防火墙内存务必配置为 2G 以上。实验步骤中防火墙的配置可在 “Web 控制台配置方法” 和 “命令行配置方法” 中任选一种。

实验需求

按照图示配置防火墙，使 Win7-1 虚拟机可以访问互联网。
在防火墙上配置本地 Portal 认证，使 Win7-1 虚拟机需要通过用户名和密码认证才能上网。

防火墙 Web 控制台配置方法

配置防火墙使 Win7-1 虚拟机可以访问互联网。步骤参考防火墙三层模式部署实验。

注：本实验中防火墙直接作为虚拟机的网关，所以无需配置去往虚拟机所在网段的静态路由。另外由于客户端需要访问防火墙的 Portal 服务，需要在安全策略中放通 Trust 到 Local 的流量。
配置本地 Portal 认证。

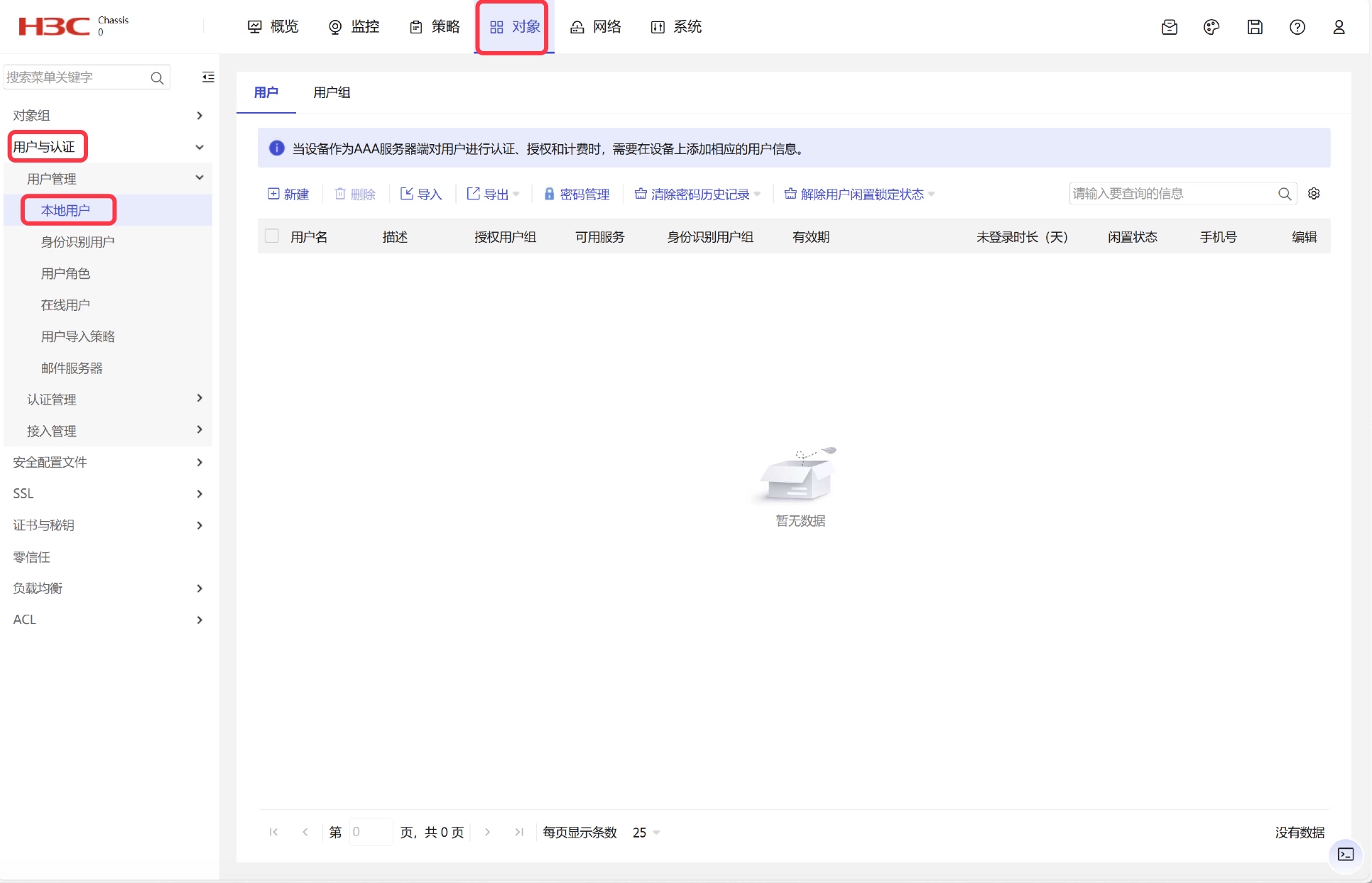

步骤 1：点击 对象 - 用户与认证 - 本地用户。

图 1-2

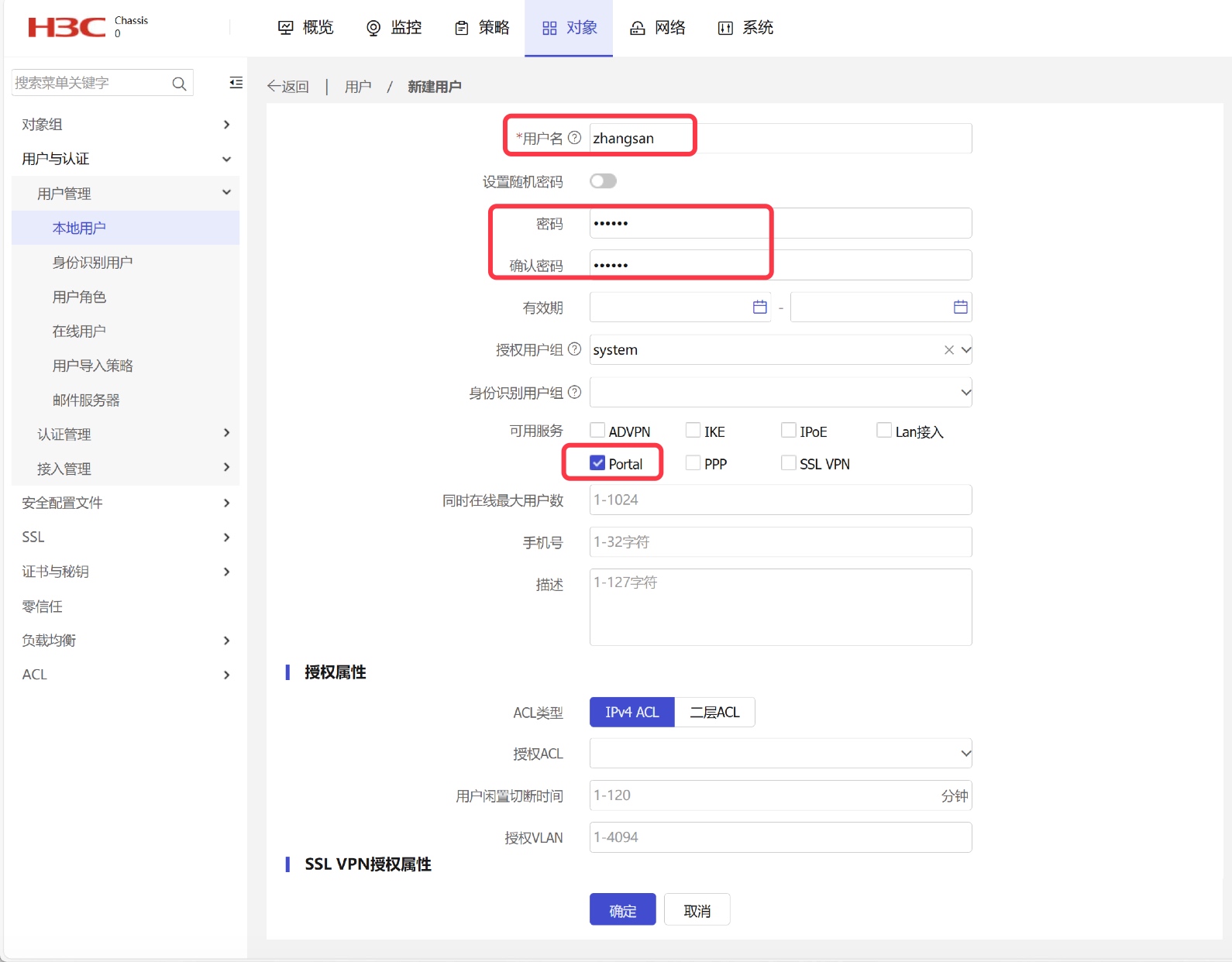

步骤 2：新建用户，设置用户名和密码，可用服务钩选 Portal。

图 1-3

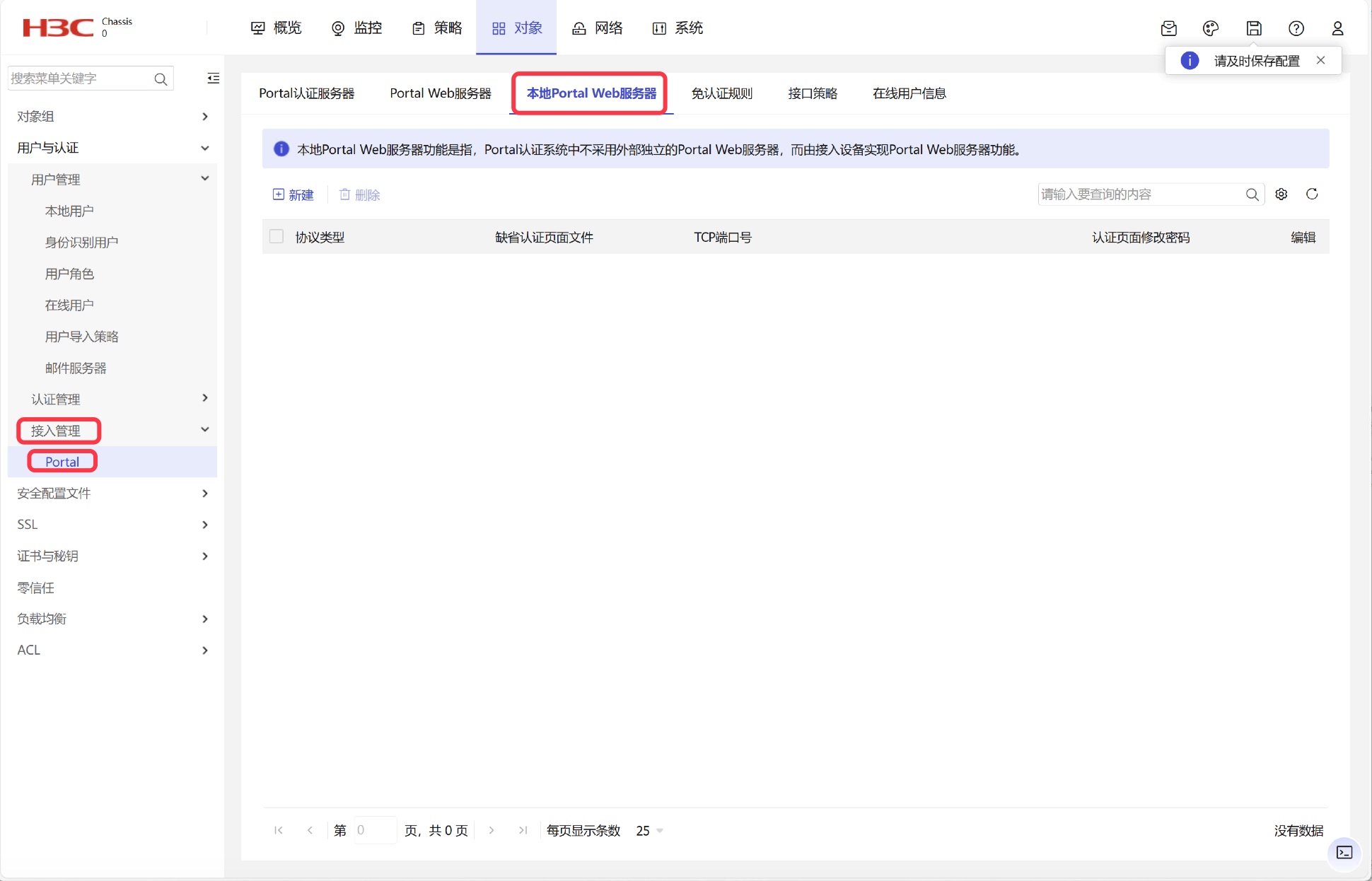

步骤 3：点击 接入管理 - Portal，再点击 本地 Portal Web 服务器。

图 1-4

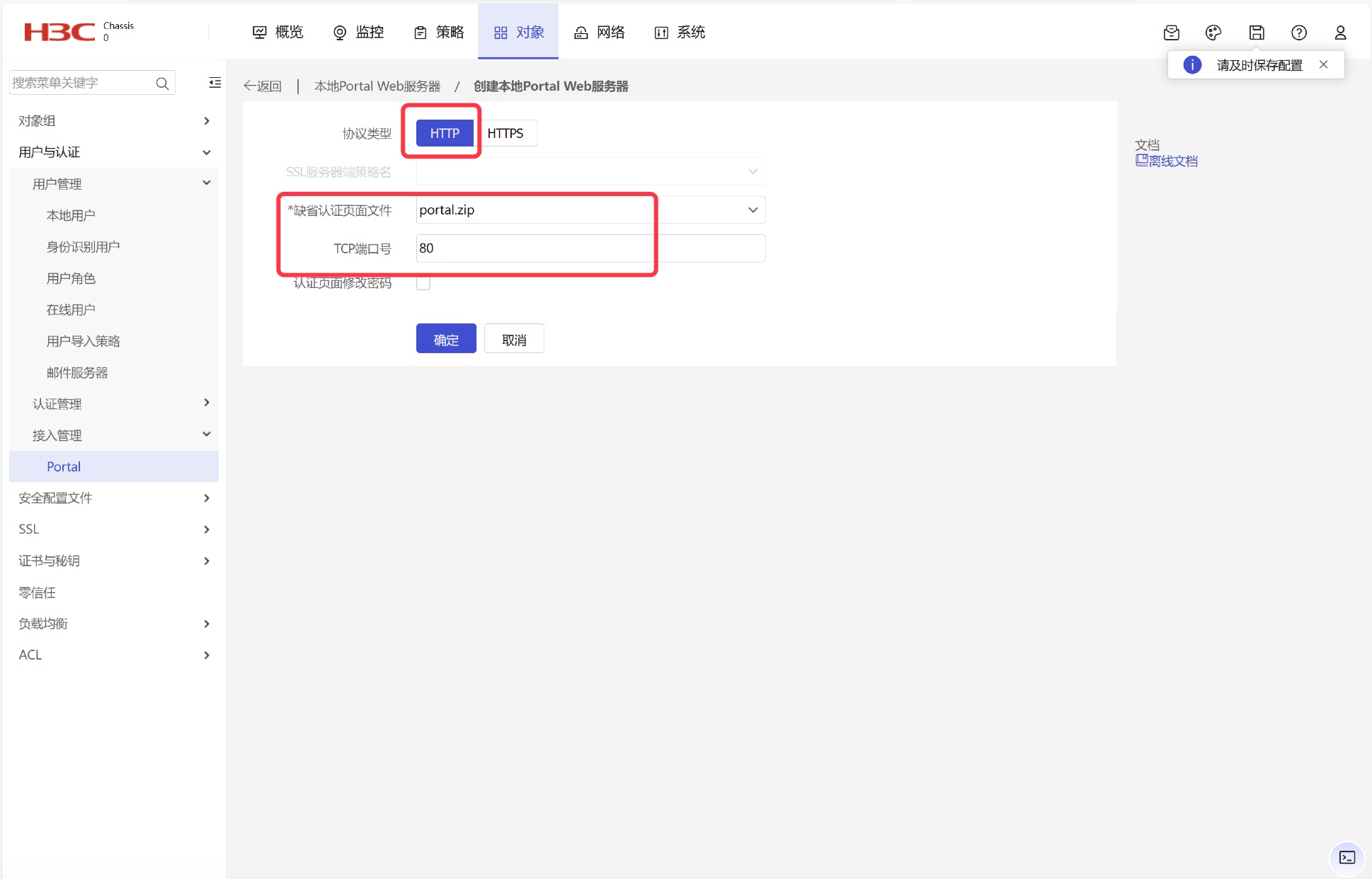

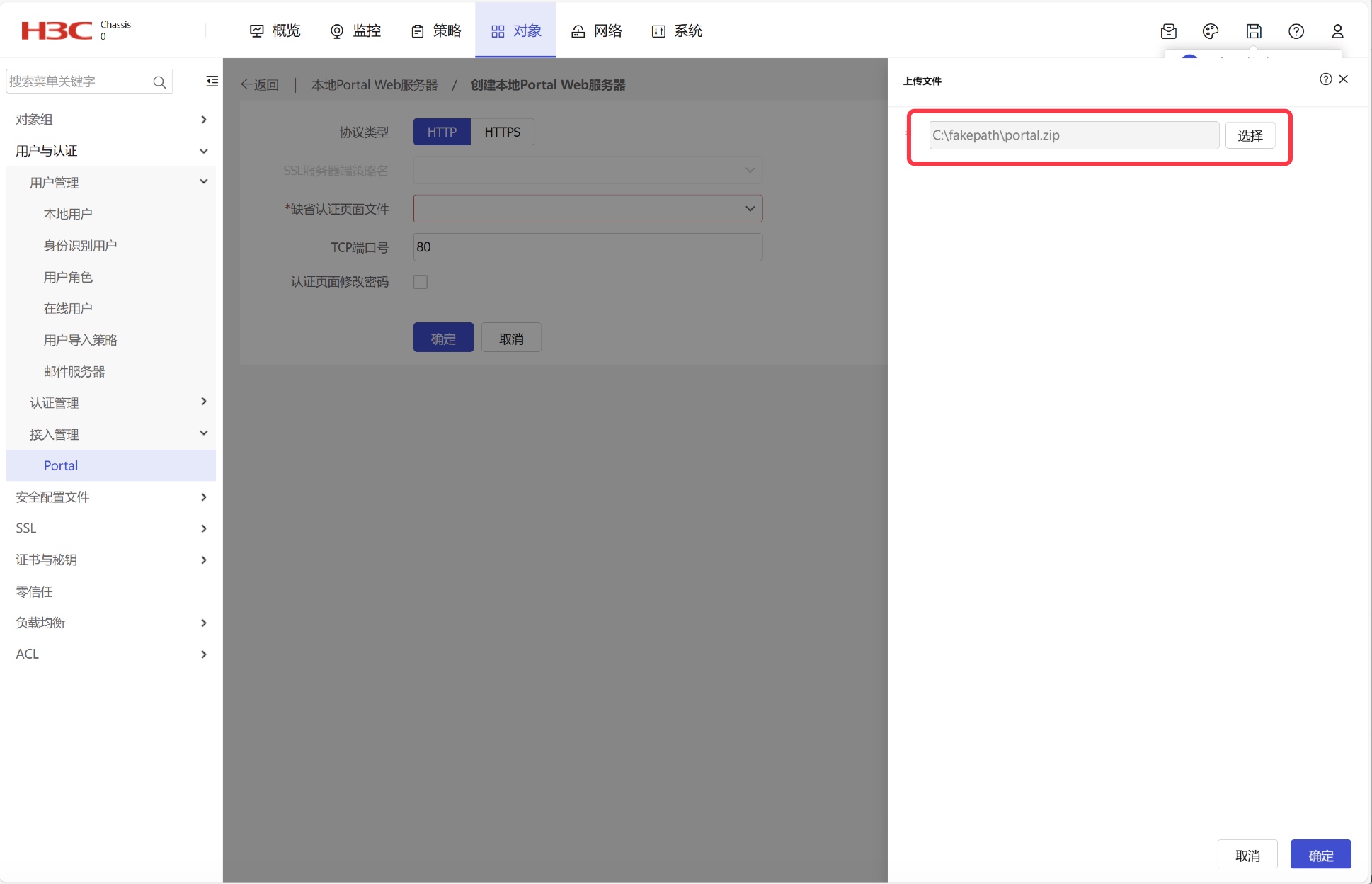

步骤 4：点击新建，将认证页面文件打包上传到系统中。认证协议和端口保持默认即可。

图 1-5

图 1-6

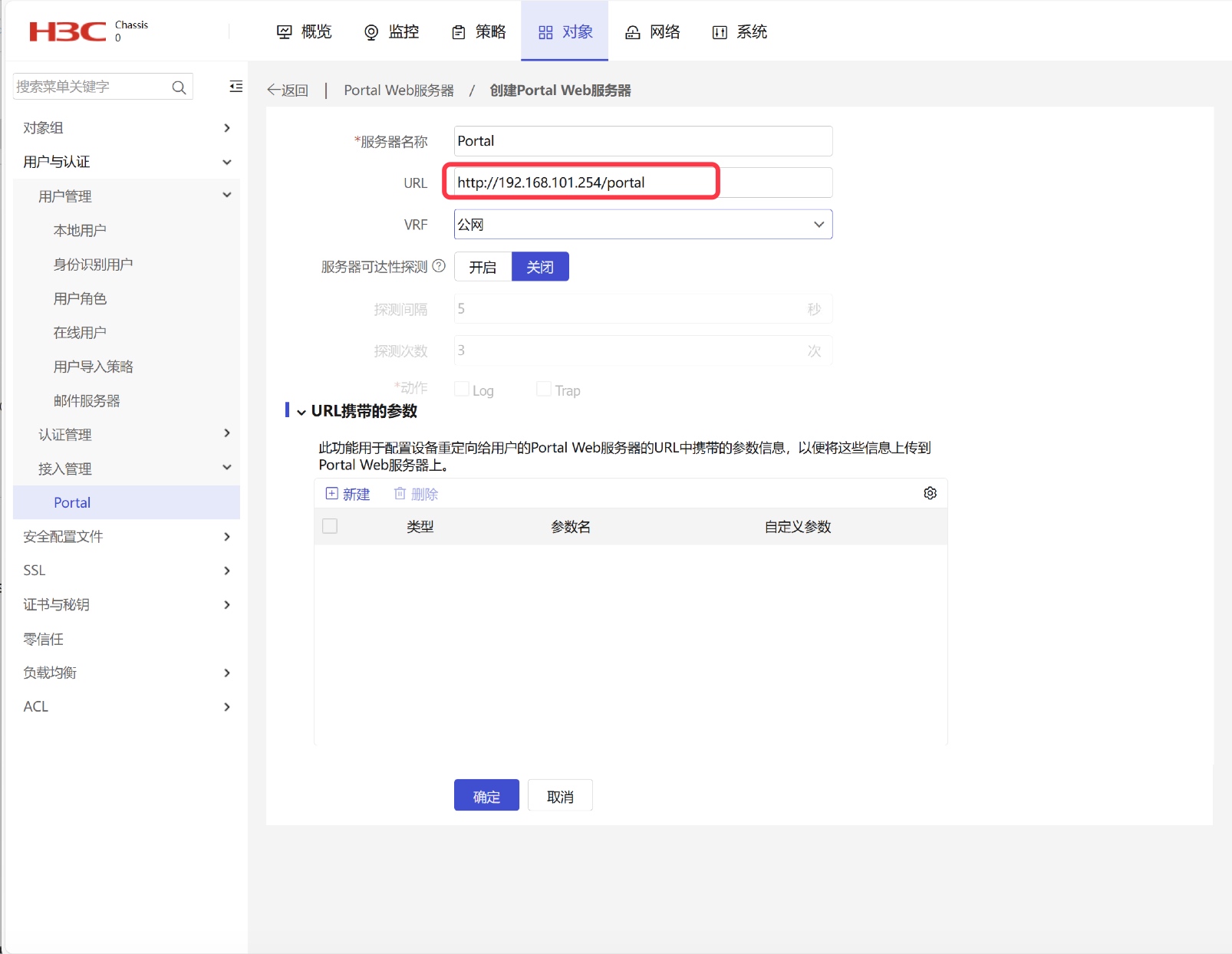

步骤 5：点击 Portal Web 服务器。新建 Portal Web 服务器，URL 是防火墙本机的 IP 地址加上 portal 目录。

图 1-7

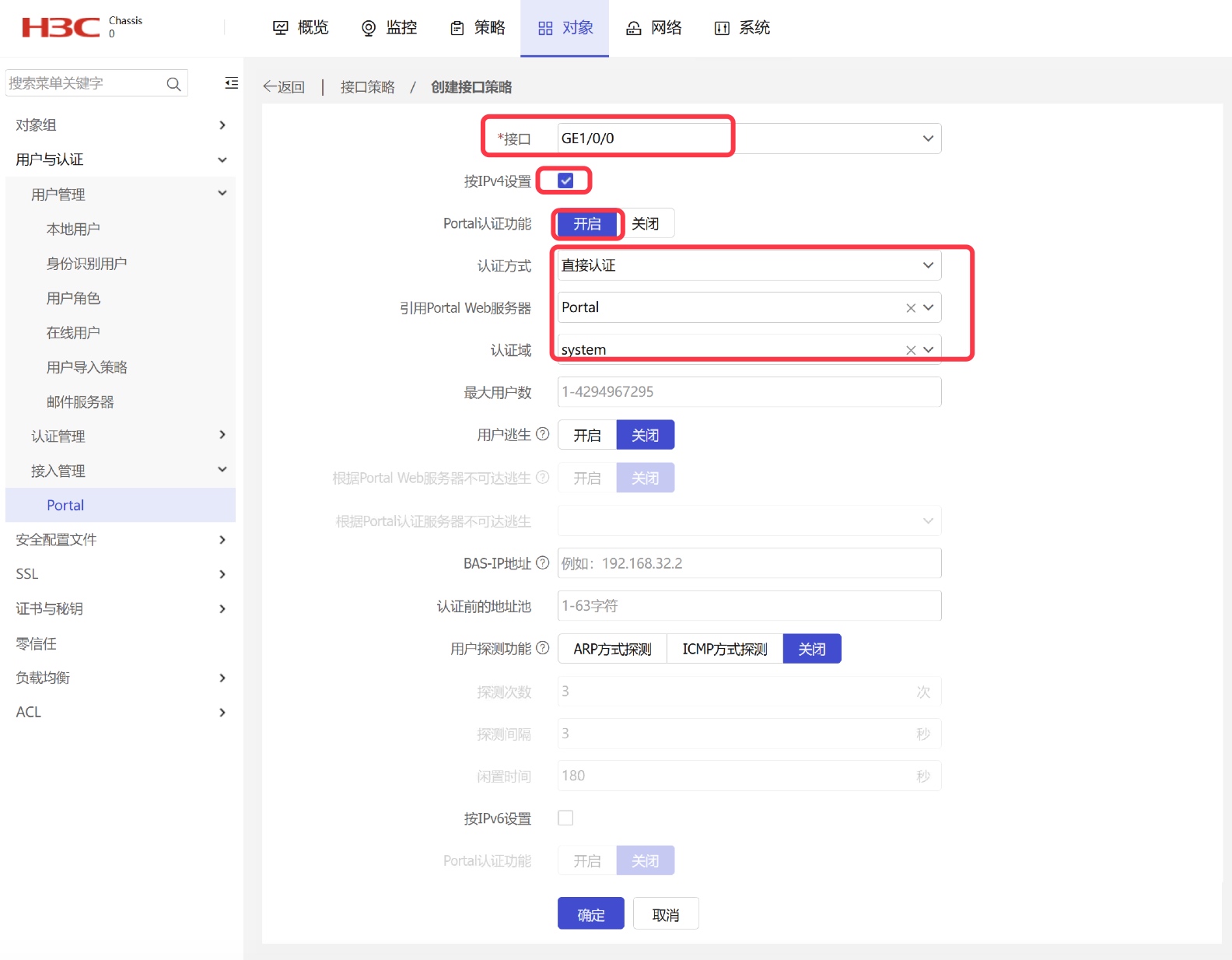

步骤 6：点击 接口策略，新建接口策略。接口选择为防火墙内网口。勾选按 IPv4 设置，开启 Portal 认证，认证方式选择直接认证。引用 Portal Web 服务器选择上一步创建的服务器，认证域选择默认的 system 即可。

图 1-8

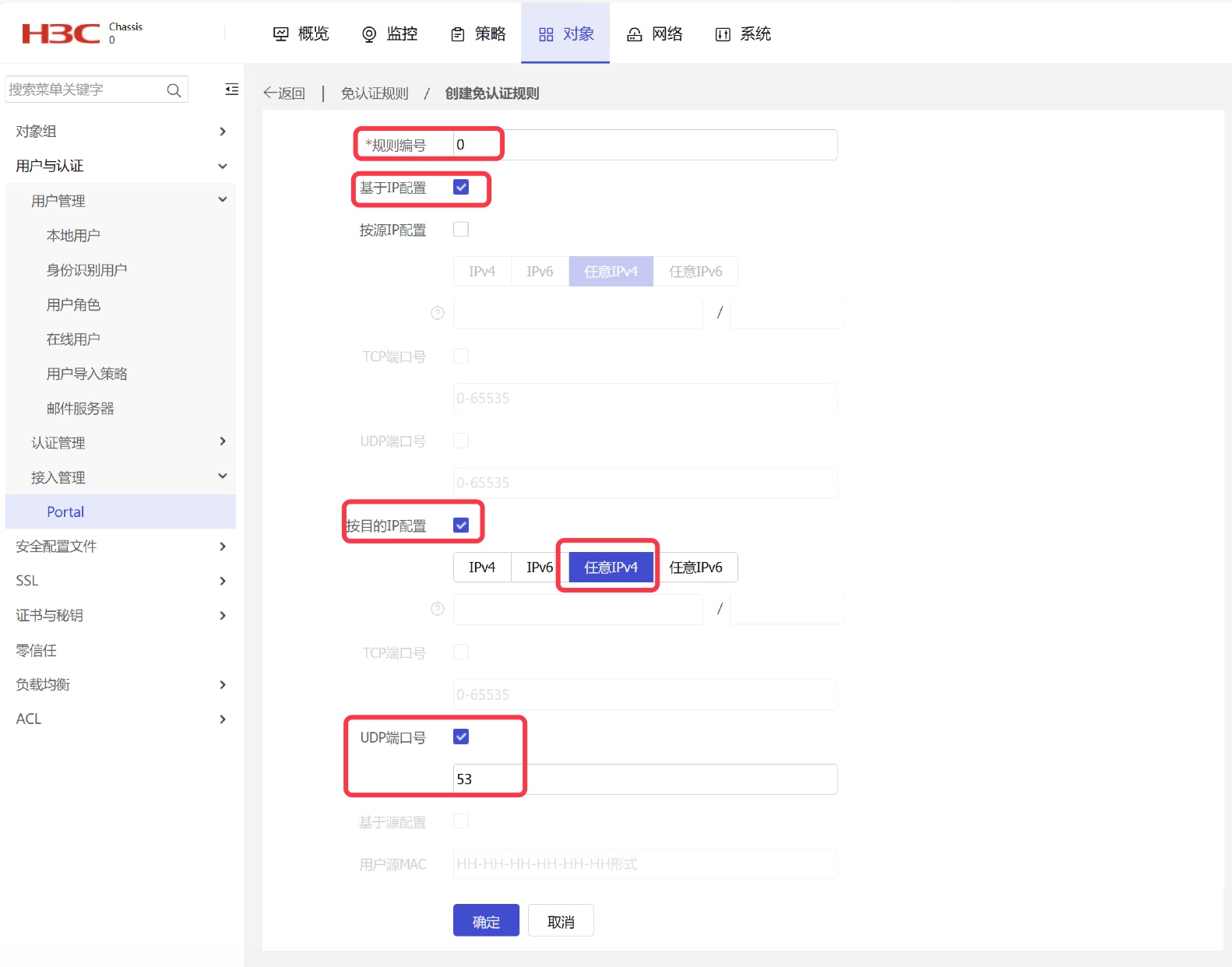

步骤 7：为了使通过域名访问网站也能触发 Portal 页面，需要配置认证前放通 DNS 流量。点击 免认证规则，新建规则。设置为基于目的 IP 配置，目的 IP 为任意 IPv4 地址，端口号 UDP 53。

图 1-9

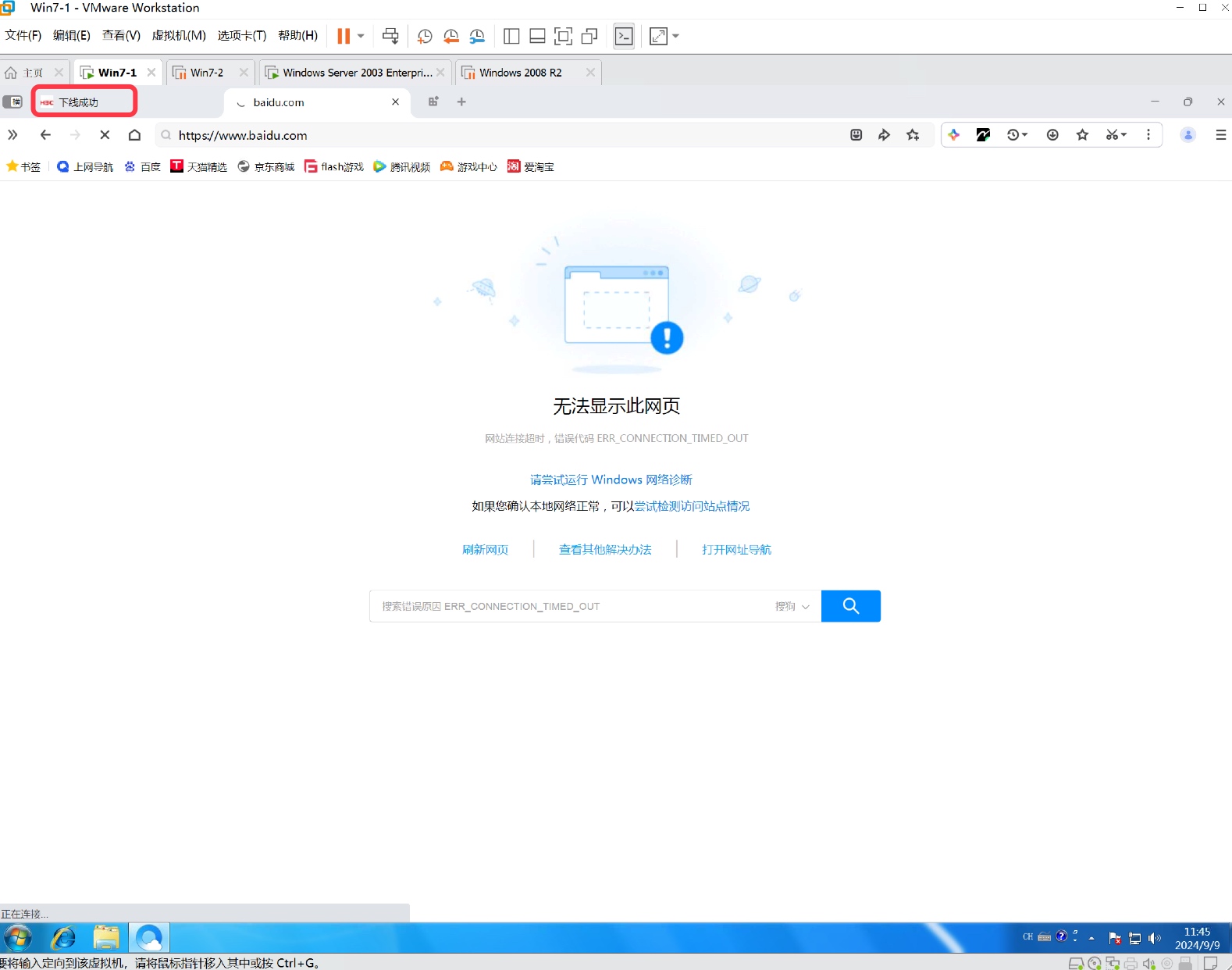

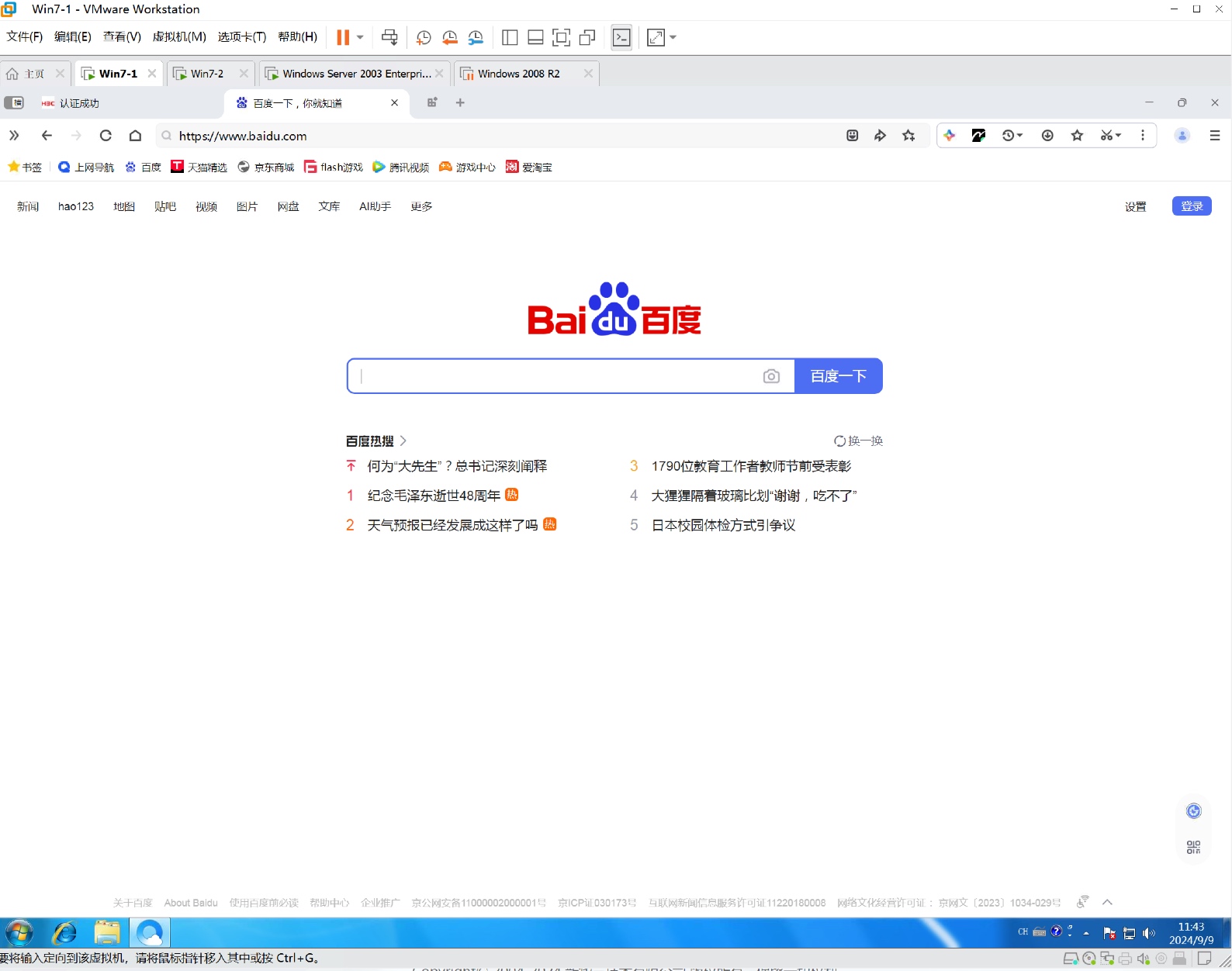

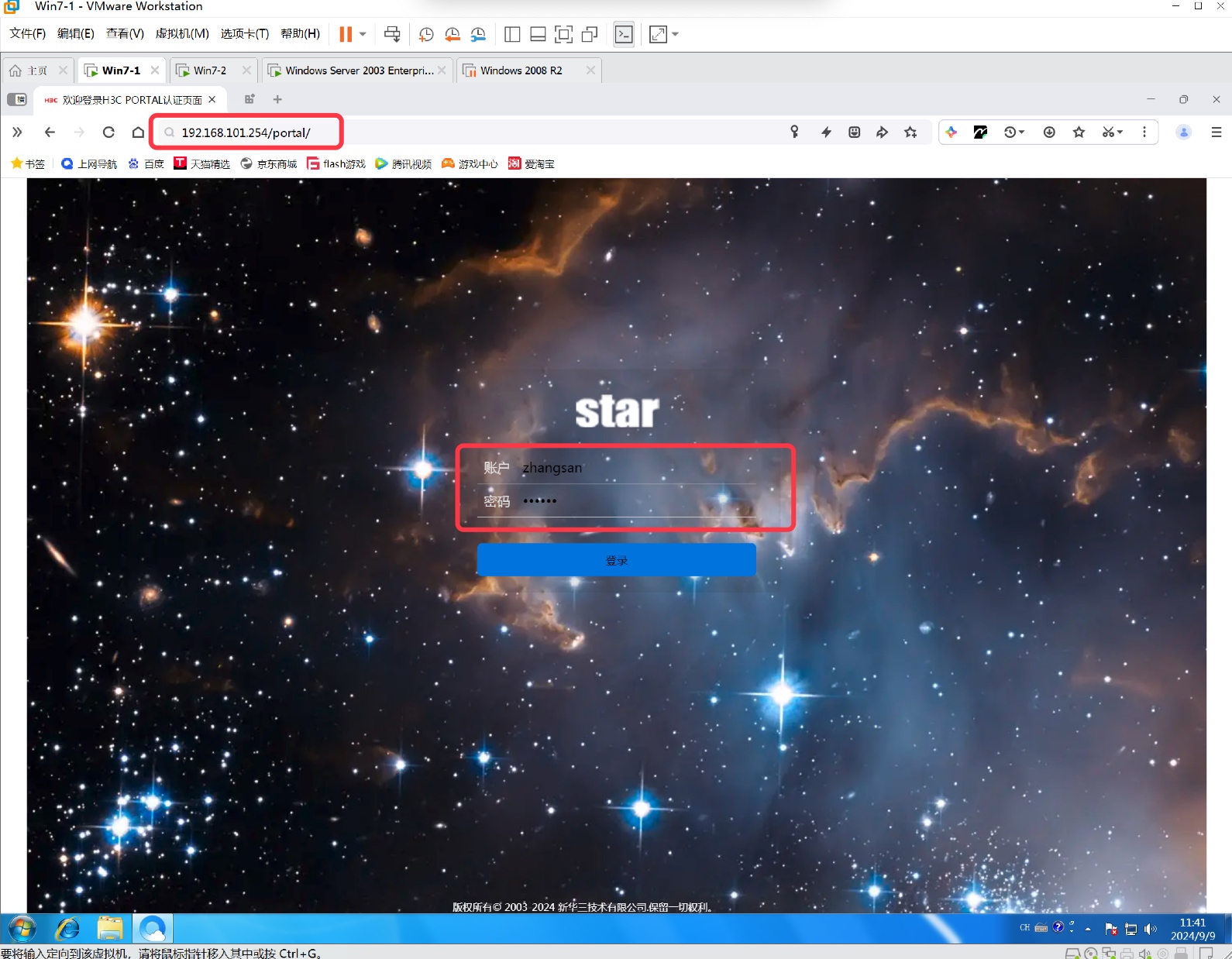

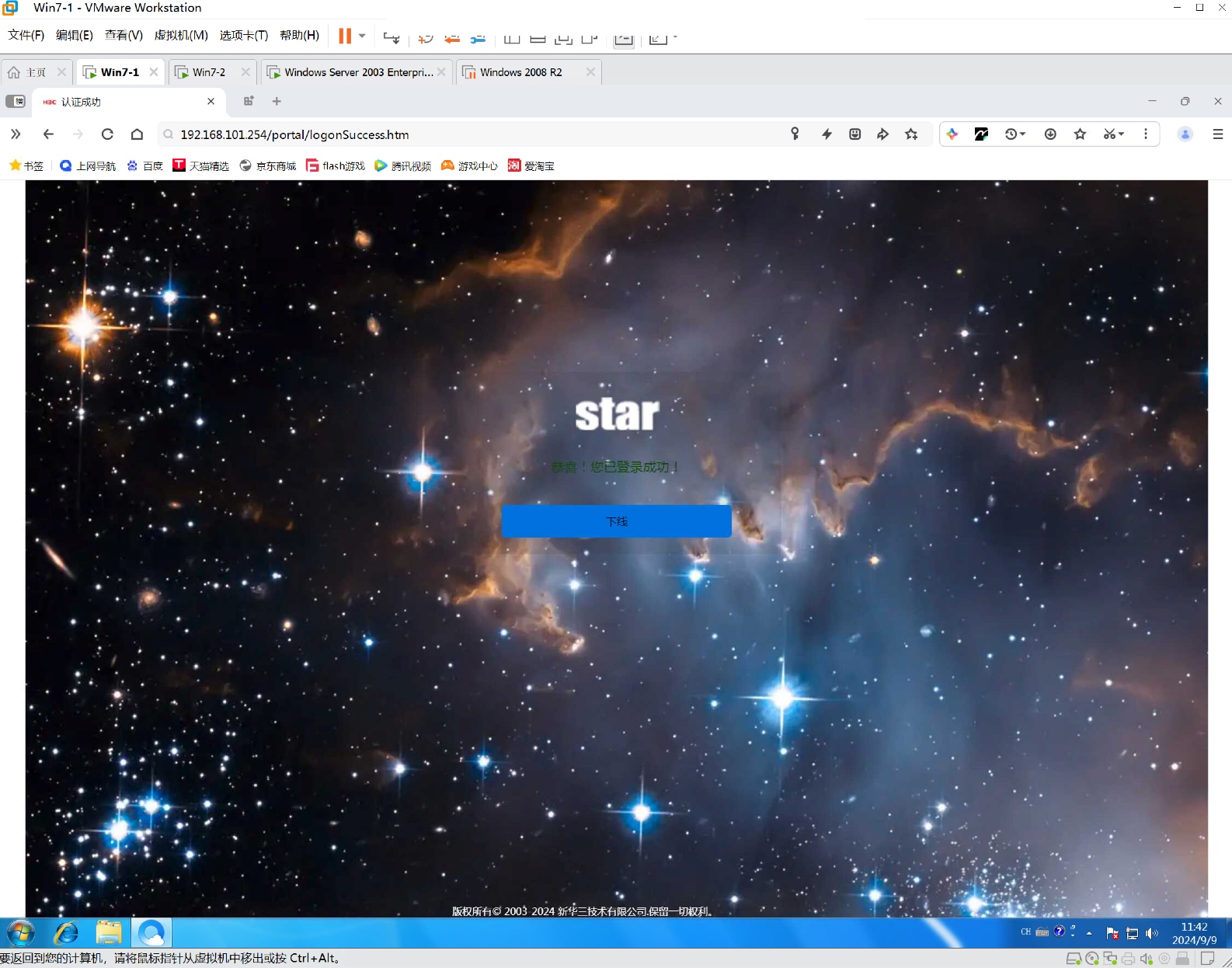

在 Win7-1 虚拟机上访问任意网站，浏览器将被重定向到 Portal 认证页面。使用之前创建的账户登录后才可以正常上网。点击下线后，则无法上网。

图 1-10

图 1-11

图 1-12

图 1-13

防火墙 Web 控制台配置方法

配置防火墙使 Win7-1 虚拟机可以访问互联网。步骤参考防火墙三层模式部署实验。

注：本实验中防火墙直接作为虚拟机的网关，所以无需配置去往虚拟机所在网段的静态路由。另外由于客户端需要访问防火墙的 Portal 服务，需要在安全策略中放通 Trust 到 Local 的流量。
配置本地 Portal 认证。

步骤 1：创建本地用户，设置密码，服务类型为 Portal。
```
[FW]local-user zhangsan class network
[FW-luser-network-zhangsan]password simple 123456
[FW-luser-network-zhangsan]service-type portal
```

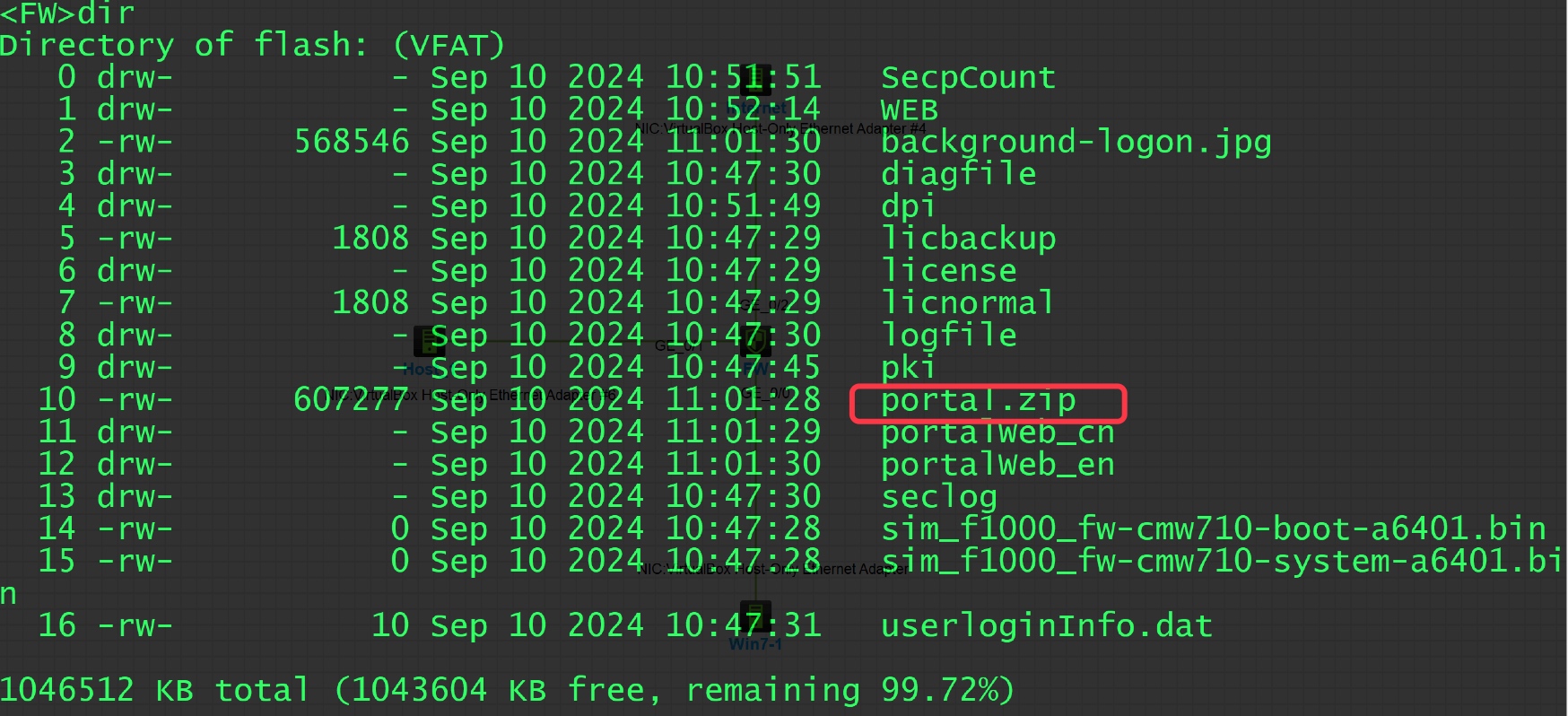

步骤 2：将认证页面文件打包上传到防火墙。可通过 USB 或 FTP 等方法上传。这里只展示结果。

图 1-14

步骤 3：创建本地 Portal Web 服务器，服务器认证页面文件指定为上一步上传的压缩包。
```
[FW]portal local-web-server http
[FW-portal-local-websvr-http]default-logon-page portal.zip
```
步骤 4：创建 Portal Web 服务器，配置 Portal 认证页面的地址。
```
[FW]portal web-server dfm
[FW-portal-websvr-dfm]url http://192.168.101.254/portal
```
步骤 5：在连接 PC 的接口上配置 Portal 认证策略。配置认证方法为直连，并调用上一步创建的 Portal Web 服务器。
```
[FW]interface g1/0/0
[FW-GigabitEthernet1/0/0]portal enable method direct
[FW-GigabitEthernet1/0/0]portal apply web-server dfm
[FW-GigabitEthernet1/0/0]portal domain system
```
步骤 6：为了使通过域名访问网站也能触发 Portal 页面，配置认证前放通 DNS 流量。
```
[FW]portal free-rule 0 destination ip any udp 53
```
在 Win7-1 虚拟机上访问任意网站，浏览器将被重定向到 Portal 认证页面。使用之前创建的账户登录后才可以正常上网。点击下线后，则无法上网。
