SSL VPN 实验

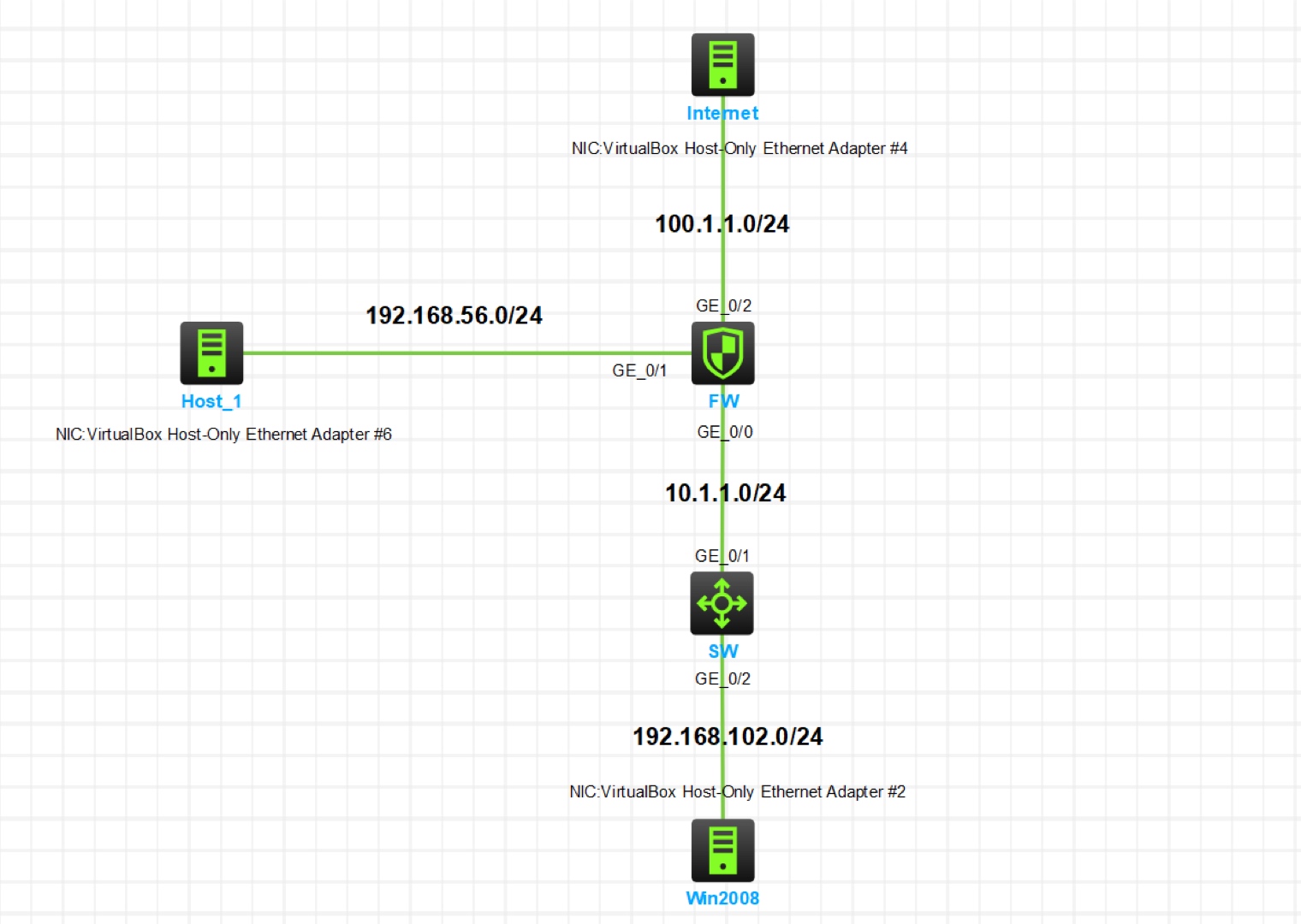

实验拓扑

图 1-1

注：此实验务必按照拓扑所示接口连接线缆，且运行前置环境中的 Win7-1、Windows Server 2008、Windows Server 2003 三台虚拟机。防火墙内存务必配置为 2G 以上。实验步骤中防火墙的配置可在 “Web 控制台配置方法” 和 “命令行配置方法” 中任选一种。本实验中 Win7-1 虚拟机需要将网卡桥接到 VMnet15，并配置公网 IP 地址来模拟互联网上的客户端连接 SSL VPN。

实验需求

按照图示配置网络，使内网能够接入互联网。
在 FW 上配置 SSL VPN，用户 zhangsan 可通过用户名和密码登录 SSL VPN。
在 FW 上配置 SSL VPN，使用户 zhangsan 能够通过 Web 接入访问 Win2008 上的网站，通过 TCP 接入远程桌面连接 Win2008，通过 IP 接入 Ping 通 Win2008。

前置基础配置

配置交换机。

步骤 1：在 SW 上创建 VLAN10 和 VLAN30，将连接 Win2008 虚拟机的接口加入 VLAN10，连接防火墙的接口加入 VLAN30。
```
[SW]vlan 10
[SW-vlan10]port g1/0/2
[SW-vlan10]vlan 30
[SW-vlan30]port g1/0/1
```
步骤 2：在 SW 上为 VLAN10、VLAN30 创建三层接口并配置 IP 地址。
```
[SW]interface vlan 10
[SW-Vlan-interface10]ip address 192.168.102.254 24
[SW]interface vlan 30
[SW-Vlan-interface30]ip address 10.1.1.2 30
```
步骤 3：在 SW 上配置缺省路由，下一跳指向防火墙。
```
[SW]ip route-static 0.0.0.0 0 10.1.1.1
```
在 Windows Server 2008 上部署 Web 服务，配置方法自行查阅。
在 FW 上配置接口、安全区域、路由、NAT、安全策略，使 Win2008 可以访问互联网。步骤参考前面的实验。

SSL VPN 配置（防火墙 Web 控制台配置方法）

创建用户，用于 SSL VPN 用户身份验证。

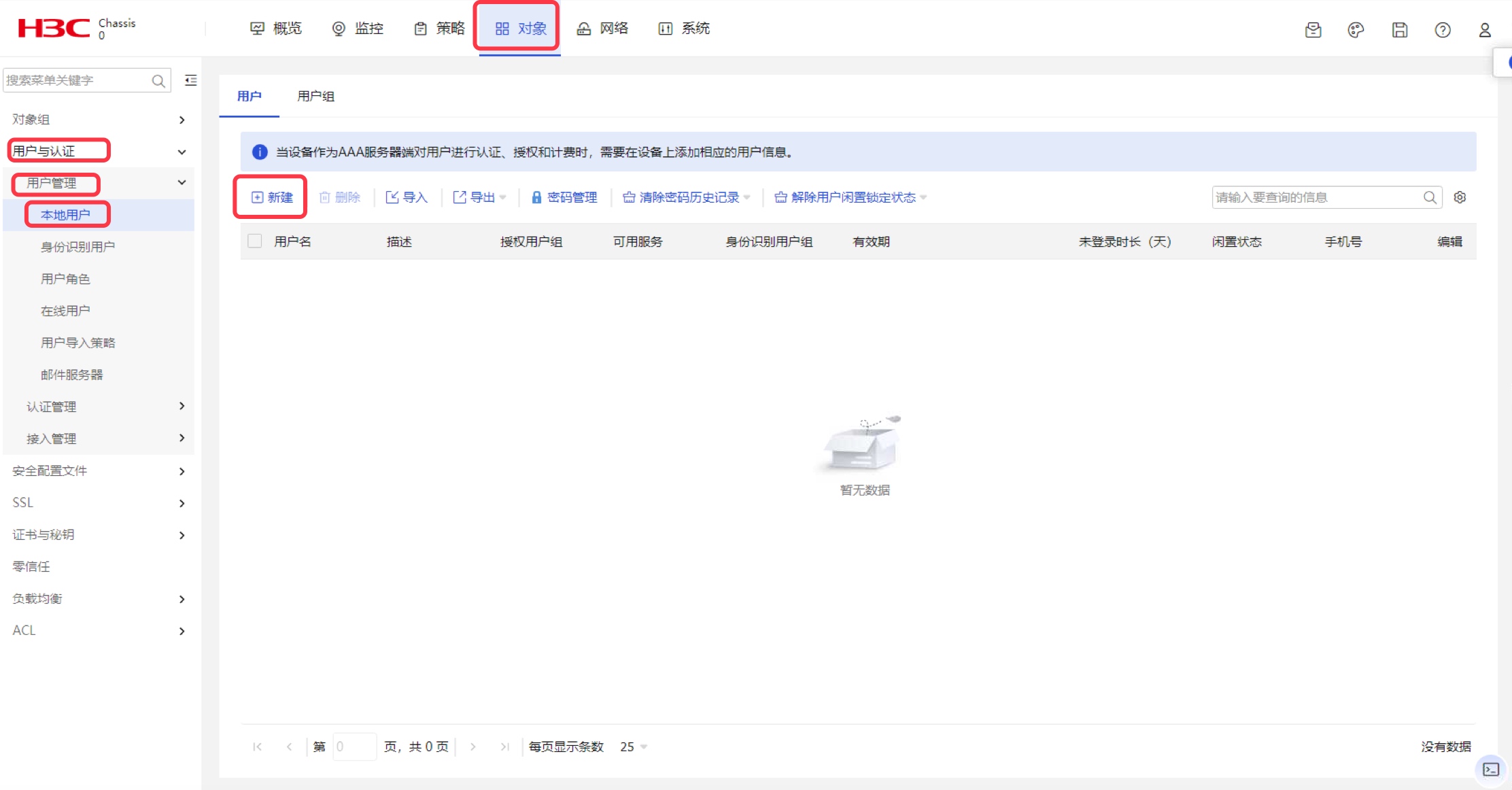

步骤 1：在 Web 控制台中点击 对象 - 用户与认证 - 用户管理 - 本地用户 进入用户管理界面，再点击 新建 创建用户。

图 1-2

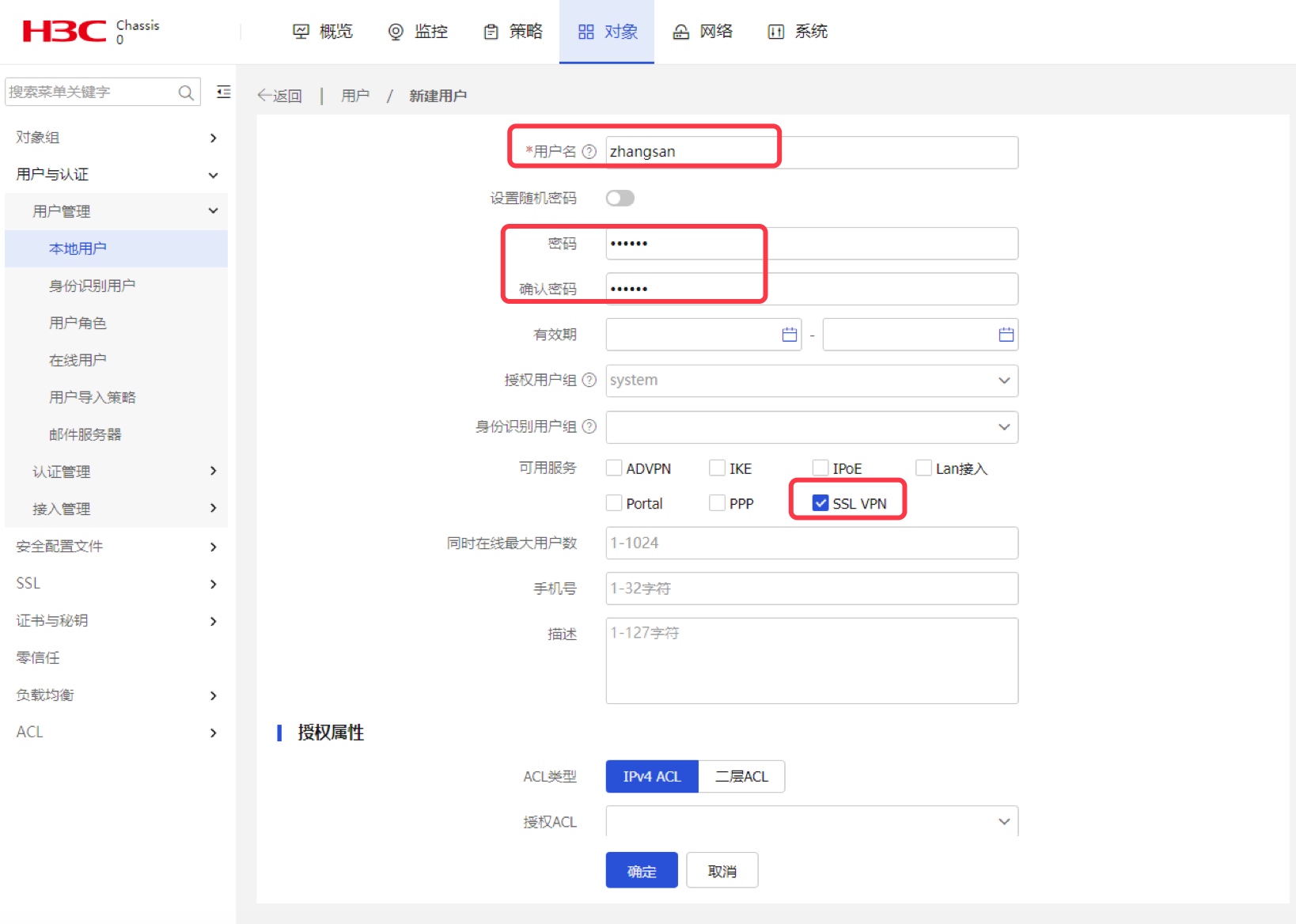

步骤 2：设置用户名与密码，在可用服务处钩选 SSL VPN 后点击 确定 创建用户。

图 1-3
配置 SSL VPN 网关、 IP 接入接口与客户端虚拟地址池。

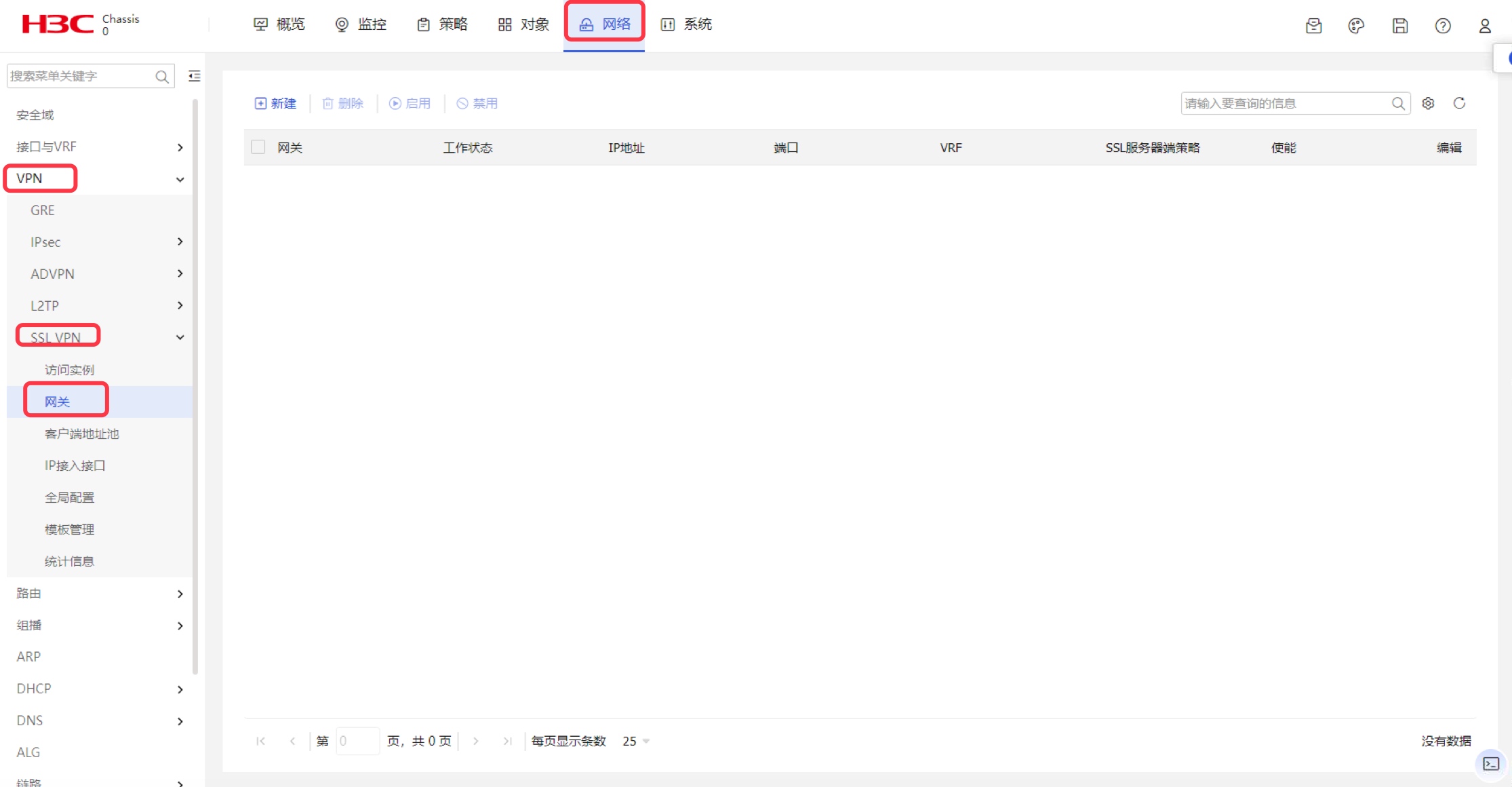

步骤 1：点击 网络 - VPN - SSL VPN - 网关，进入网关配置界面后点击 新建。

图 1-4

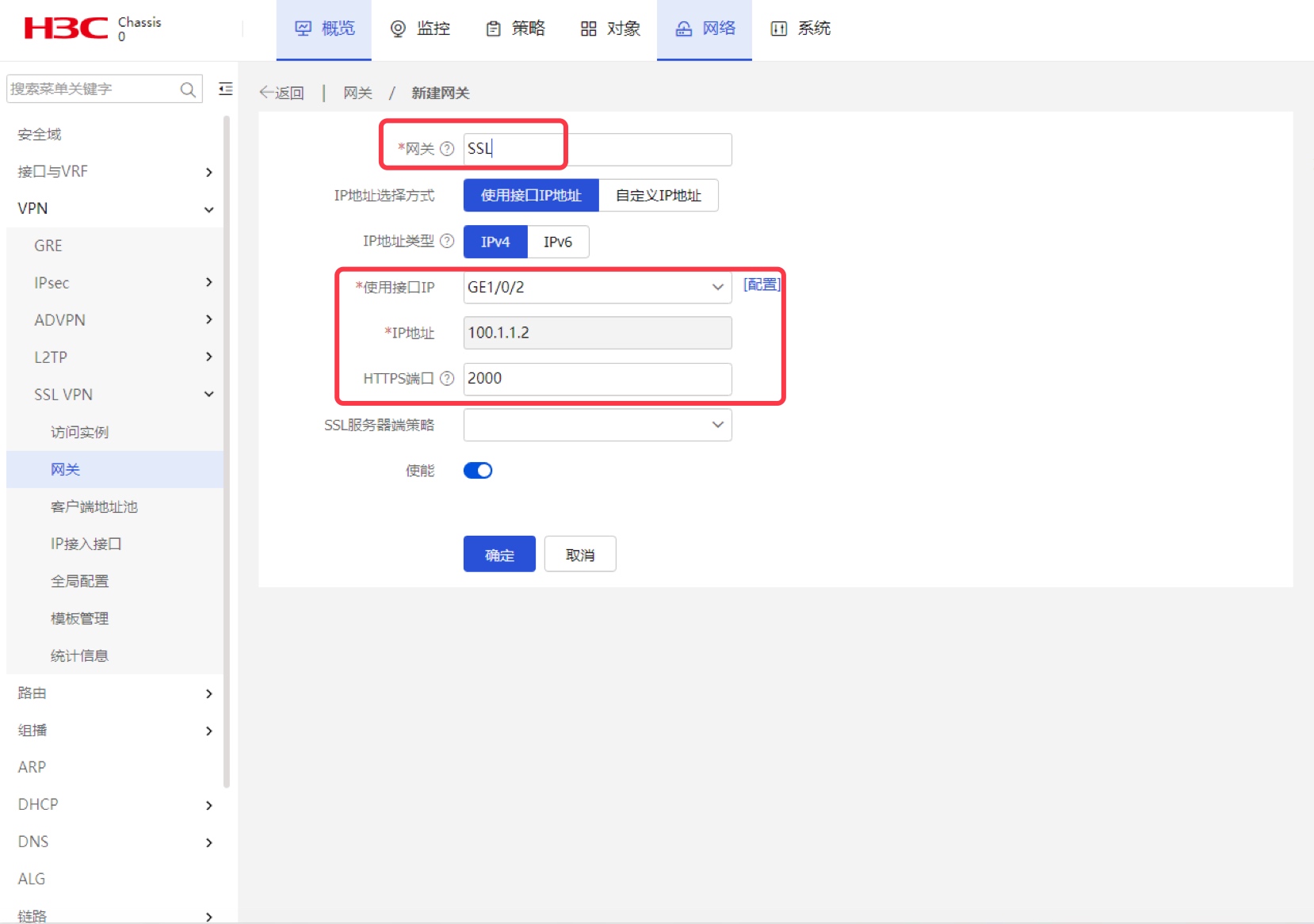

步骤 2：为新建网关命名，选择使用 IP 接口为防火墙公网接口，然后点击 确定 创建网关。考虑到 SSL 默认端口号 443 需要备案才能开放，这里更换端口号为 2000 或者其他端口号。

图 1-5

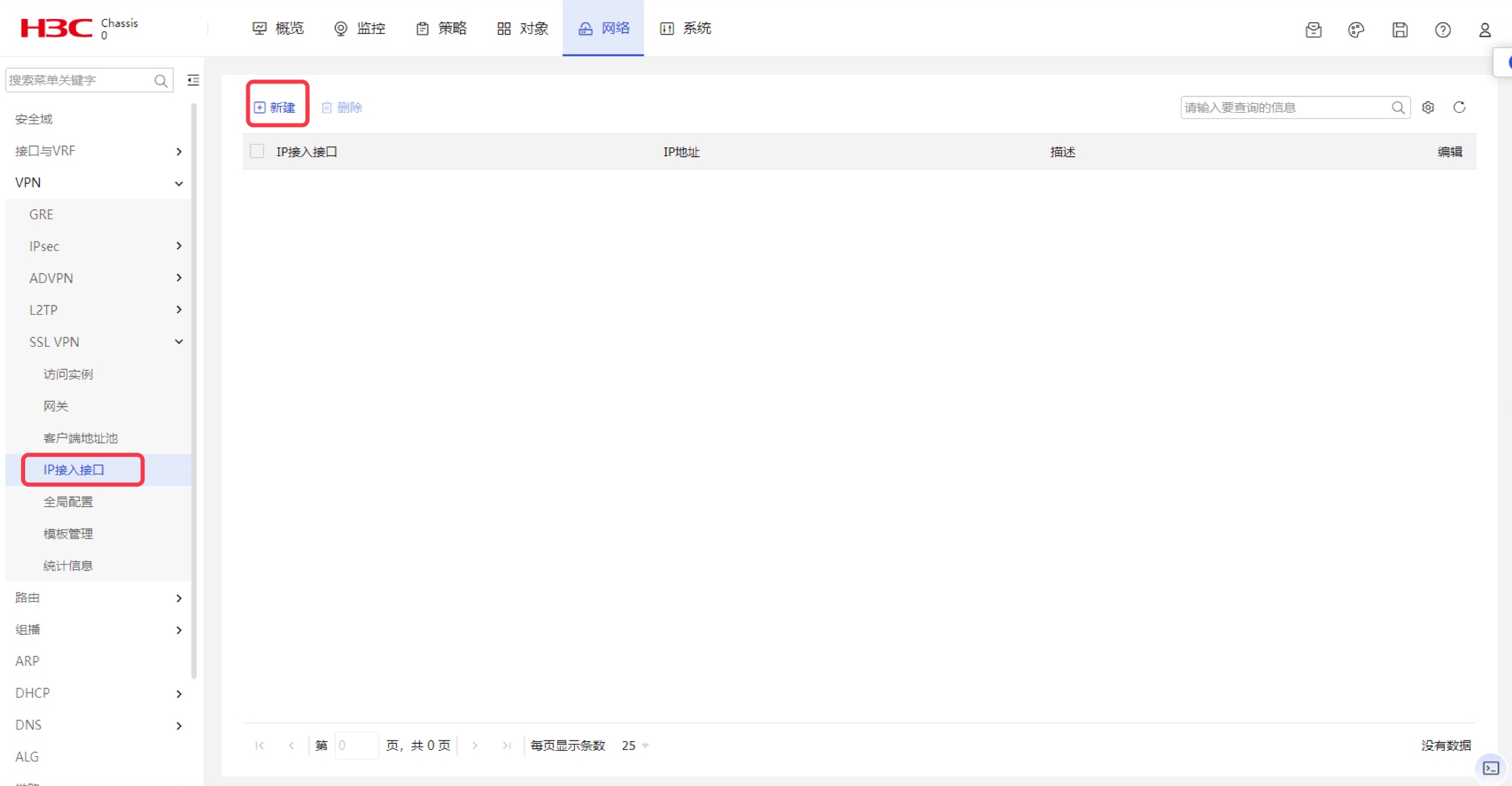

步骤 3：点击 IP 接入接口，再点击 新建。IP 接入接口用于对接 IP 接入的用户，类似 GRE VPN 的 Tunnel 口。

图 1-6

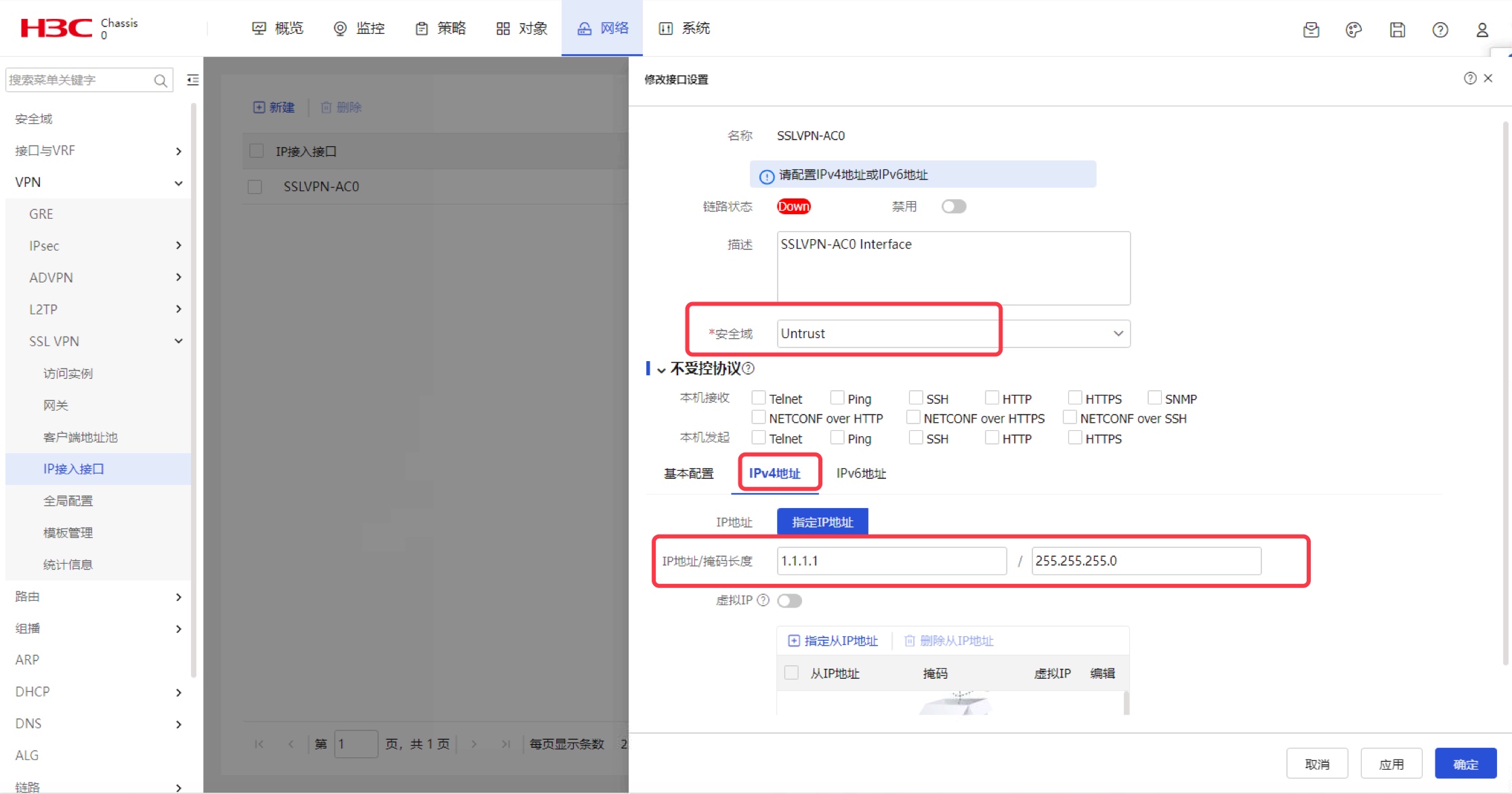

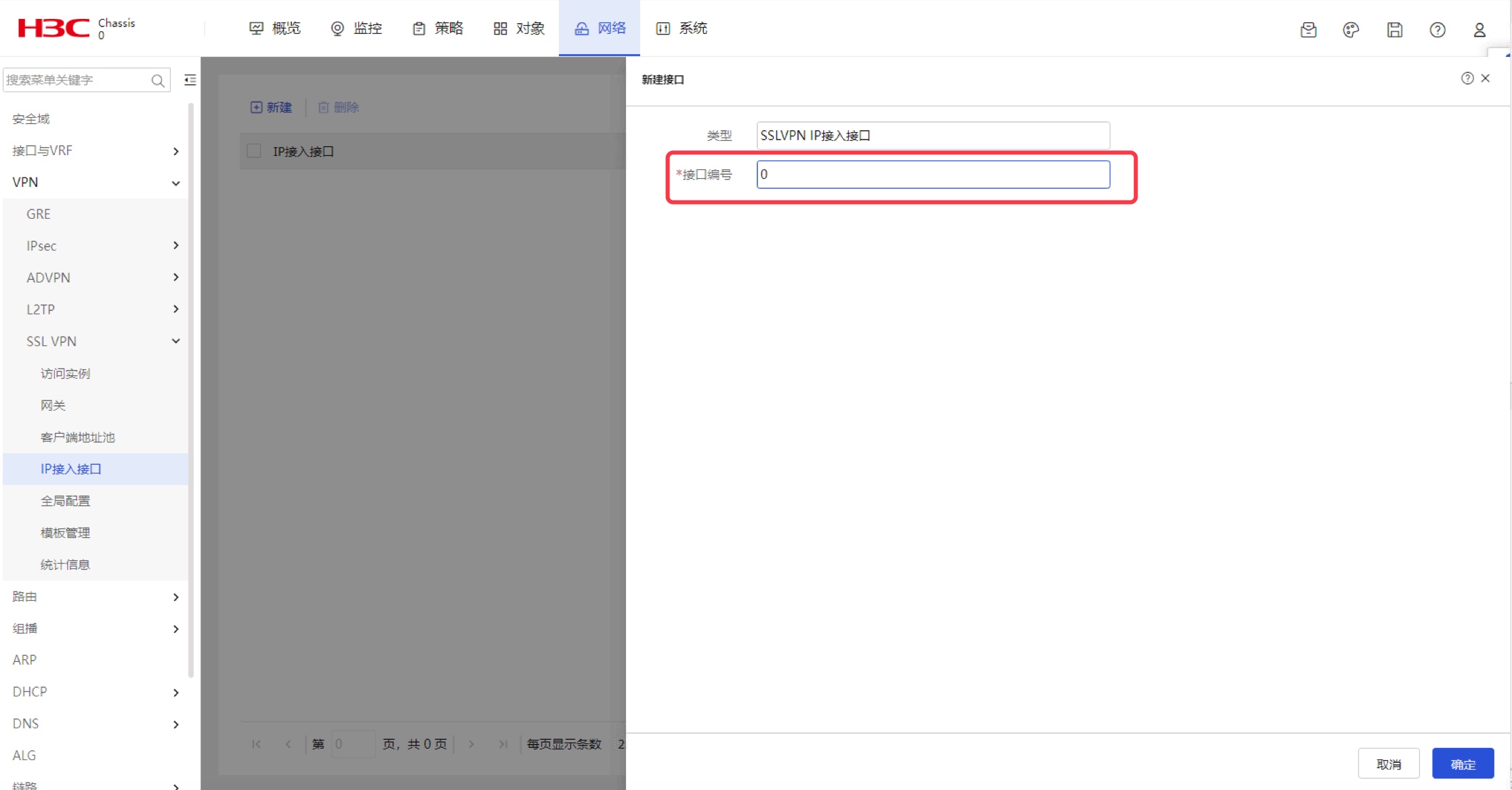

步骤 4：设置接口编号后，将 IP 接入接口加入 Untrust 区域，并配置一个虚拟 IP 地址网段。虚拟 IP 地址可选择一个网络中未使用的地址段。

图 1-7

图 1-8

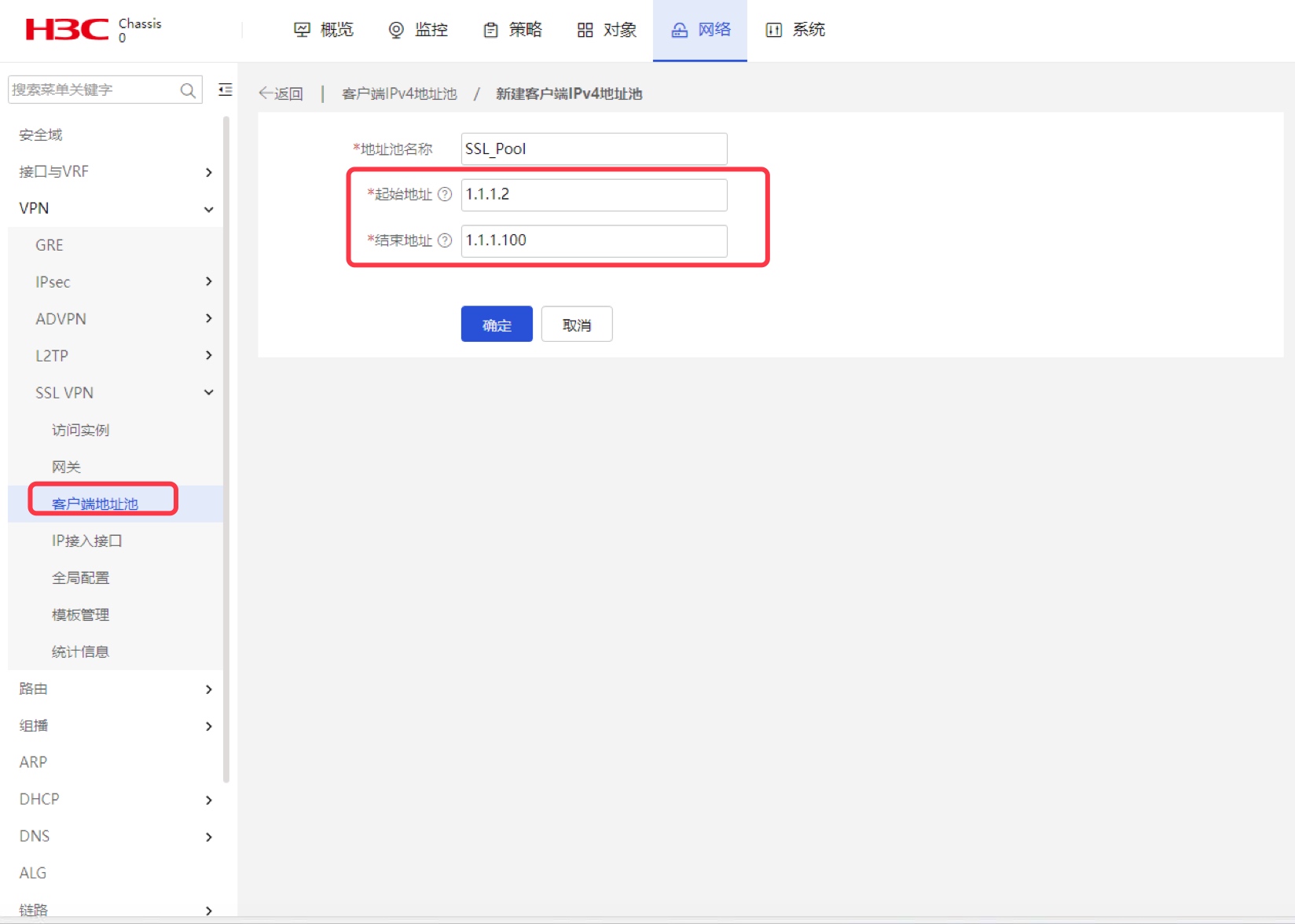

步骤5 ：点击 客户端地址池，新建地址池，配置客户端地址池的地址范围。该地址池需要与 IP 接入接口在同一网段。

图 1-9
配置 SSL VPN 访问实例。

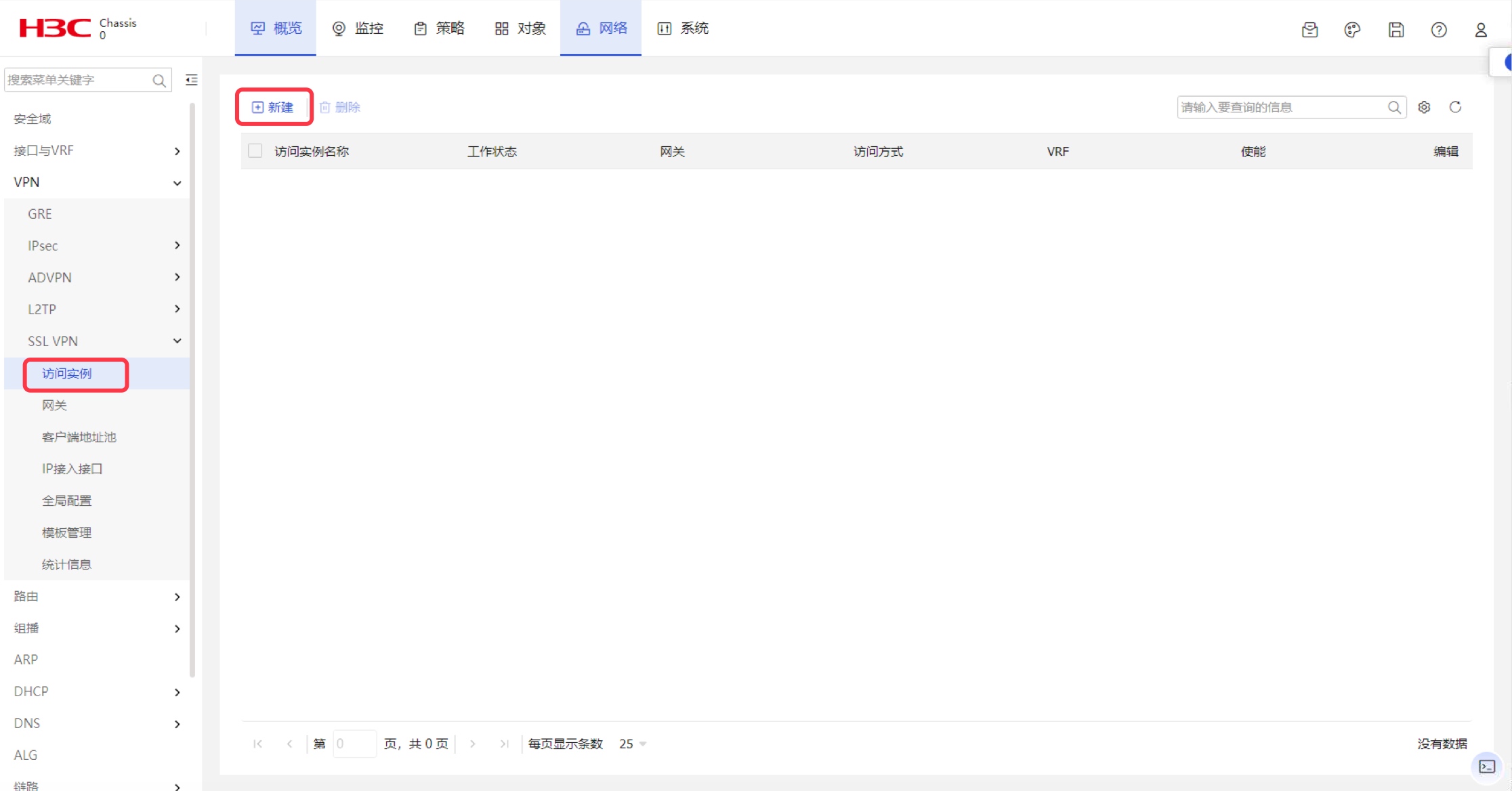

步骤 1：点击 访问实例，点击 新建，创建新的 SSL VPN 访问实例。

图 1-10

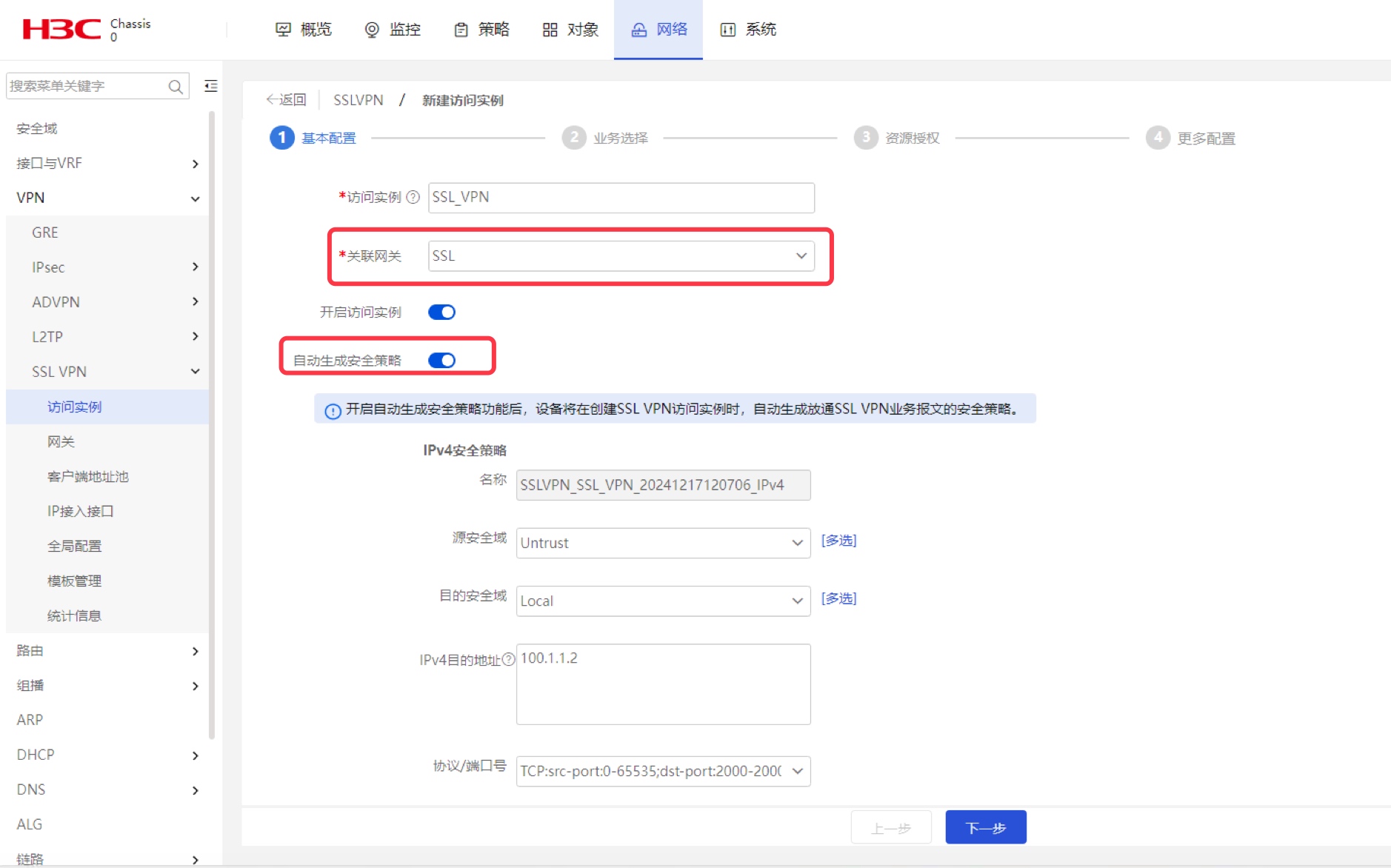

步骤 2：在基本配置页面关联之前创建的 SSL 网关，并开启自动生成安全策略。

图 1-11

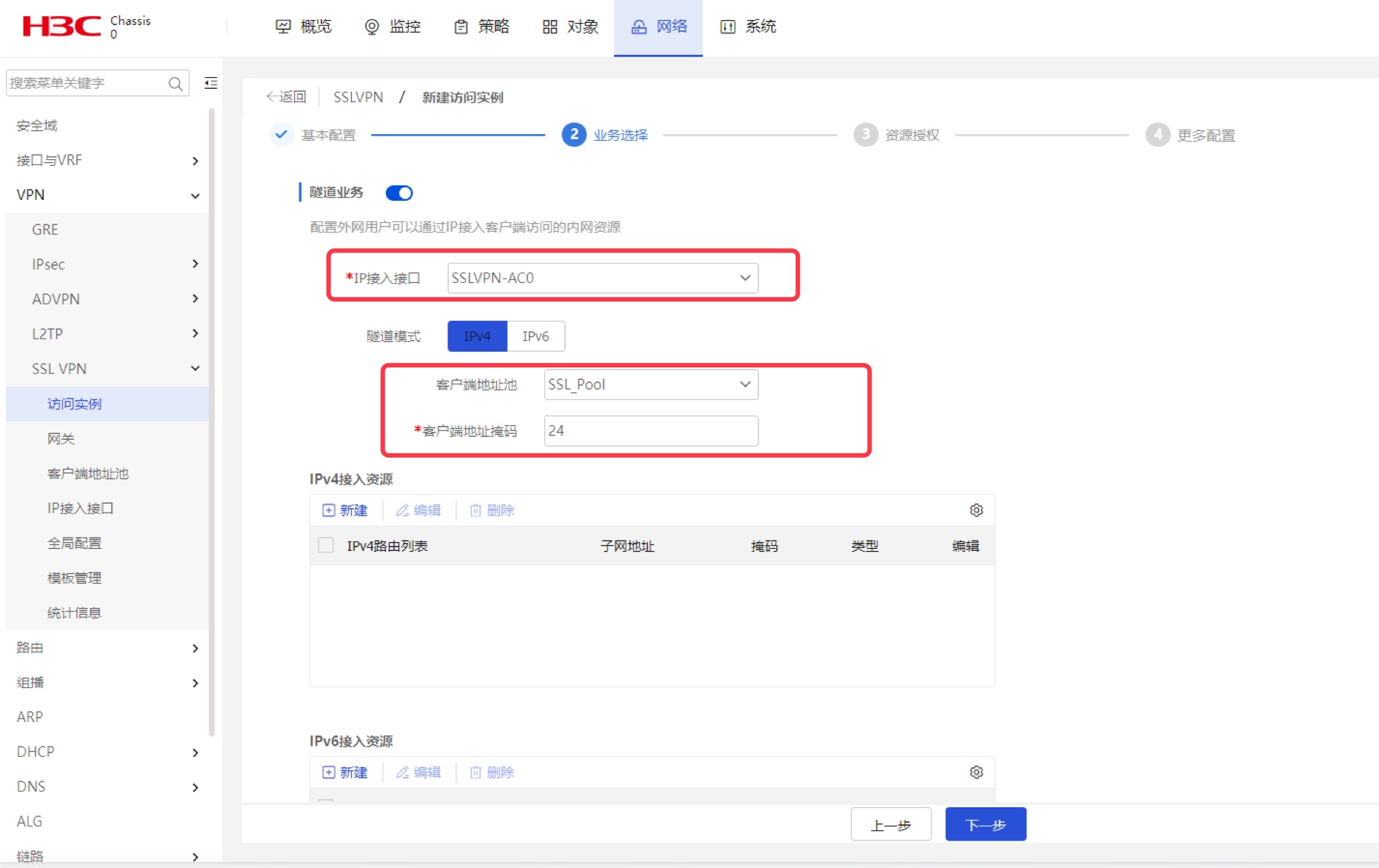

步骤 3：在业务选择配置页面关联前面创建的 IP 接入接口，客户端地址池选择之前创建的地址池并配置掩码。

图 1-12

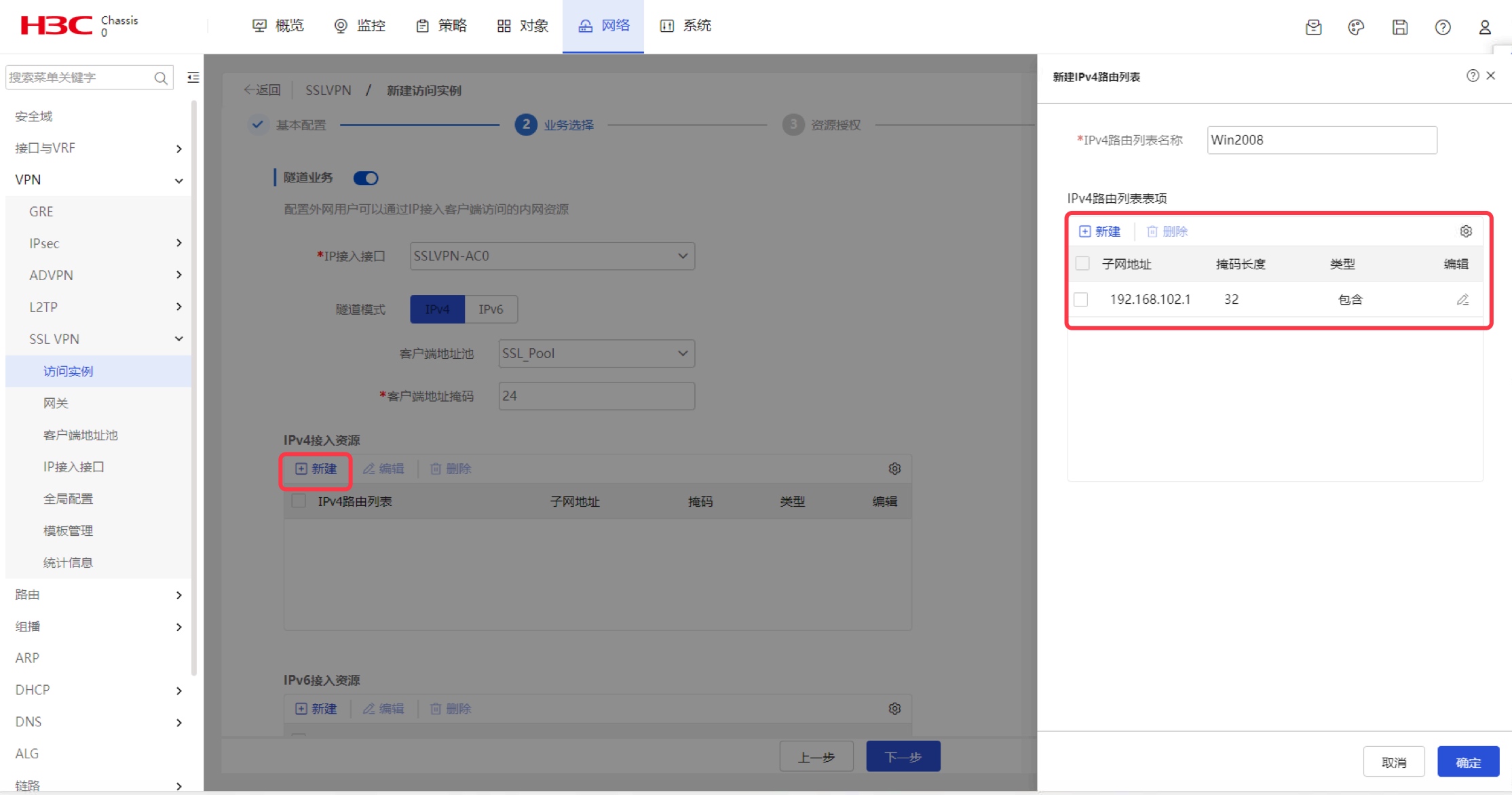

步骤 4：在 IPv4 接入资源新建去往 Win2008 的路由。

图 1-13

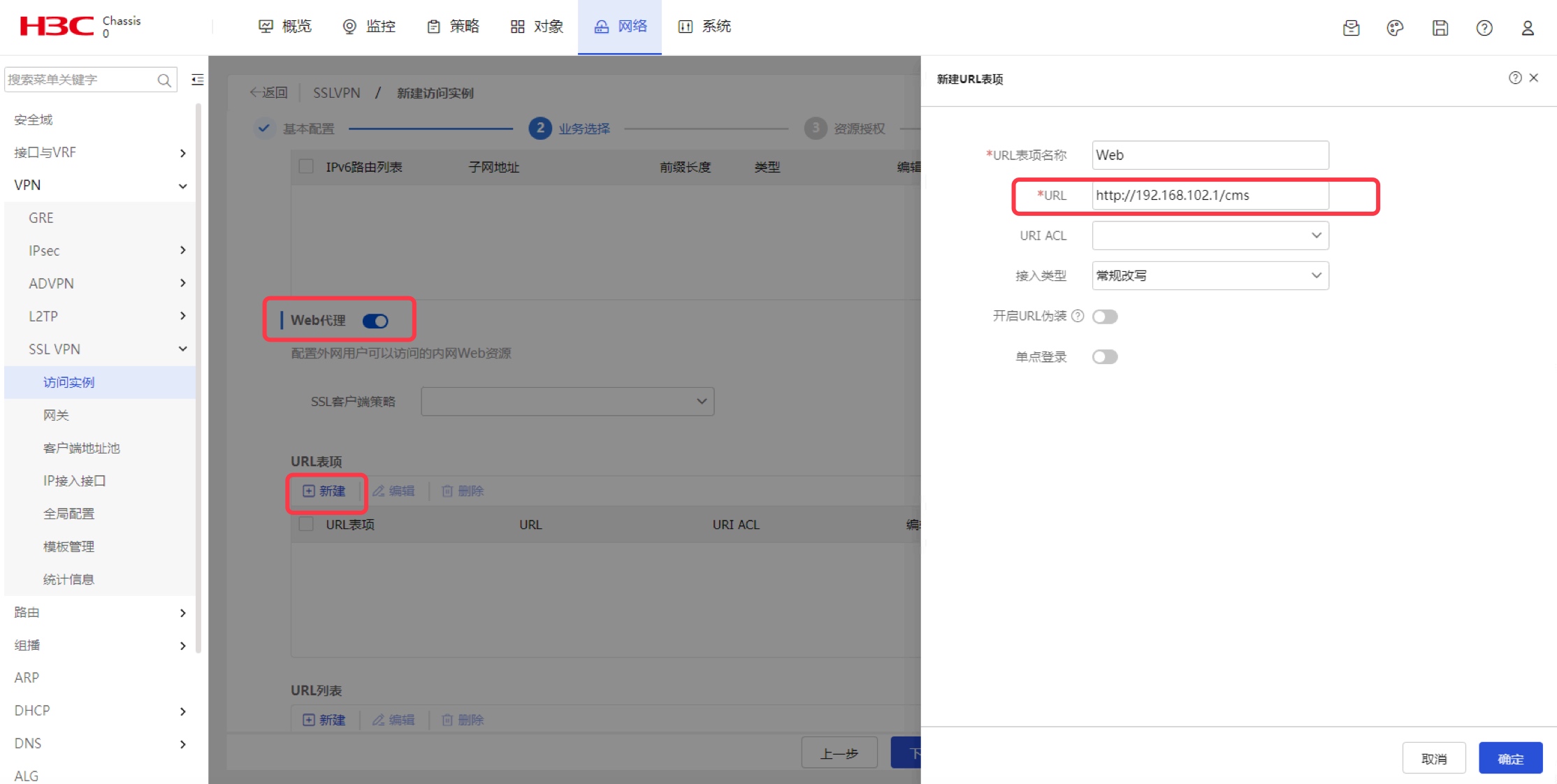

步骤 5：开启 Web 代理功能，在 URL 表项中新建 URL 表项，表项中的 URL 为希望用户 Web 接入访问的网址。

图 1-14

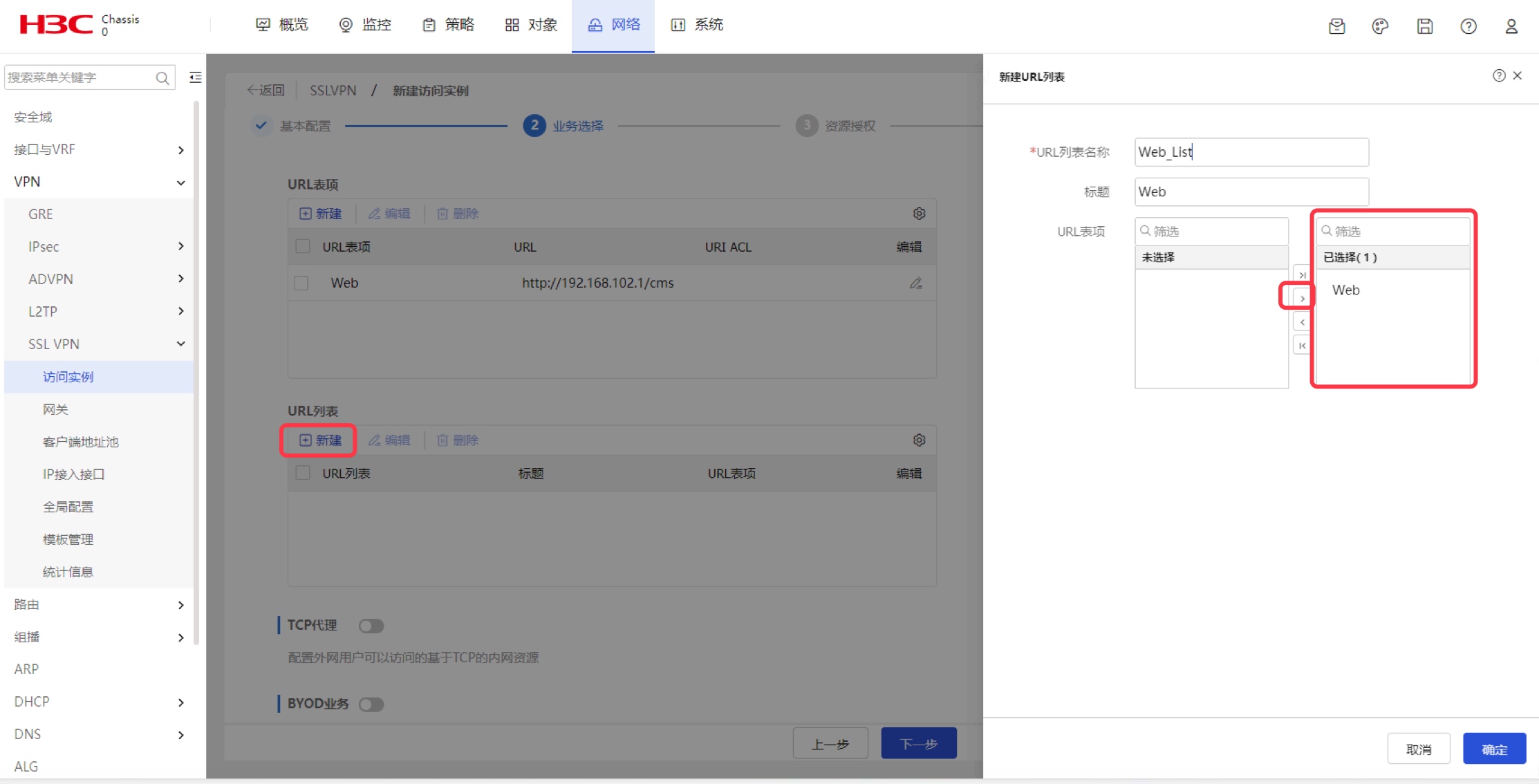

步骤 6：在 URL 列表中点击 新建，将上一步创建的 URL 表项添加进来。（注：一个 URL 列表中可包含多个 URL 表项，用来一次性发布多个网站资源给用户访问）

图 1-15

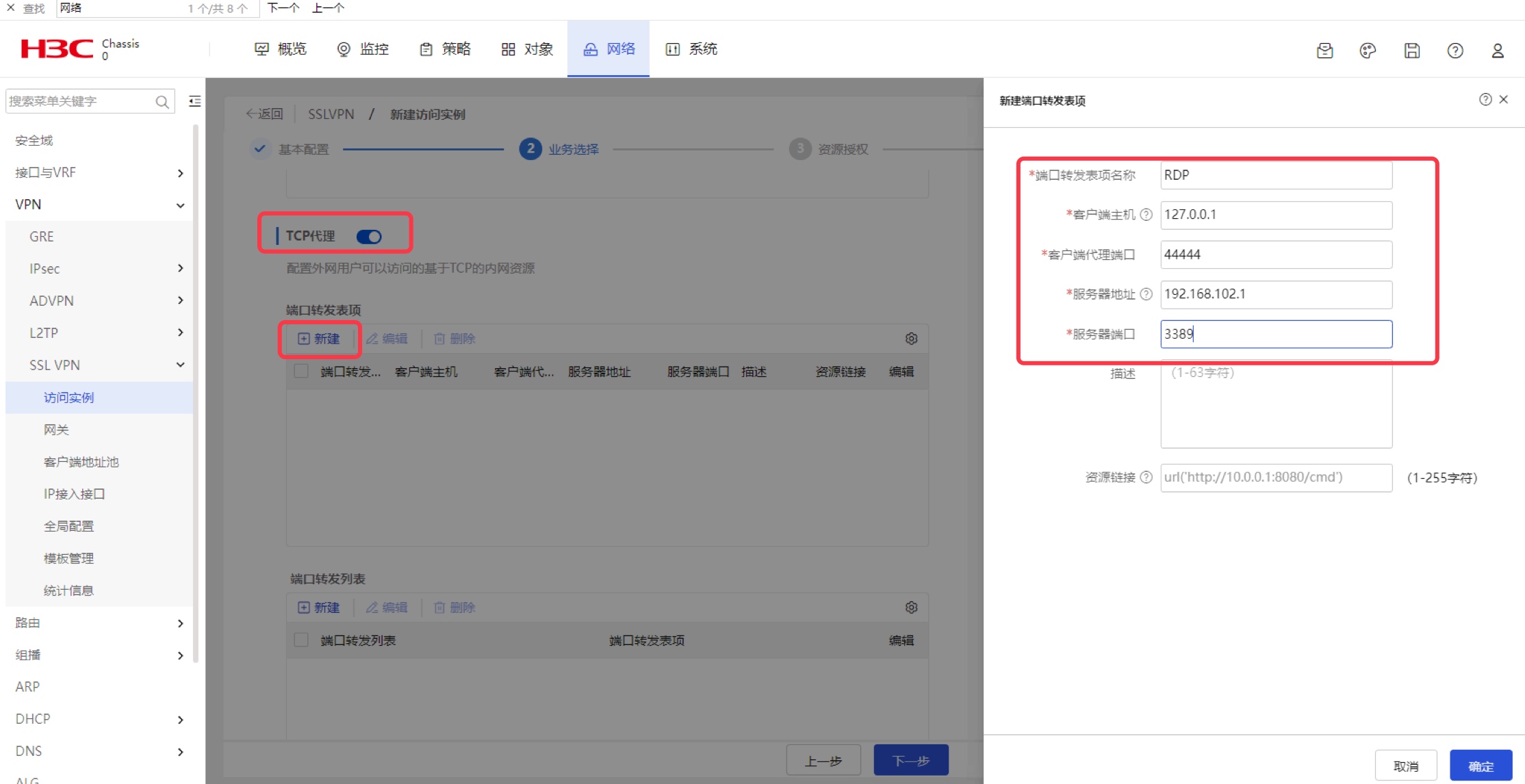

步骤 7：开启 TCP 代理功能，在端口转发表项中点击 新建。客户端主机填写 ”127.0.0.1“（一般建议写本机环回地址，也可以写局域网中其它主机地址），客户端代理端口填写希望转发的客户端本地端口，服务器地址是 Win2008 的私网 IP 地址，服务器端口是希望发布给用户的远程桌面端口 TCP3389。

图 1-16

步骤 8：在端口转发列表中点击 新建，将上一步创建的端口转发表项添加进来。（注：一个端口转发列表中可包含多个端口转发表项，用来一次性发布多个 TCP 资源给用户访问）

图 1-17

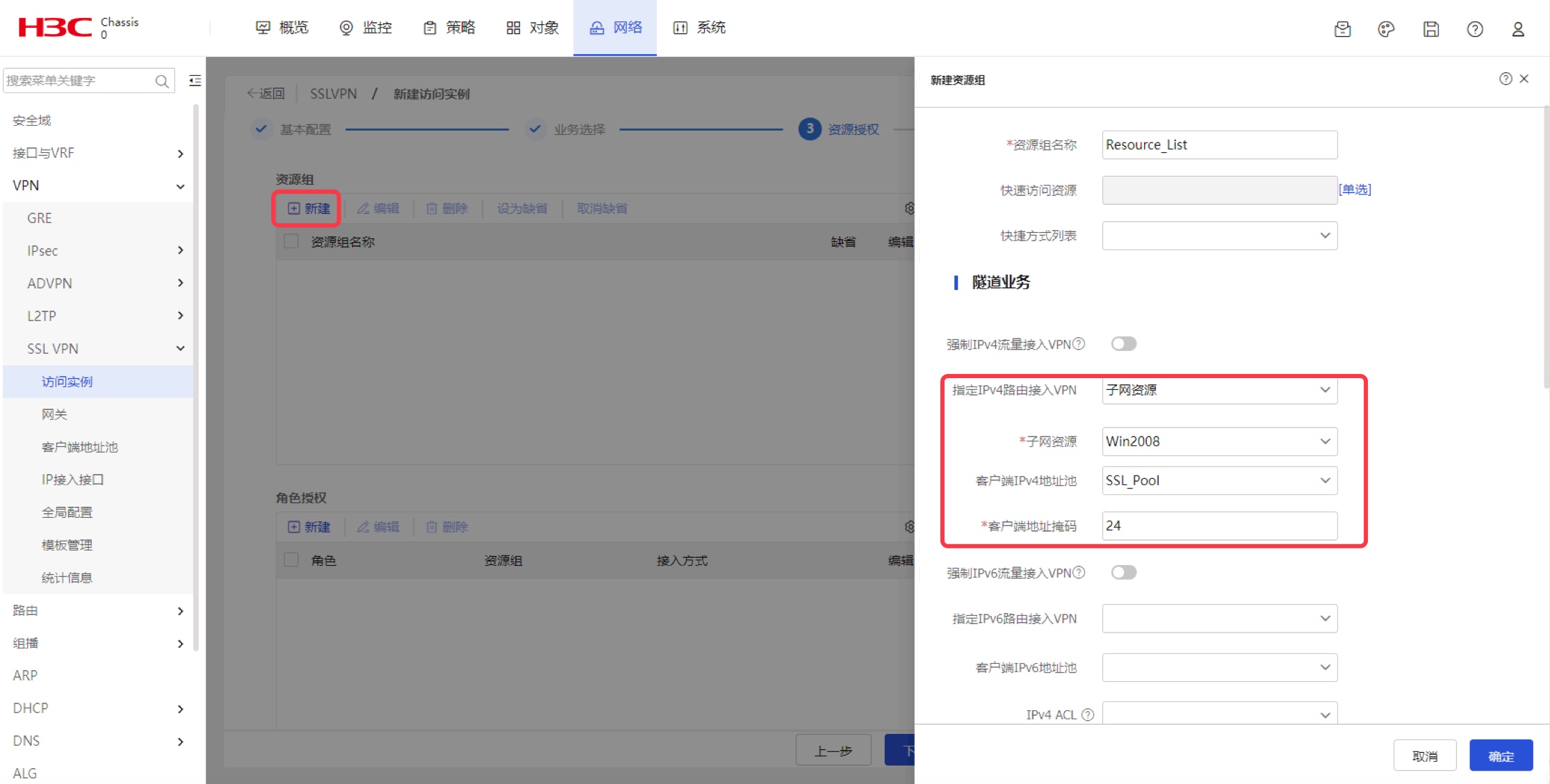

步骤 9：点击下一步进入资源授权配置页面，在资源组中点击 新建，在隧道业务中，配置指定 IPv4 路由接入 VPN 为子网资源，子网选择之前创建的 Win2008 的路由，客户端地址池选择之前创建的客户端虚拟地址池，并配置子网掩码。

图 1-18

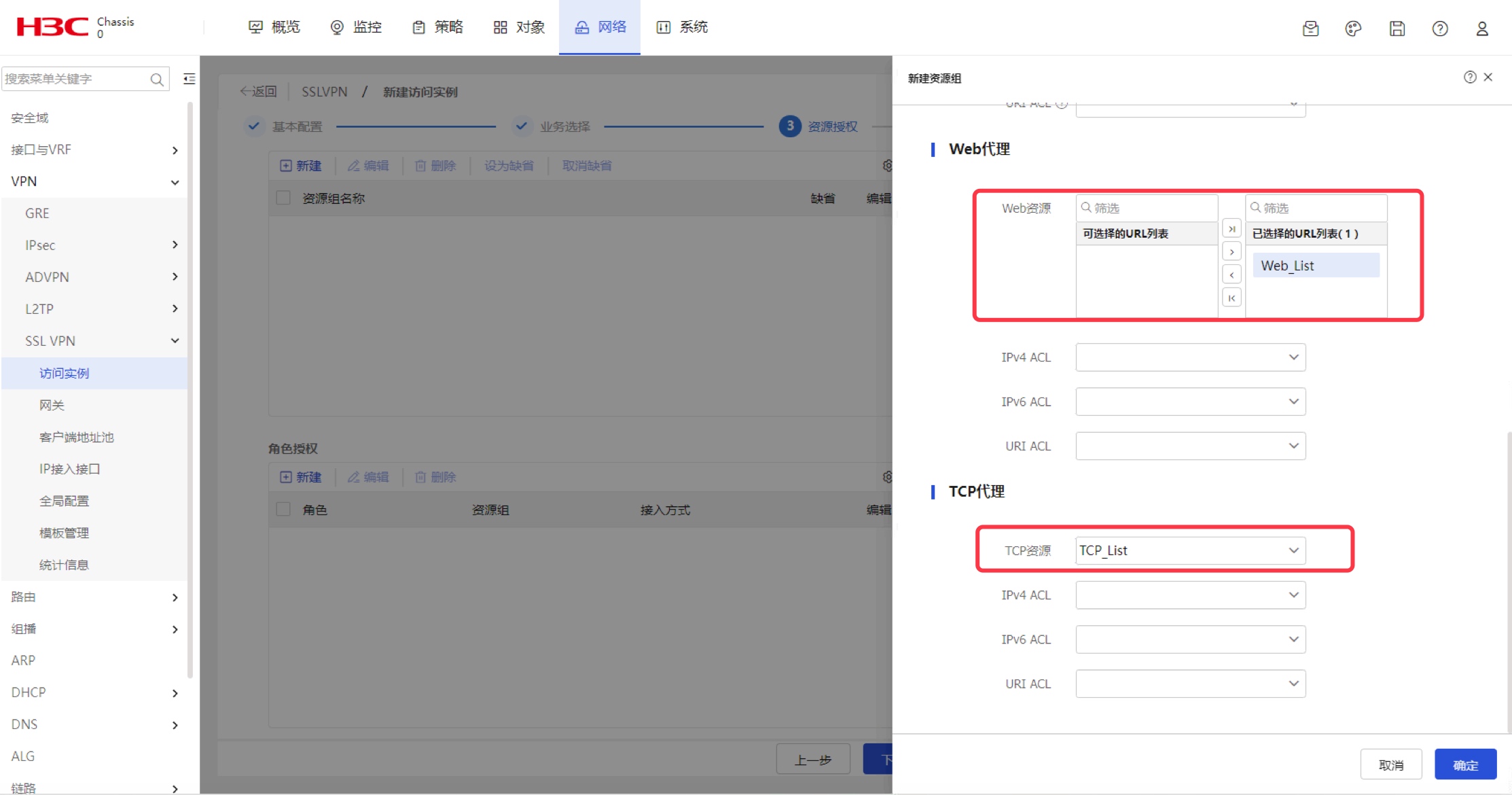

步骤 10：在 Web 代理配置中将上一步创建的 URL 列表添加到 Web 资源，在 TCP 代理配置中将上一步创建的端口转发列表设置为 TCP 资源。

图 1-19

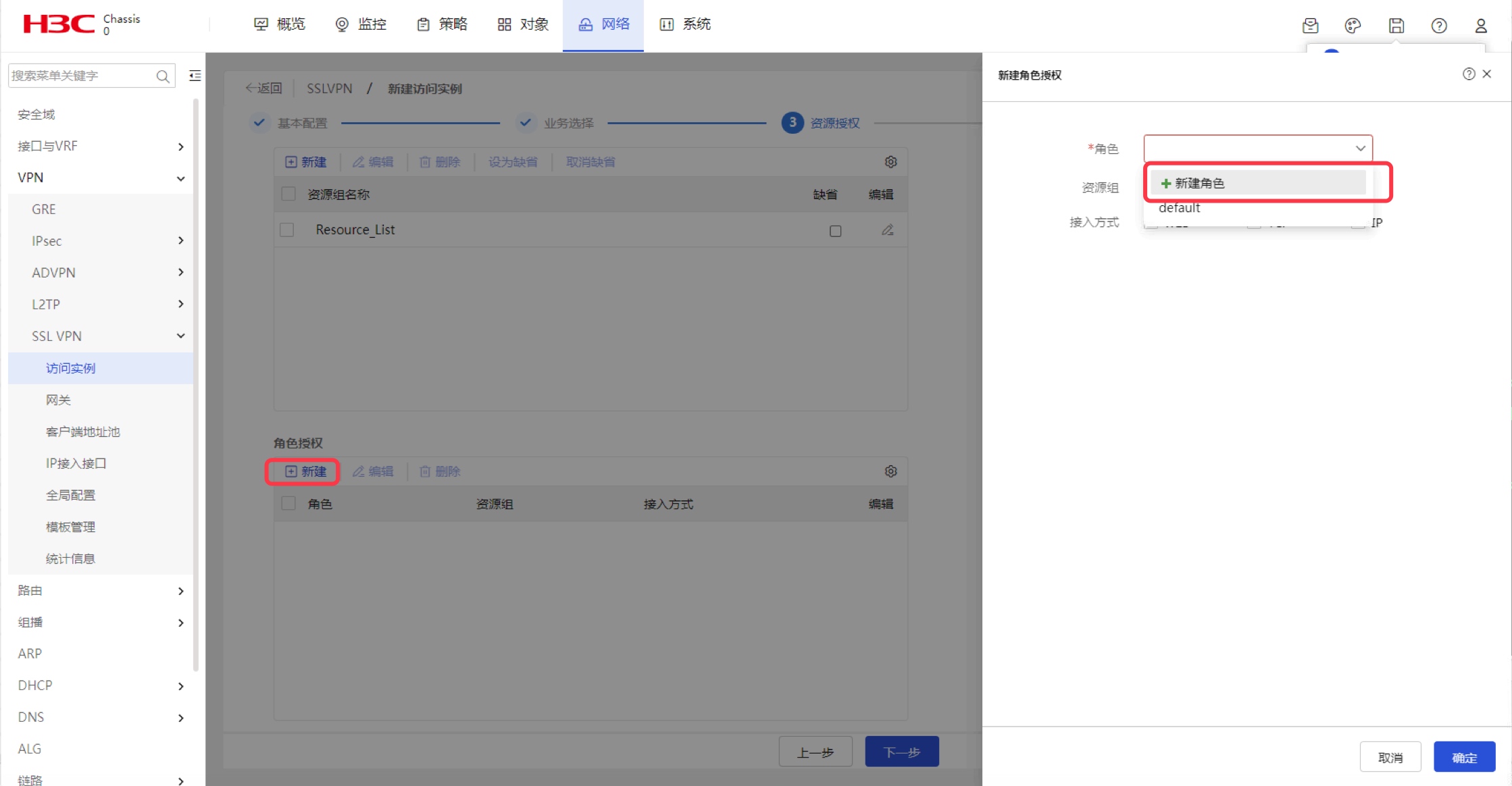

步骤 11：在角色授权中点击 新建，在弹出的页面中点击 新建角色 来创建用户 zhangsan 的角色收取。

图 1-20

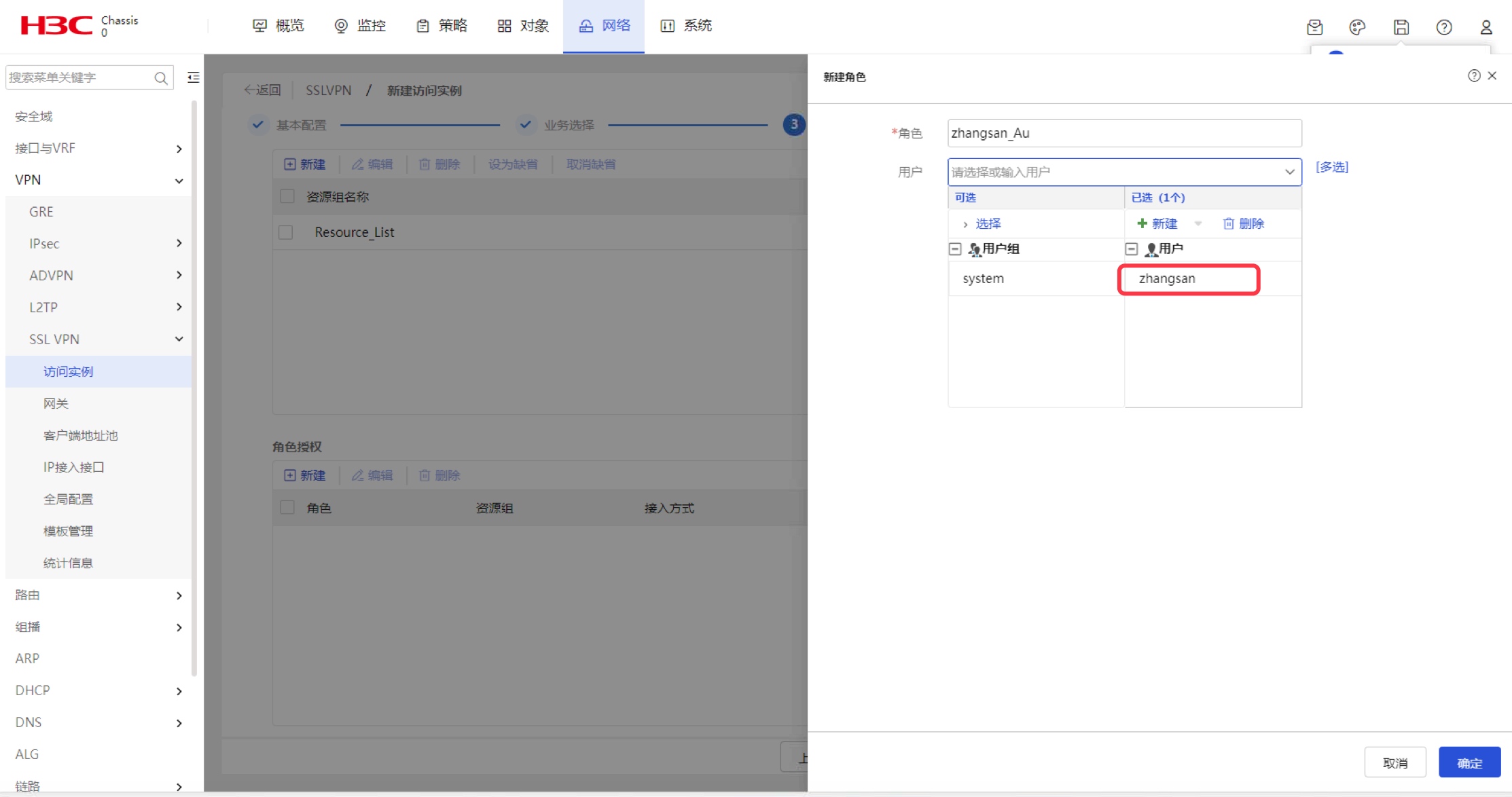

步骤 12：为角色命名，选择要授权的用户 zhangsan。

图 1-21

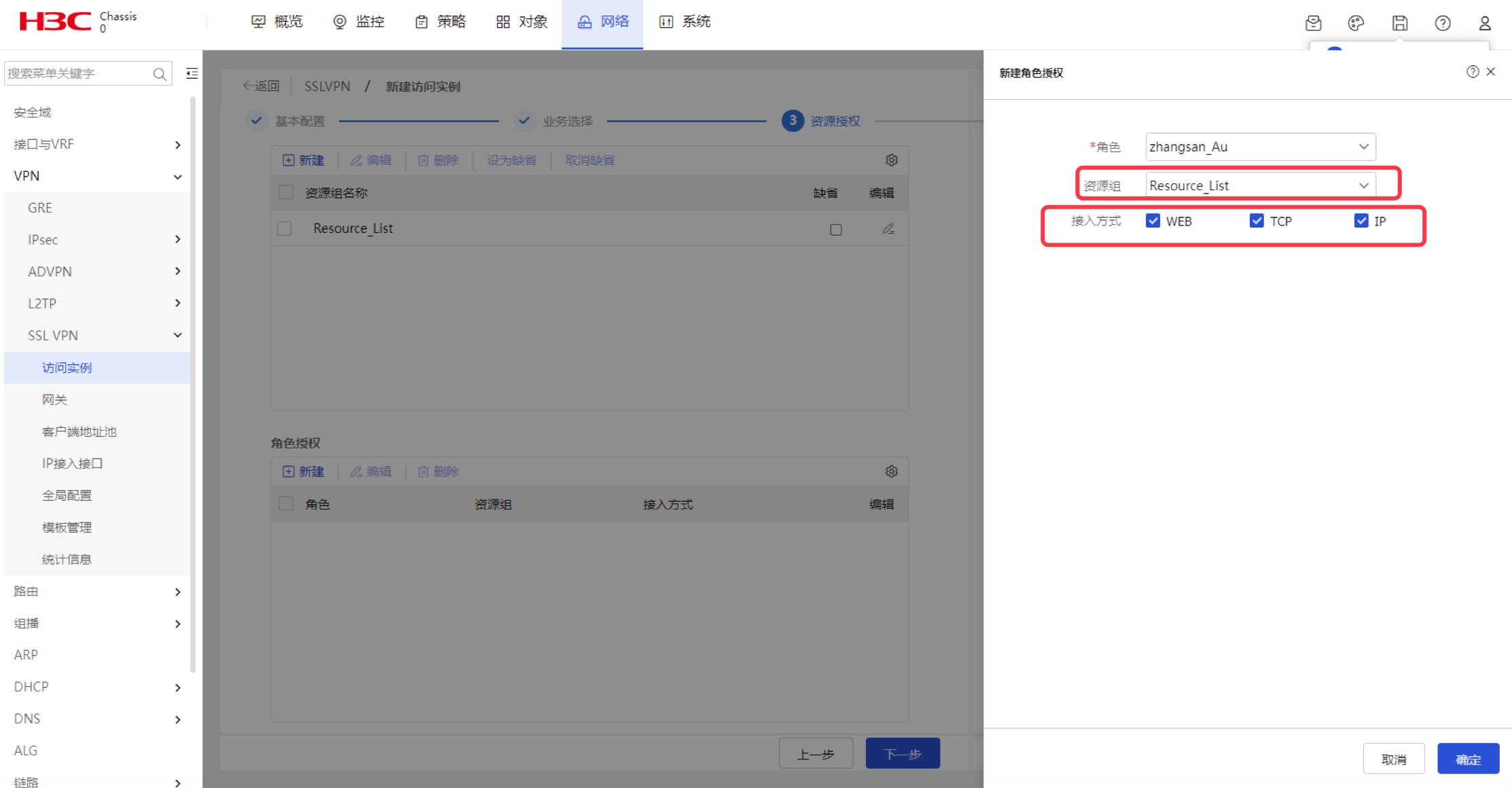

步骤 13：创建完角色后，为该角色授权前面创建的资源组，并将三种接入方式都钩选。

图 1-22

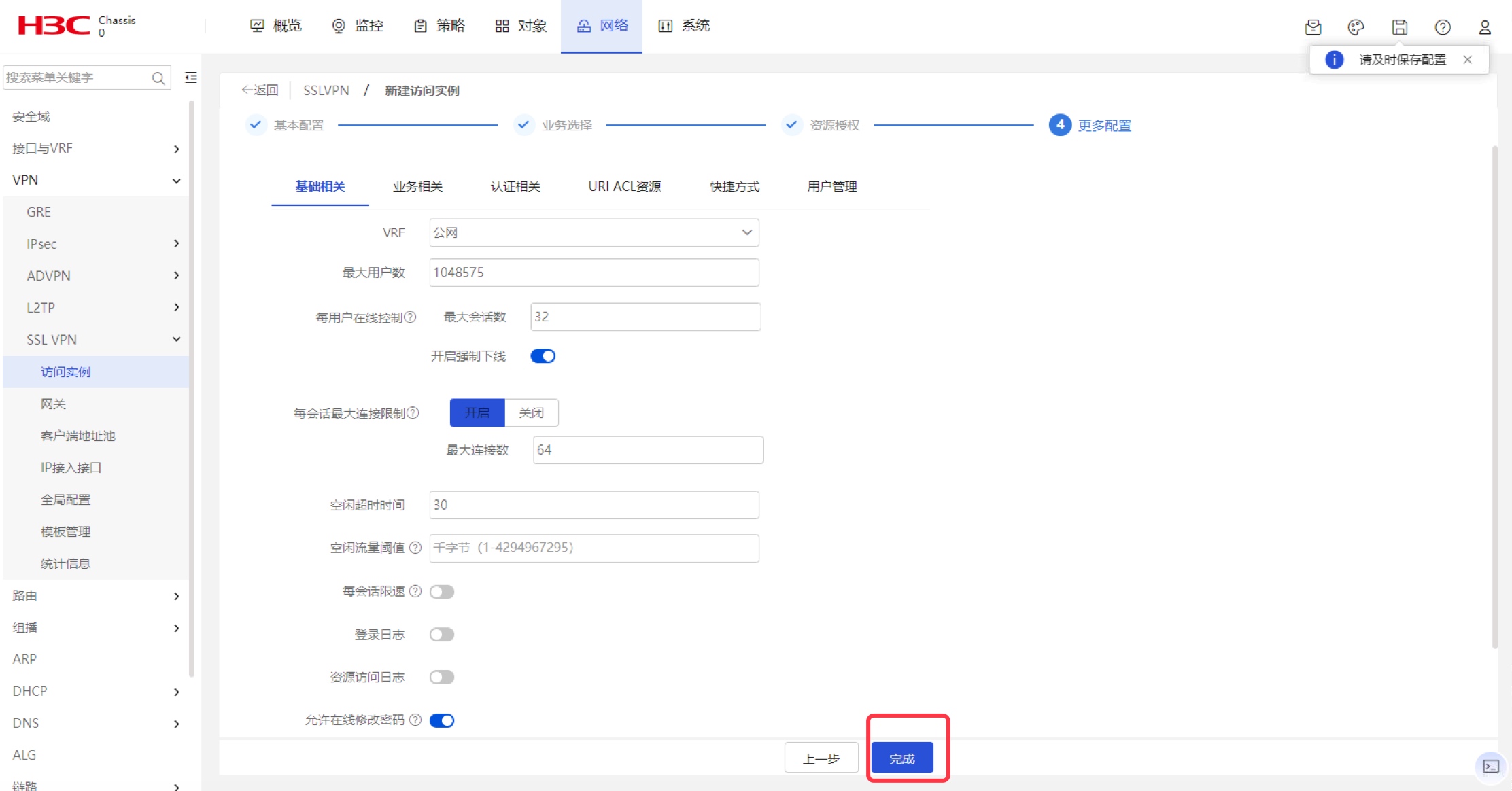

步骤 14：完成后点击下一步，并点击 完成 完成 SSL VPN 配置。

图 1-23
配置 SSL VPN 相关安全策略

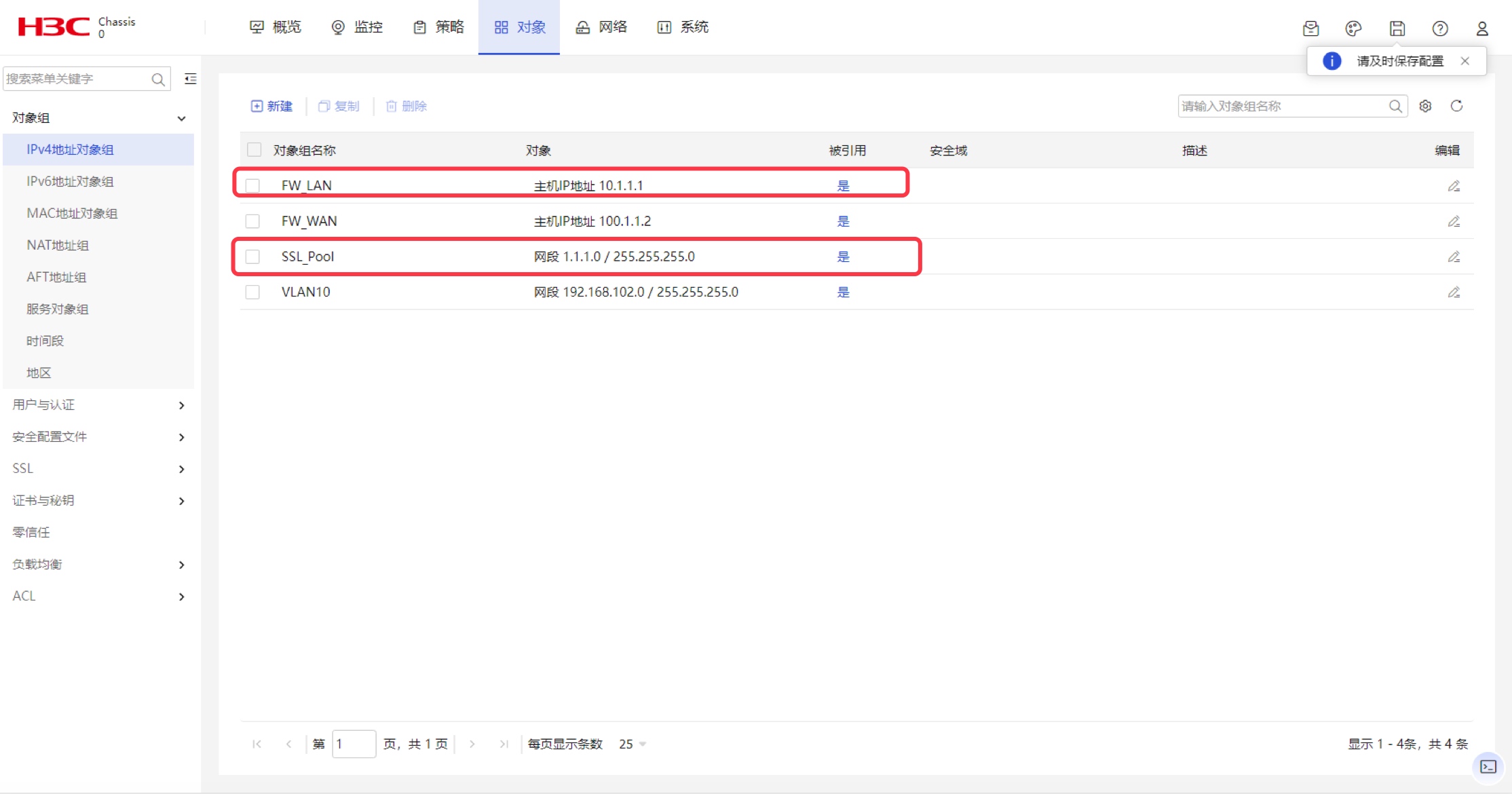

步骤 1：创建 SSL VPN 客户端虚拟地址池和防火墙内网口的 IP 地址对象组。

图 1-24

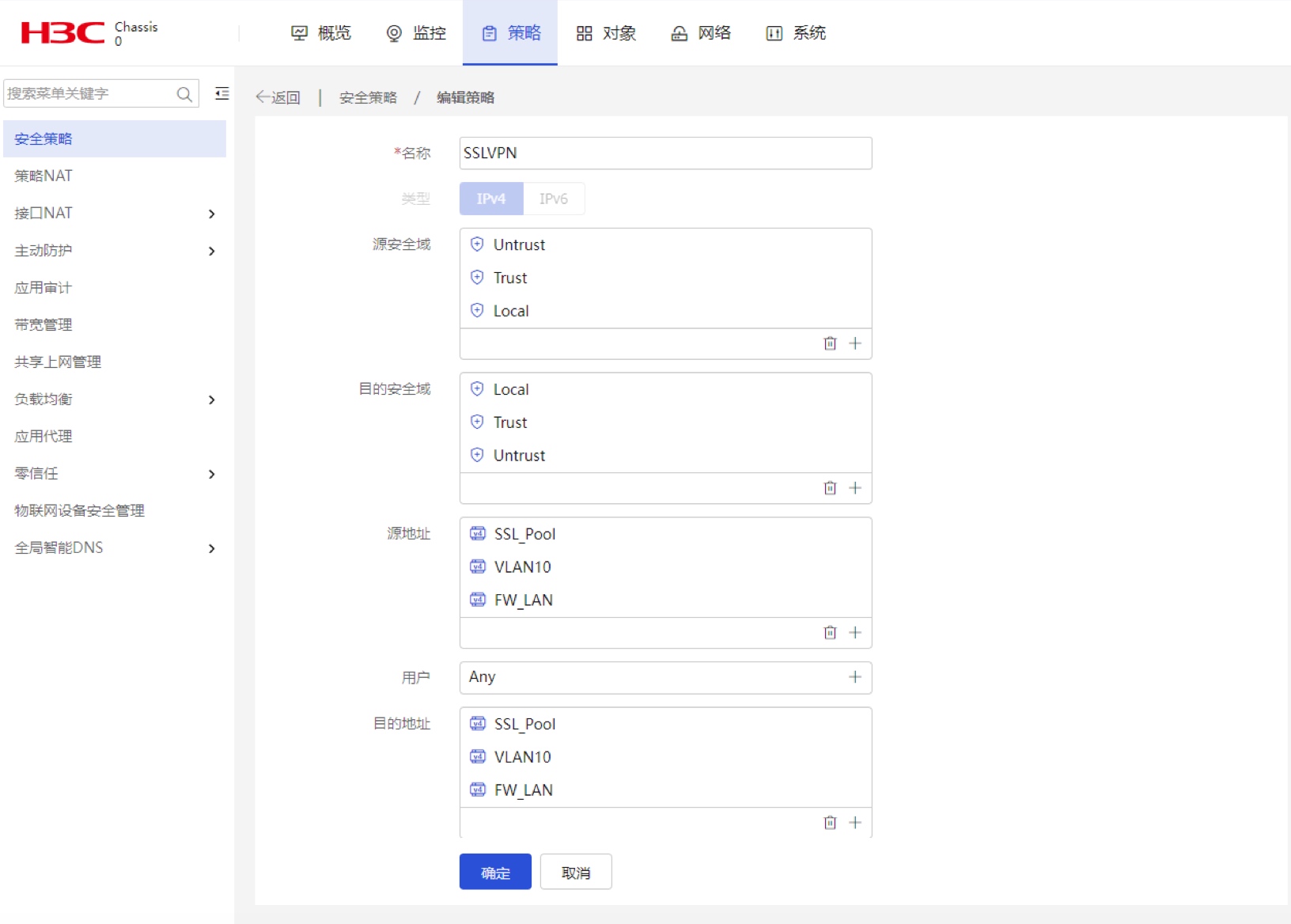

步骤 2：创建安全策略，源安全域和目的安全域都为 Trust、Untrust、Local，源地址和目的地址都为 Win2008 所在网段，防火墙内网口、虚拟地址池。该策略的主要目的是为了放通内网服务器和防火墙 SSL VPN AC 口以及客户端虚拟地址池之间的流量。

图 1-25

SSL VPN 配置（防火墙命令行配置方法）

创建用户，用于 SSL VPN 用户身份验证。
```
[FW]local-user zhangsan class network
[FW-luser-network-zhangsan]password simple 123456
[FW-luser-network-zhangsan]service-type sslvpn
```
1. 配置 SSL VPN 网关、 IP 接入接口与客户端虚拟地址池。
步骤 1：创建 SSL VPN 网关，配置 IP 地址为防火墙公网 IP 地址，端口可自定义。
```
[FW]sslvpn gateway SSL
[FW-sslvpn-gateway-SSL]ip address 100.1.1.2 port 2000
[FW-sslvpn-gateway-SSL]service enable
```
步骤 2：创建 SSL VPN IP 接入接口，配置一个未使用的 IP 地址。
```
[FW]interface SSLVPN-AC 0
[FW-SSLVPN-AC0]ip address 1.1.1.1 24
```
步骤 3：创建 IP 接入客户端的虚拟地址池，与 SSL VPN IP 接入接口同一网段。
```
[FW]sslvpn ip address-pool SSL_Pool 1.1.1.2 1.1.1.100
```

配置 SSL VPN 访问实例。

步骤 1：创建 SSL VPN 访问实例，调用上一步创建的网关，IP 接入接口与虚拟地址池。

[FW]sslvpn context SSL_VPN
[FW-sslvpn-context-SSL_VPN]gateway SSL
[FW-sslvpn-context-SSL_VPN]ip-tunnel interface SSLVPN-AC0
[FW-sslvpn-context-SSL_VPN]ip-tunnel address-pool SSL_Pool mask 24

步骤 2：创建 Web 接入资源，URL 项目的 URL 为 Win2008 上网站的网址。再将该 URL 项目加入到 URL 列表。

[FW-sslvpn-context-SSL_VPN]url-item Web
[FW-sslvpn-context-SSL_VPN-url-item-Web]url http://192.168.102.1/cms
[FW-sslvpn-context-SSL_VPN-url-item-Web]quit
[FW-sslvpn-context-SSL_VPN]url-list Web_List
[FW-sslvpn-context-SSL_VPN-url-list-Web_List]resources url-item Web

步骤 3：创建 TCP 接入资源。将客户端本地的 44444 端口映射到 Win2008 的 3389 端口。再将该端口转发项目加入到端口转发列表。

[FW-sslvpn-context-SSL_VPN]port-forward-item RDP
[FW-sslvpn-context-SSL_VPN-port-forward-item-RDP]local-port 44444 local-name 127.0.0.1 remote-server 192.168.102.1 remote-port 3389
[FW-sslvpn-context-SSL_VPN-port-forward-item-RDP]quit
[FW-sslvpn-context-SSL_VPN]port-forward TCP_List
[FW-sslvpn-context-SSL_VPN-port-forward-TCP_List]resources port-forward-item RDP

步骤 4：创建 IP 接入资源。将 Win2008 的主机路由发布。

[FW-sslvpn-context-SSL_VPN]ip-route-list Win2008
[FW-sslvpn-context-SSL_VPN-route-list-Win2008]include 192.168.102.1 32

步骤 5：创建资源组，将前面创建的资源都关联进来。

[FW-sslvpn-context-SSL_VPN]policy-group Resource_List
[FW-sslvpn-context-SSL_VPN-policy-group-Resource_List]resources url-list Web_List
[FW-sslvpn-context-SSL_VPN-policy-group-Resource_List]resources port-forward TCP_lIST
[FW-sslvpn-context-SSL_VPN-policy-group-Resource_List]ip-tunnel access-route ip-route-list Win2008
[FW-sslvpn-context-SSL_VPN-policy-group-Resource_List]ip-tunnel address-pool SSL_Pool mask 24

步骤 9：创建角色用户，关联要授权的用户 zhangsan。

[FW]user-identity role name zhangsan_Au
[FW-identity-role-zhangsan_Au]user name zhangsan

步骤 10：配置上一步创建的角色用户的角色授权，关联资源组，开启三种接入方式

[FW-sslvpn-context-SSL_VPN]role zhangsan_Au
[FW-sslvpn-context-SSL_VPN-role-zhangsan_Au]resources policy-group Resource_List
[FW-sslvpn-context-SSL_VPN-role-zhangsan_Au]web-access enable
[FW-sslvpn-context-SSL_VPN-role-zhangsan_Au]ip-tunnel enable

步骤 11：开启 SSL VPN 服务。

[FW-sslvpn-context-SSL_VPN]service enable

配置 SSL VPN 相关安全策略

步骤 1：创建 Win2008 所在网段，防火墙公网口，防火墙内网口，SSL VPN 虚拟地址池的 IP 地址对象。

[FW]object-group ip address VLAN10
[FW-obj-grp-ip-VLAN10]network subnet address 192.168.102.0 24
[FW]object-group ip address FW_LAN
[FW-obj-grp-ip-FW_LAN]network host address 10.1.1.1
[FW]object-group ip address FW_WAN
[FW-obj-grp-ip-FW_WAN]network host address 100.1.1.2
[FW]object-group ip address SSL_Pool
[FW-obj-grp-ip-SSL_Pool]network subnet 1.1.1.0 24

步骤 2：创建允许 SSL VPN 双向协议及业务流量的安全策略。源安全域和目的安全域都是 Trust、Untrust、Local。源地址和目的地址都是 Win2008 所在网段，防火墙公网口，防火墙内网口，SSL VPN 虚拟地址池。

[FW]security-policy ip
[FW-security-policy-ip]rule name SSLVPN
[FW-security-policy-ip-1-SSLVPN]source-zone Untrust
[FW-security-policy-ip-1-SSLVPN]source-zone Trust
[FW-security-policy-ip-1-SSLVPN]source-zone Local
[FW-security-policy-ip-1-SSLVPN]destination-zone Local
[FW-security-policy-ip-1-SSLVPN]destination-zone Trust
[FW-security-policy-ip-1-SSLVPN]destination-zone Untrust
[FW-security-policy-ip-1-SSLVPN]source-ip SSL_Pool
[FW-security-policy-ip-1-SSLVPN]source-ip VLAN10
[FW-security-policy-ip-1-SSLVPN]source-ip FW_LAN
[FW-security-policy-ip-1-SSLVPN]source-ip FW_WAN
[FW-security-policy-ip-1-SSLVPN]destination-ip SSL_Pool
[FW-security-policy-ip-1-SSLVPN]destination-ip VLAN10
[FW-security-policy-ip-1-SSLVPN]destination-ip FW_LAN
[FW-security-policy-ip-1-SSLVPN]destination-ip FW_WAN
[FW-security-policy-ip-1-SSLVPN]action pass

效果验证

Web 接入效果验证

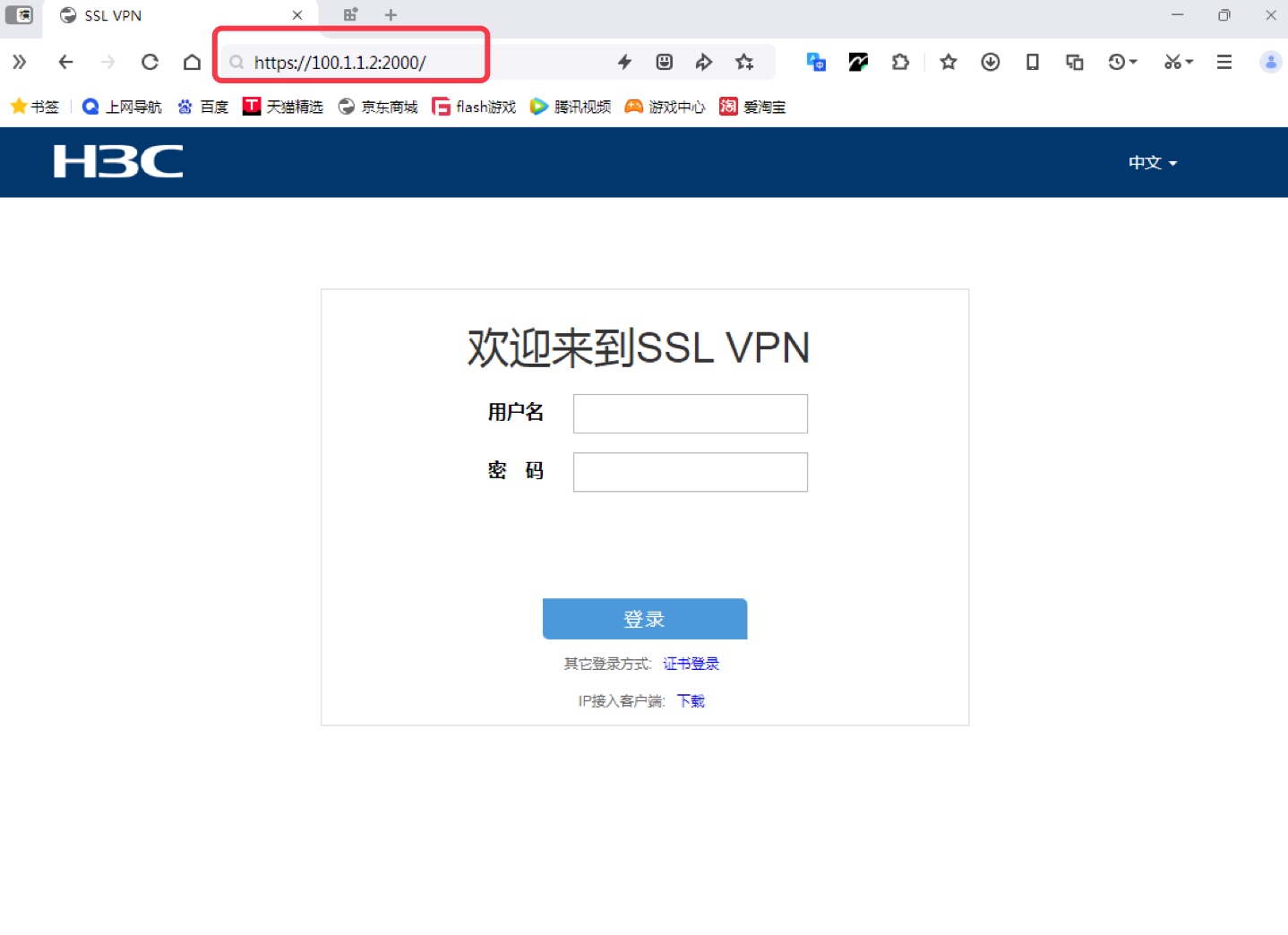

步骤 1：将 Win7-1 虚拟机的网卡模式改为桥接 VMnet15，并将 IP 地址配置为 200.2.2.2/24，网关为 200.2.2.1。然后在浏览器中通过防火墙的公网地址和端口访问 SSL VPN。

图 1-26

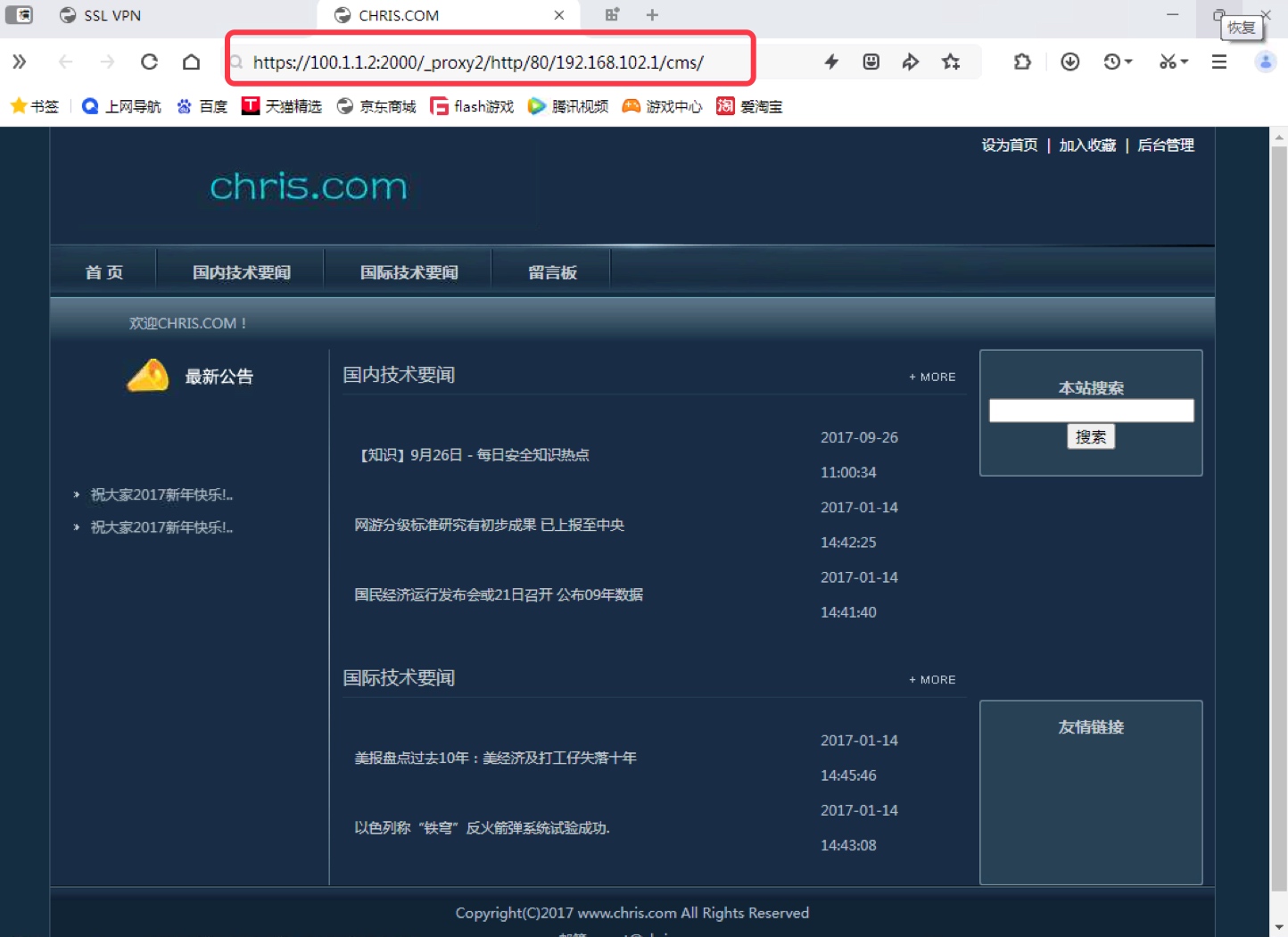

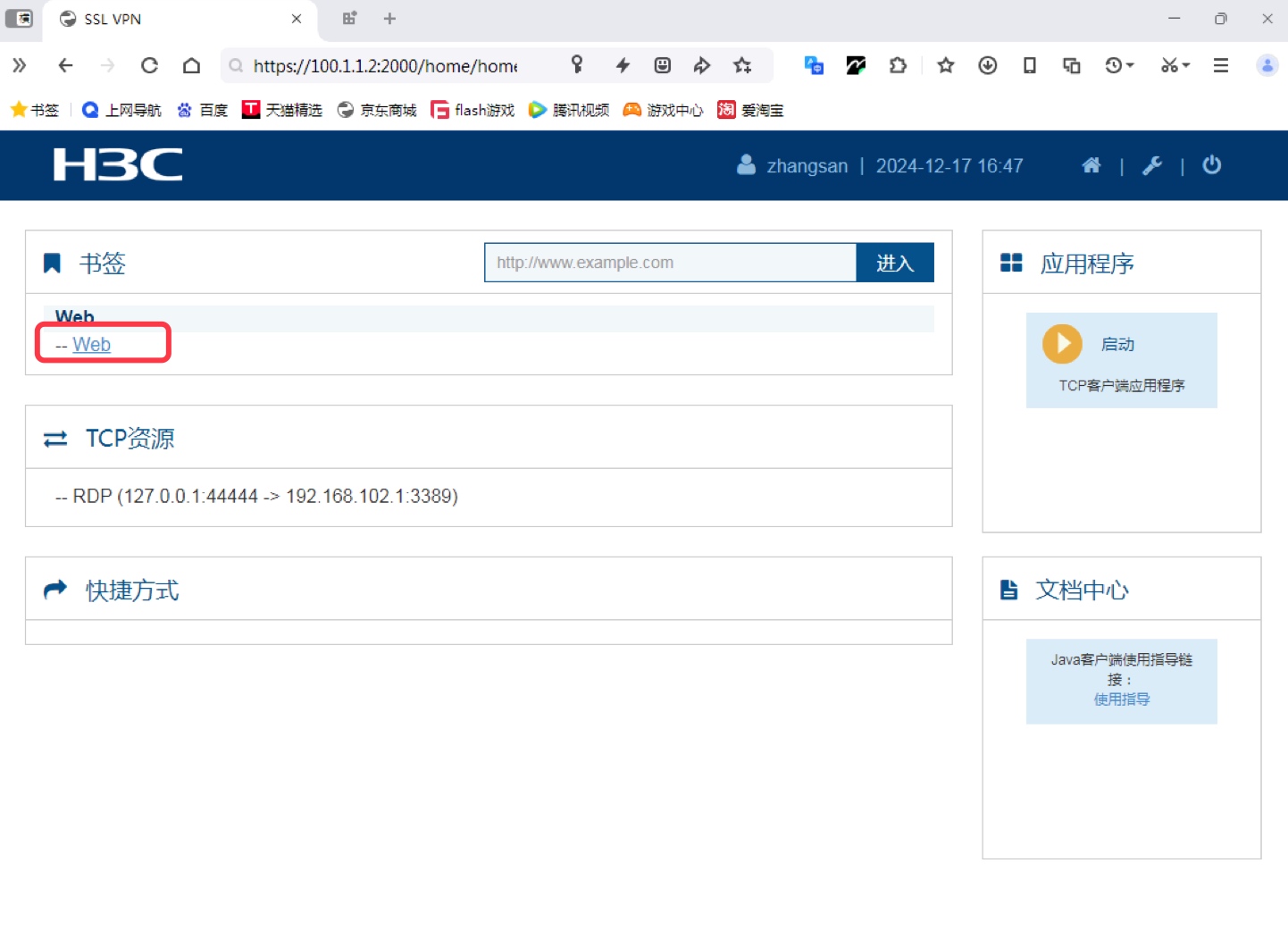

步骤 2：使用 zhangsan 用户登录后，可以在页面中看到授权的 Web 和 TCP 资源列表。点击 Web 资源中的链接，可以打开 Win2008 中的网站。并且观察 URL 可以发现客户端并不是直接访问了网站，而是通过 SSL VPN 进行了协议代理。

图 1-27

图 1-28
TCP 接入效果验证

步骤 1：在客户端上安装 Java 运行环境，方法自行查阅。

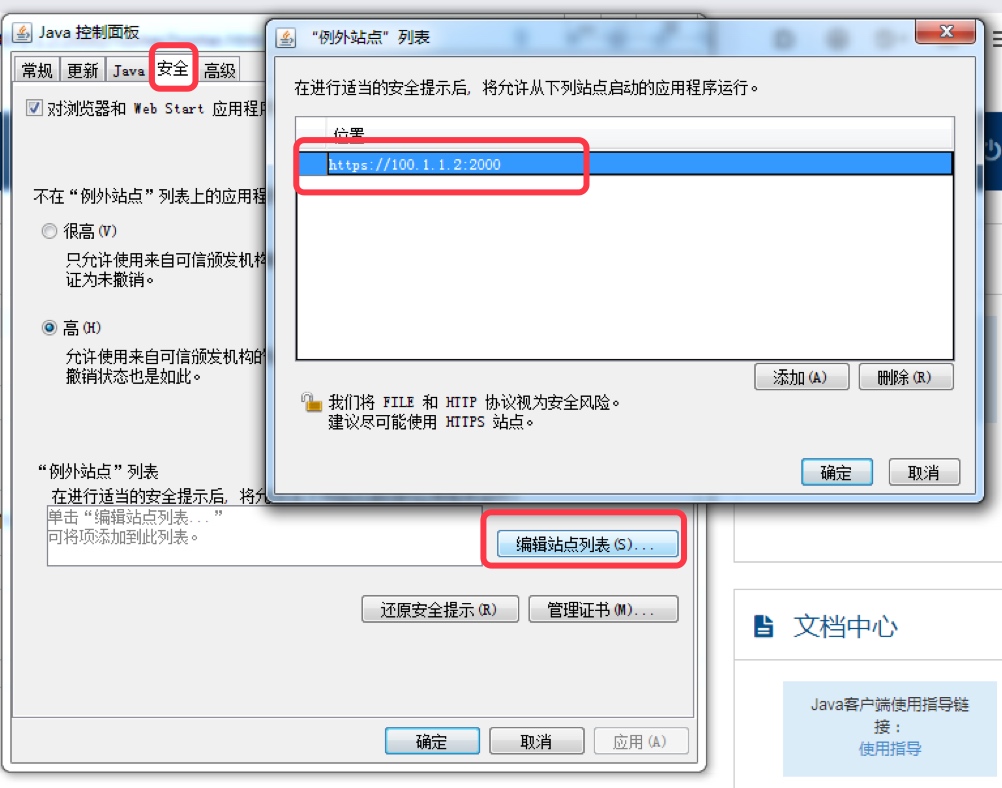

步骤 2：在 Java 控制面板的安全配置中，点击例外站点列表的编辑按钮，将 SSL VPN 的 URL 地址加入到例外站点列表。

图 1-29

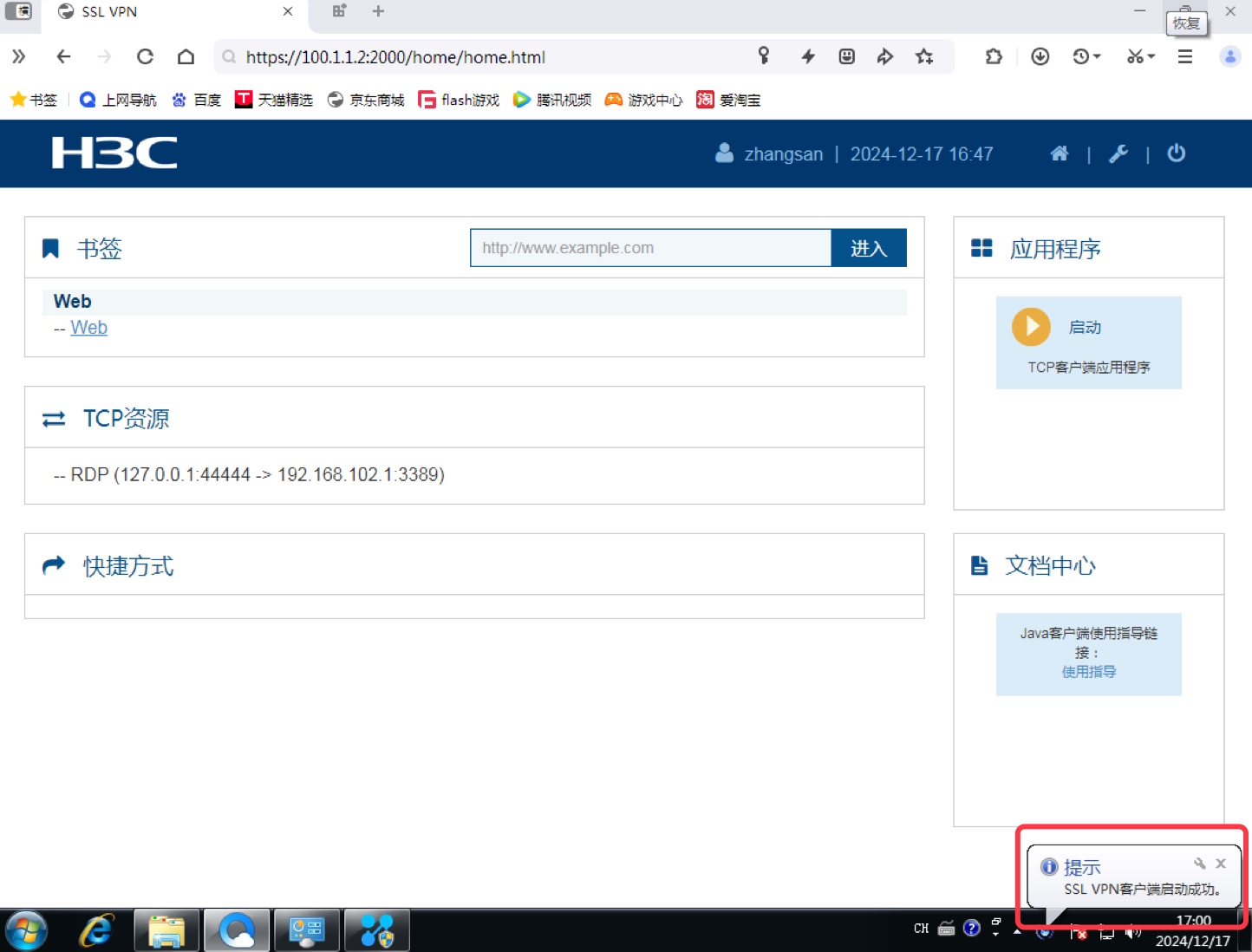

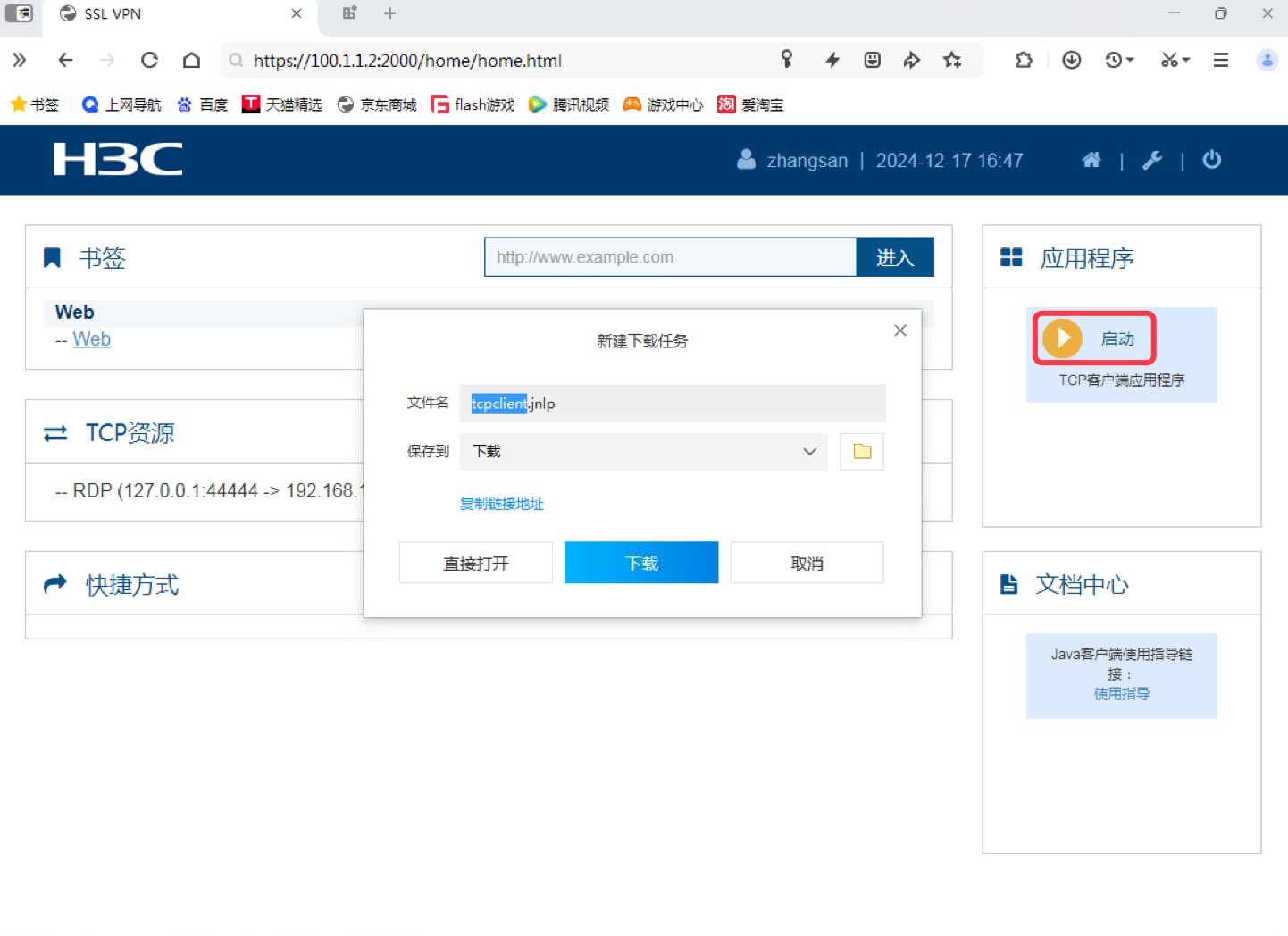

步骤 3：在 SSL VPN 主界面中点击 启动 TCP 客户端应用程序，下载并运行 TCP 代理插件。运行成功后会在右下角显示。

图 1-30

图 1-31

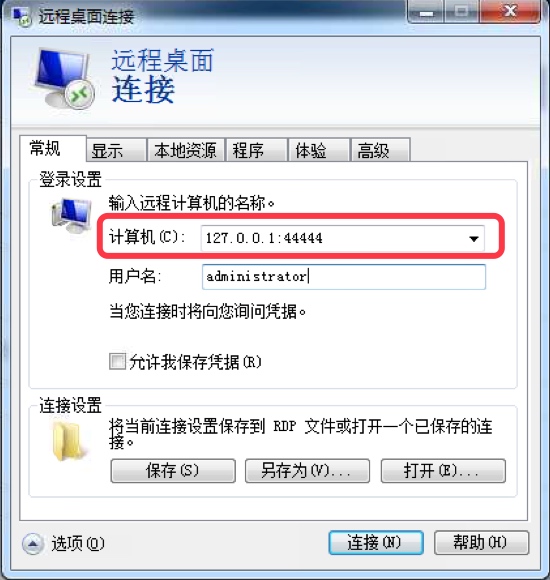

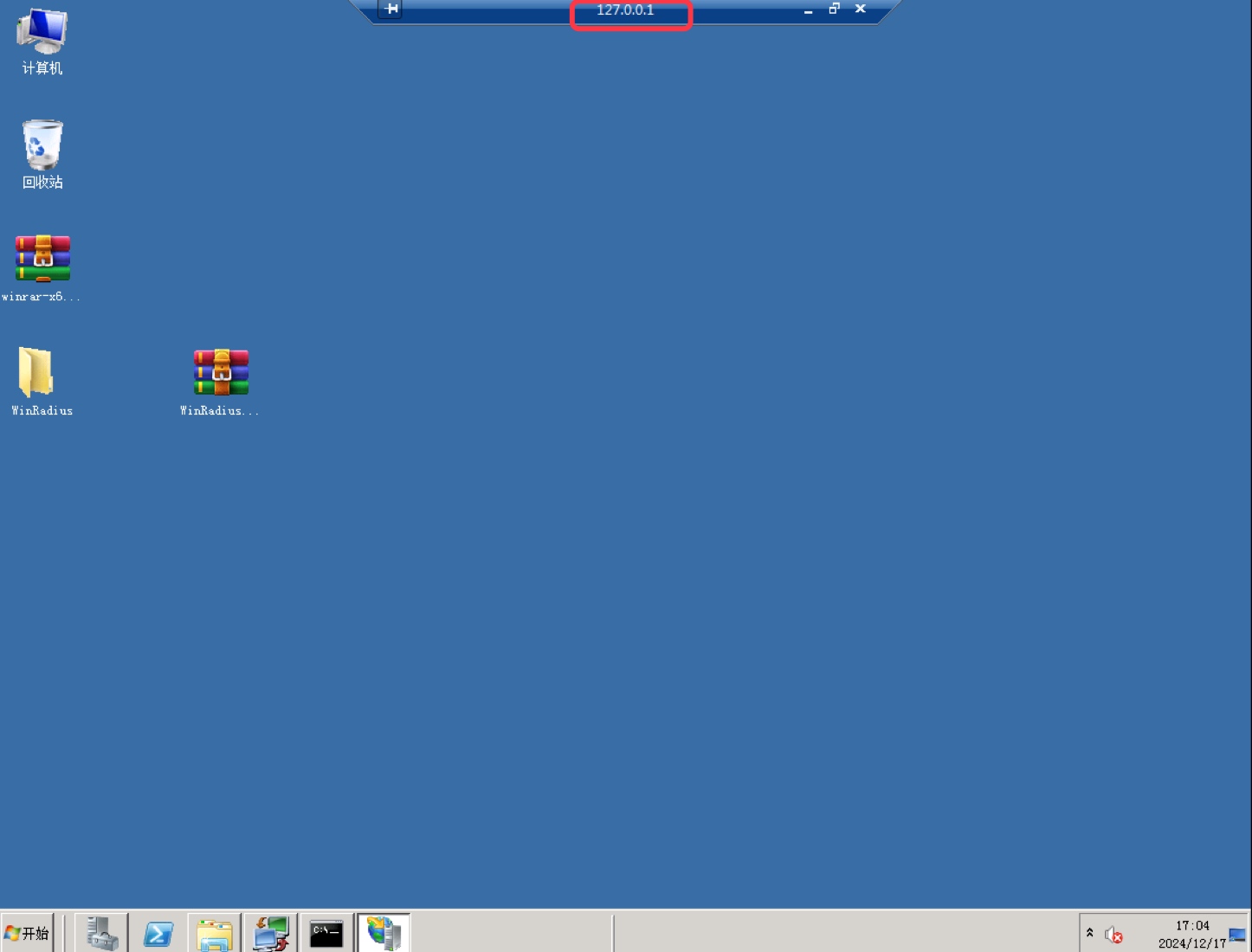

步骤 4：在客户端上运行远程桌面连接，连接地址为 127.0.0.1:44444，可以登录 Win2008 的远程桌面控制（需要自行开启 Win2008 的远程桌面服务）。

图 1-32

图 1-33
IP 接入效果验证

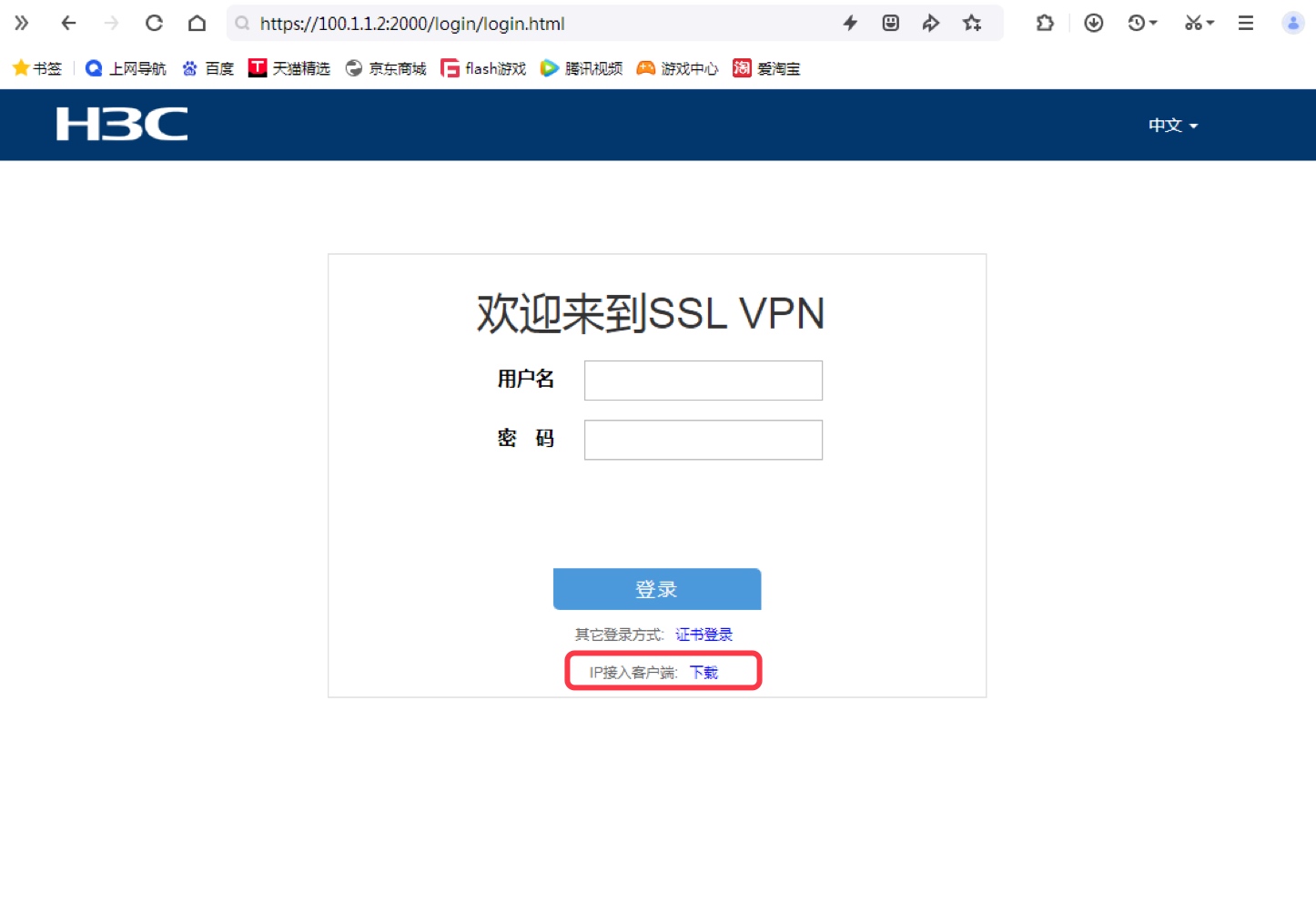

步骤 1：在 SSL VPN 登录页面点击下载 IP 接入客户端。也可自行下载安装 iNode。

图 1-34

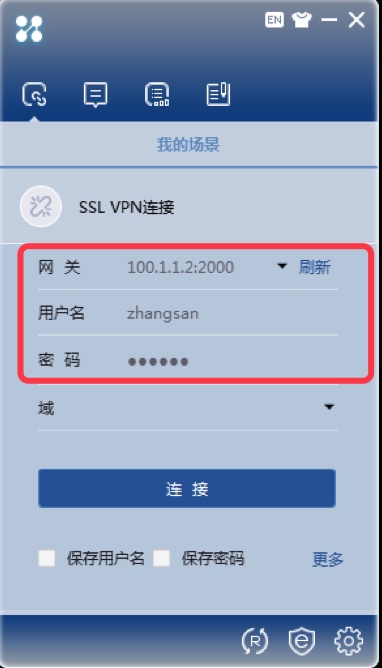

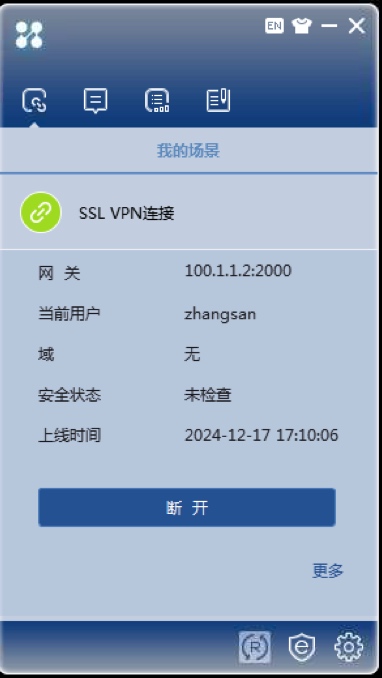

步骤 2：安装并运行客户端程序，在网关处填写 SSL VPN 的地址和端口，点击 刷新 后可输入用户名和密码登录。

图 1-35

图 1-36

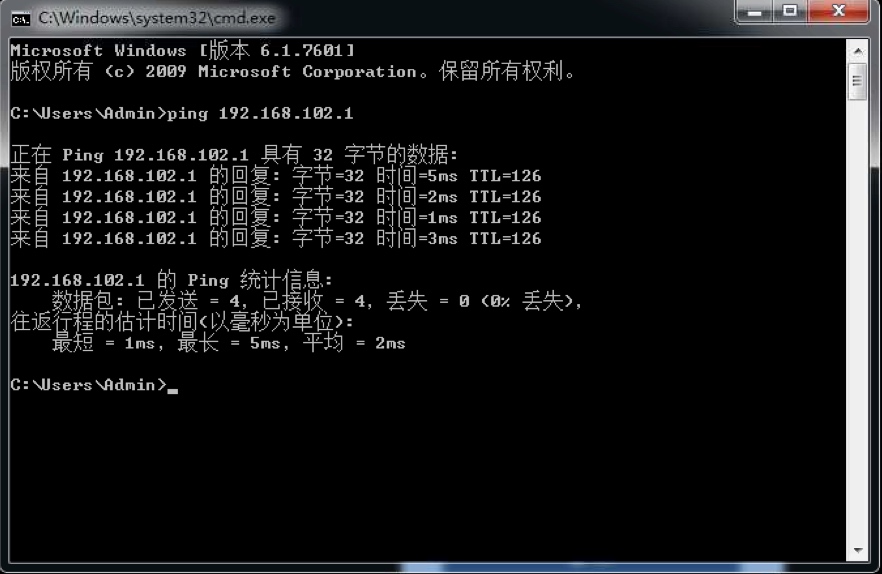

步骤 3：此时客户端已具备访问 Win2008 所有端口的权限。可以 Ping 通 Win2008。

图 1-37
