Portal 认证实验（LDAP 方案）

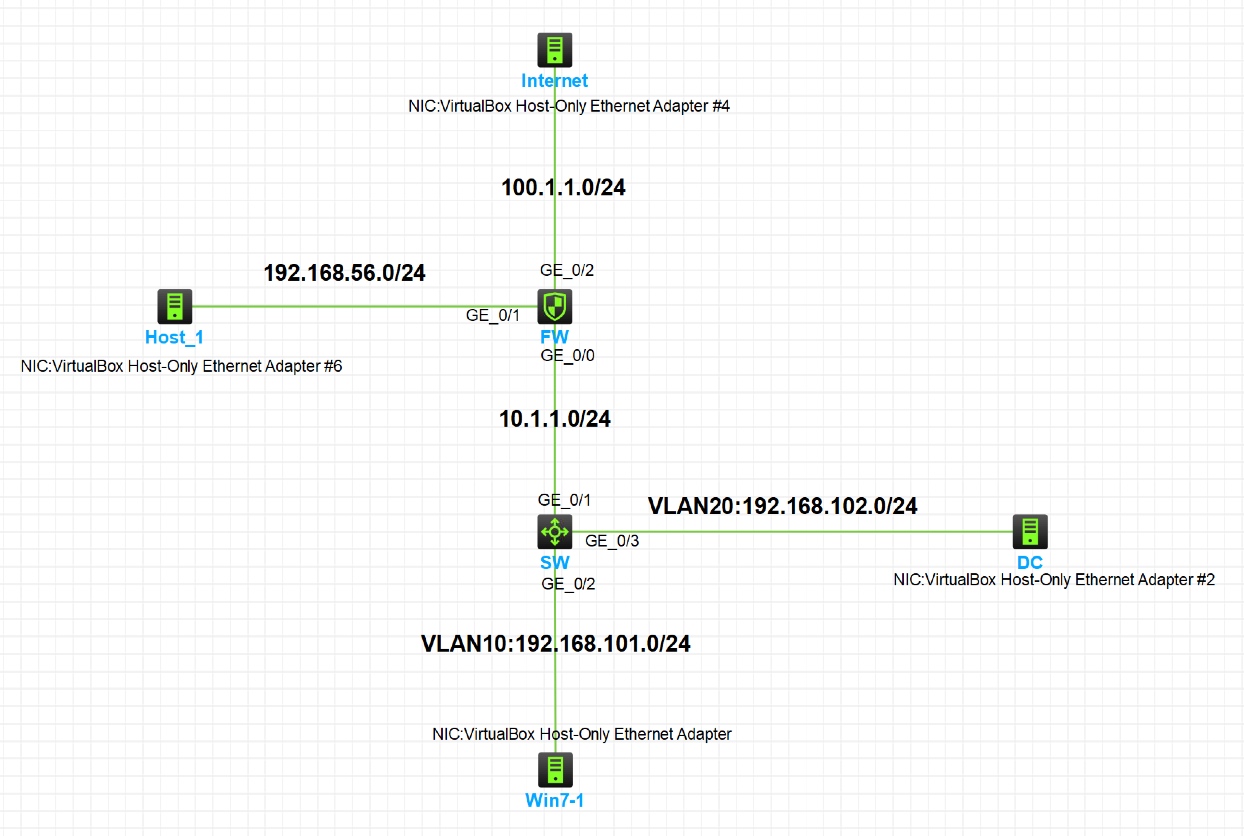

实验拓扑
注：此实验务必按照拓扑所示接口连接线缆，且运行前置环境中的 Win7-1、Windows Server 2016、Windows Server 2003 三台虚拟机。防火墙内存务必配置为 2G 以上。实验步骤中防火墙的配置可在 “Web 控制台配置方法” 和 “命令行配置方法” 中任选一种。
实验需求
- 按照图示配置防火墙，使 Win7-1 虚拟机可以访问互联网。
- 将 Windows Server 2016 配置为 DC（域控制器），域名为 dfm.com。并在 OU 中创建账户。
- 在防火墙上配置基于 LDAP 的 Portal 认证，使 Win7-1 虚拟机需要通过域账户认证才能上网。
其他设备基础配置
配置交换机。
步骤 1：在 SW 上创建 VLAN10、VLAN20 和 VLAN30，将连接 Win7-1 虚拟机接口加入 VLAN10，连接 Radius 的接口加入 VLAN20，连接防火墙的接口加入 VLAN30
[SW]vlan 10 [SW-vlan10]port g1/0/2 [SW-vlan10]vlan 20 [SW-vlan20]port g1/0/3 [SW-vlan20]vlan 30 [SW-vlan30]port g1/0/1步骤 2：在 SW 上为 VLAN10、VLAN20、VLAN30 创建三层接口并配置 IP 地址。
[SW]interface vlan 10 [SW-Vlan-interface10]ip address 192.168.101.254 24 [SW]interface vlan 20 [SW-Vlan-interface20]ip address 192.168.102.254 24 [SW]interface vlan 30 [SW-Vlan-interface30]ip address 10.1.1.2 30步骤 3：在 SW 上配置缺省路由，下一跳指向防火墙。
[SW]ip route-static 0.0.0.0 0 10.1.1.1将 Windows Server 2016 虚拟机配置为域控制器，并创建 OU 和域账户。
步骤 1：将 Windows Server 2016 配置为域控制器，域名是 dfm.com。配置方法自行查阅。

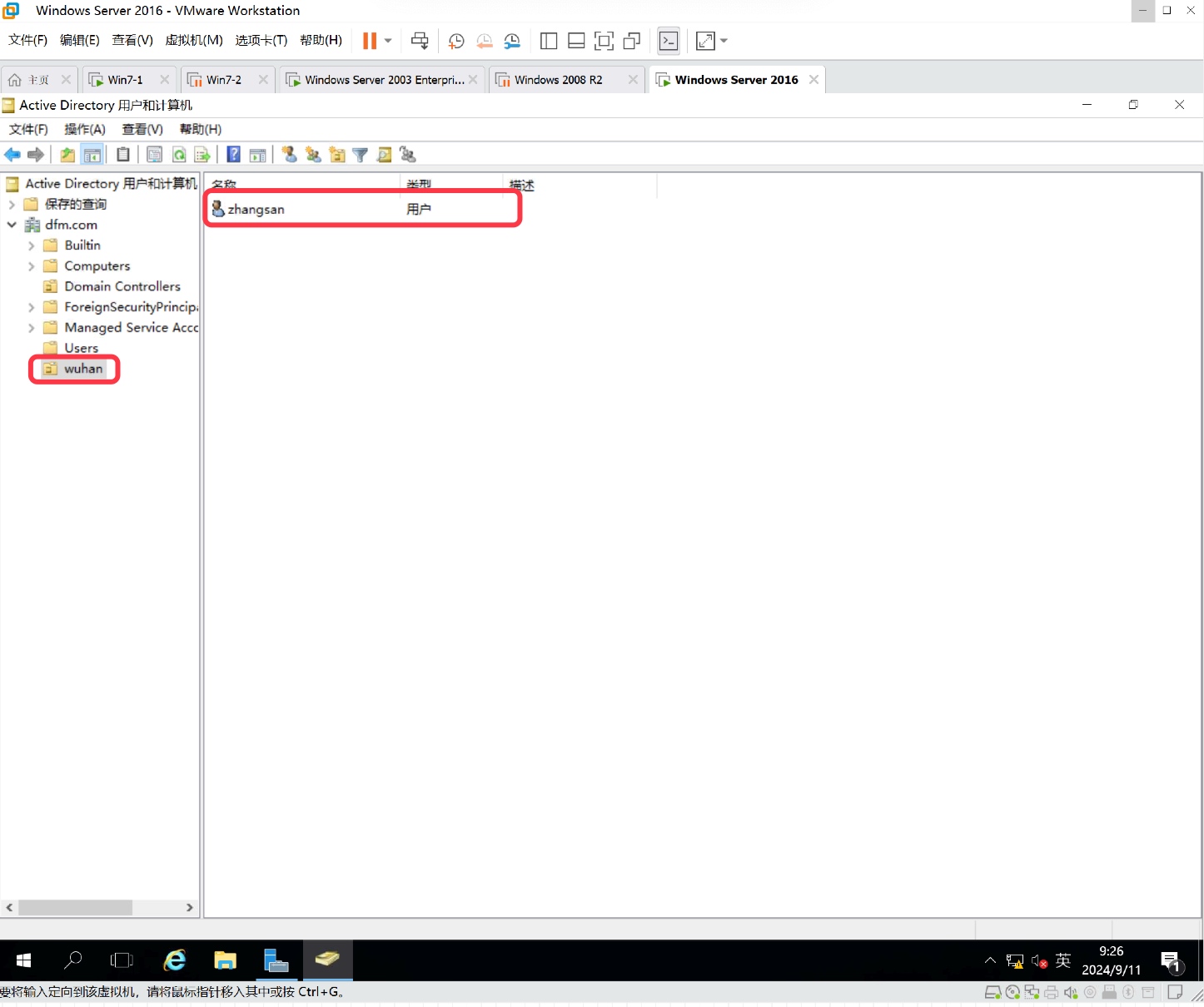

步骤 2：在 Active Directory 用户和计算机中创建名为 wuhan 的组织单位，在该组织单位中创建账户，用于后续 Portal 认证。
图 1-2
防火墙 Web 控制台配置方法
配置防火墙使 Win7-1 虚拟机可以访问互联网。步骤参考防火墙三层模式部署实验。

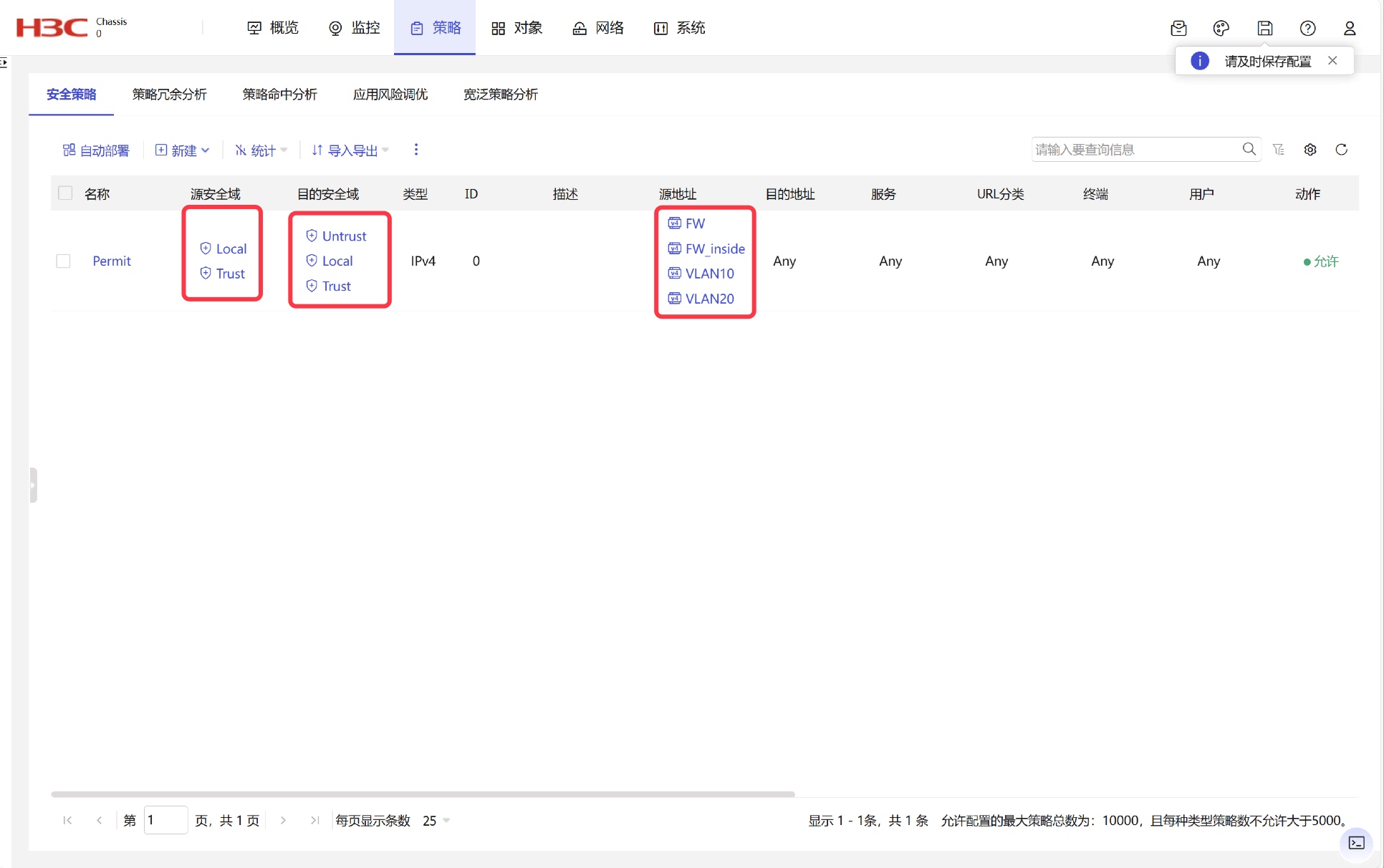

注：本实验中由于客户端需要访问防火墙的 Portal 服务，需要在安全策略中放通 Trust 到 Local 的流量。另外，防火墙和 LDAP 服务器之间需要通信，还需要配置安全策略放通域控制器与防火墙内网口地址的双向流量。安全策略配置要点如下：
图 1-3
图 1-4 配置基于 LDAP 方案的 Portal 认证。

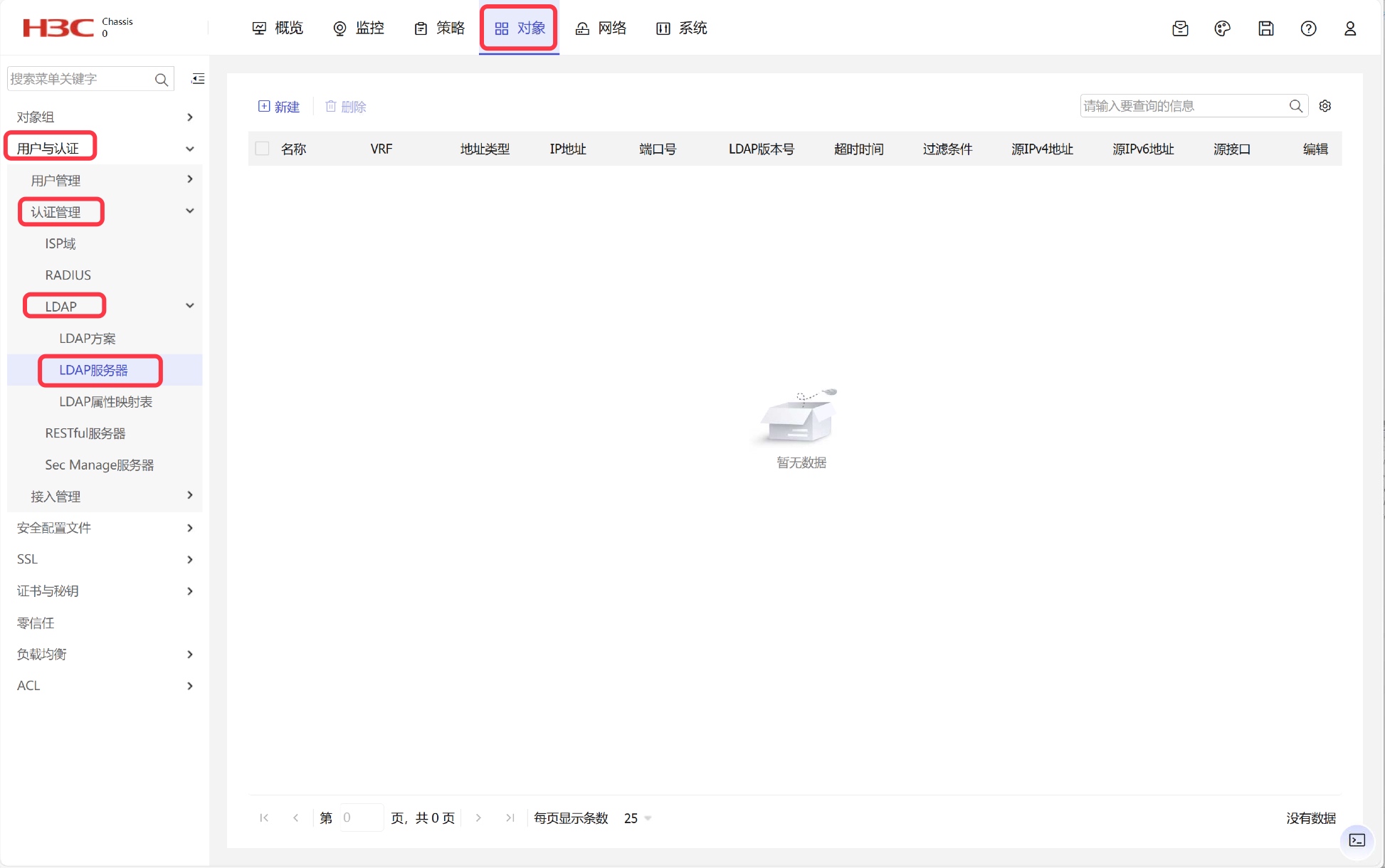

步骤 1：点击
对象-用户与认证-认证管理-LDAP-LDAP 服务器。
图 1-5 步骤 2：点击新建，创建 LDAP 服务器。服务器地址填写 DC 的 IP 地址，源地址为防火墙内网口地址，管理员 DN 为 “用户名@域名” 格式。LDAP 版本选择 V3，用户 DN 查询的起始节点为 wuhan 组织单位的 DN。用户 DN 查询的范围选择所有子目录，用户名称格式为不携带 ISP 域名。
图 1-6 步骤 3：点击

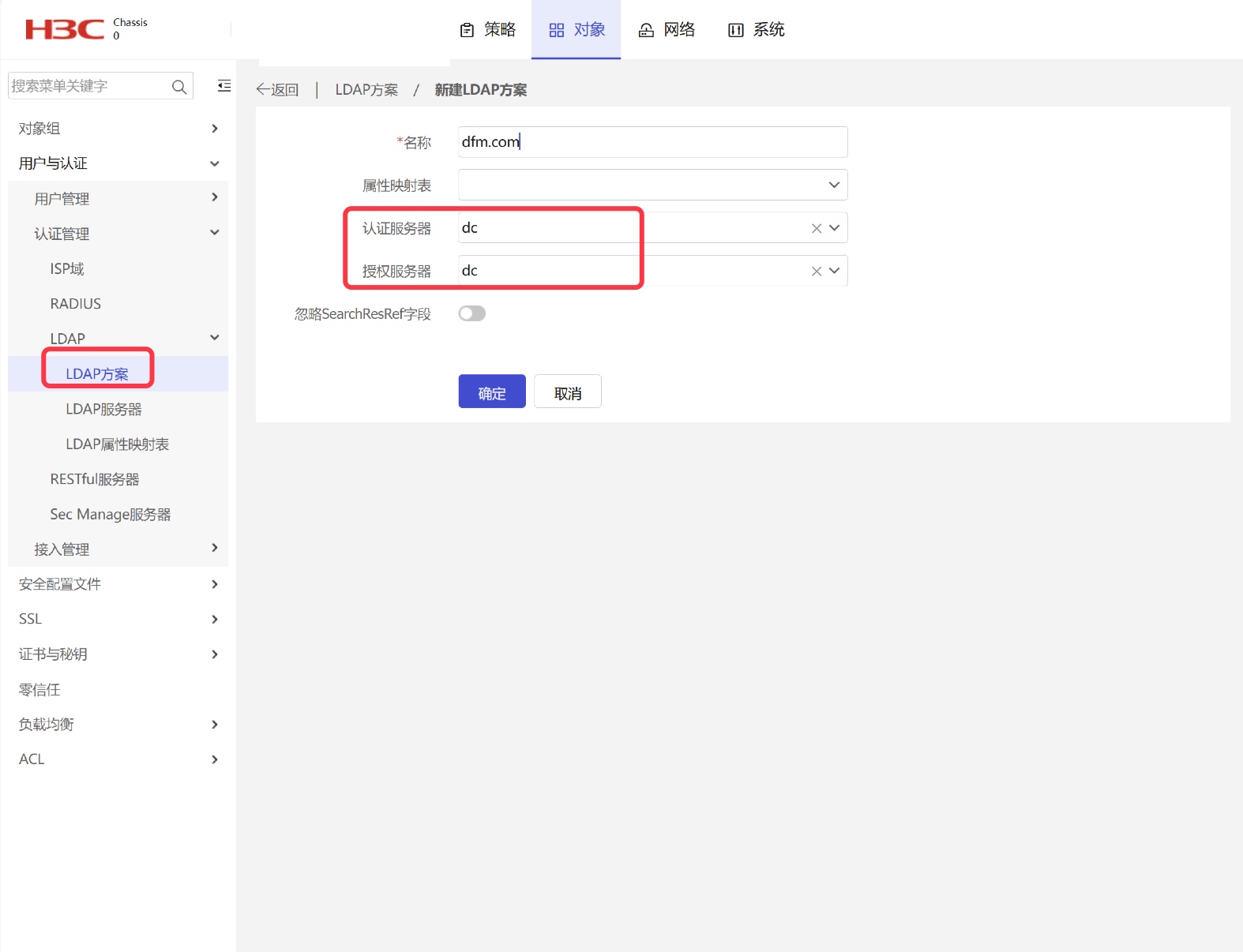

LDAP 方案，点击新建创建 LDAP 方案，认证服务器和授权服务器都选择为上一步创建的 LDAP 服务器。
图 1-7 步骤 4：点

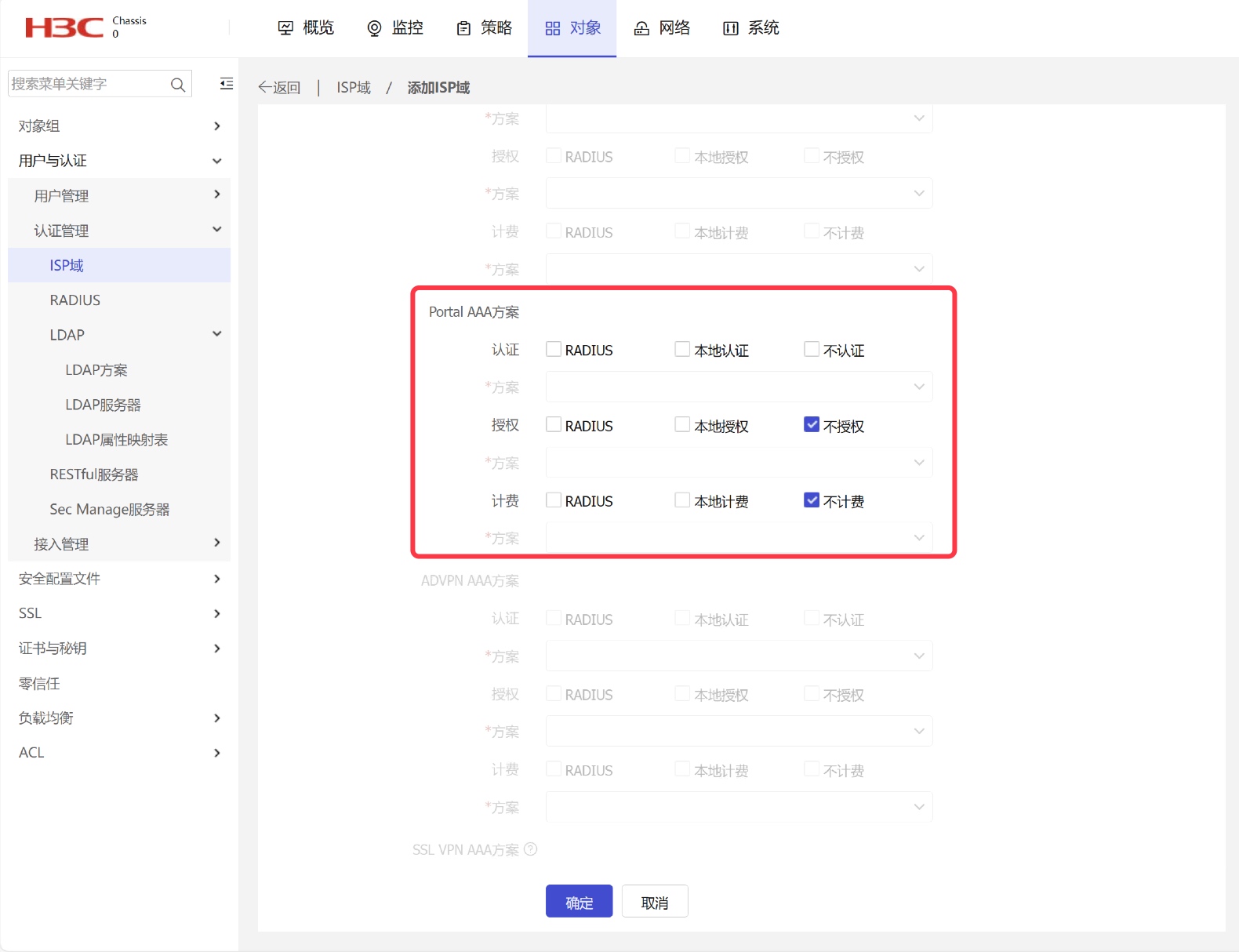

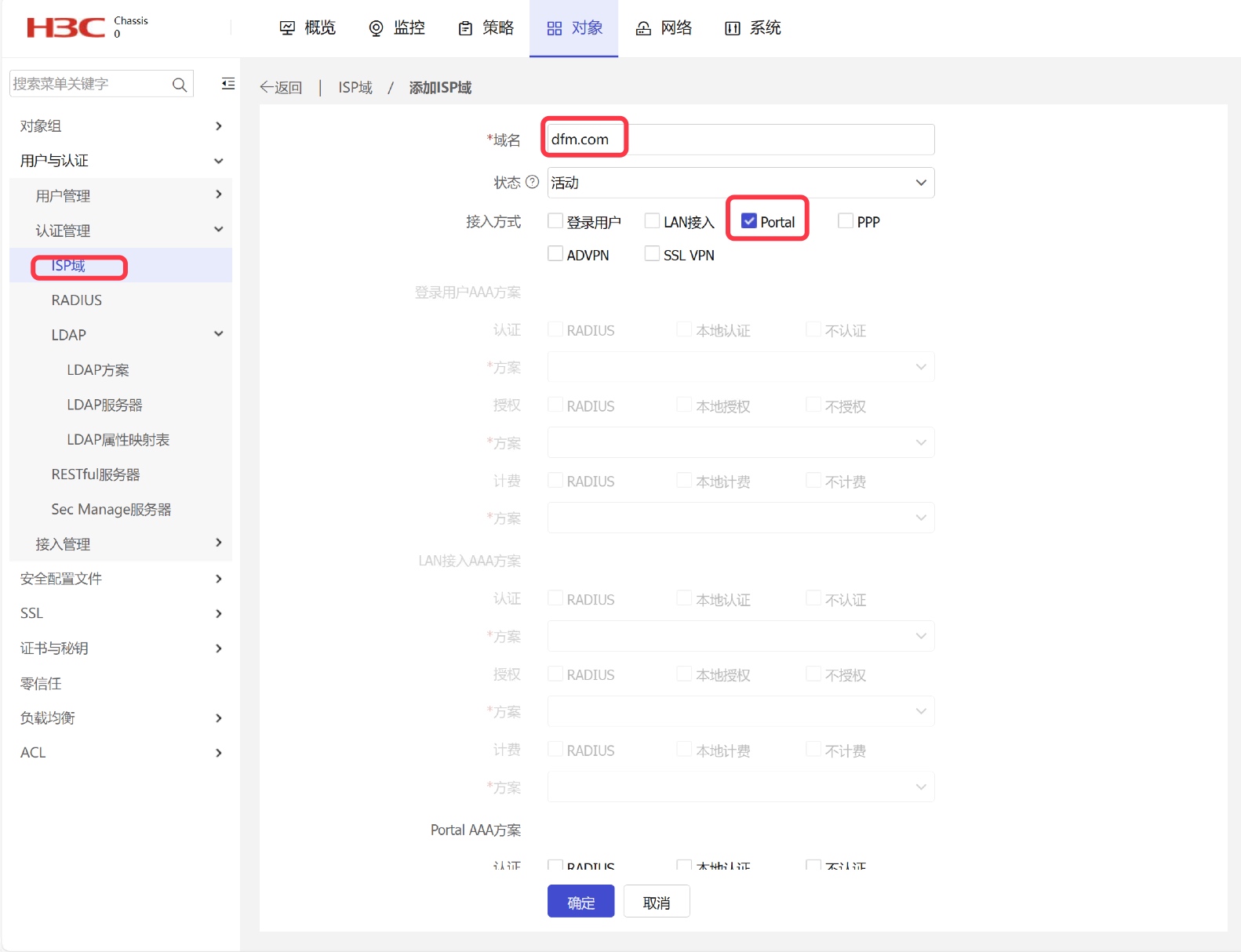

ISP 域，点击新建创建 ISP 域方案。域名与 Windows 域的域名保持一致，接入方式钩选 Portal，将 Portal AAA 方案的授权和计费钩选不授权和不计费，认证不钩选任何选项，然后用命令在该域方案中调用 LDAP 认证。（由于模拟器的 Web 界面中不支持 Portal 调用 LDAP 认证方案，这里认证的选择只能通过命令行配置）。
图 1-8
图 1-9 [FW]domain dfm.com [FW-isp-dfm.com]authentication portal ldap-scheme dfm.com步骤 5：点击
接入管理-Portal，再点击本地 Portal Web 服务器。
图 1-10 步骤 6：点击新建，将认证页面文件打包上传到系统中。认证协议和端口保持默认即可。
图 1-11
图 1-12 步骤 7：点击
Portal Web 服务器。新建 Portal Web 服务器，URL 是防火墙本机的 IP 地址加上 portal 目录。
图 1-13 步骤 8：点击

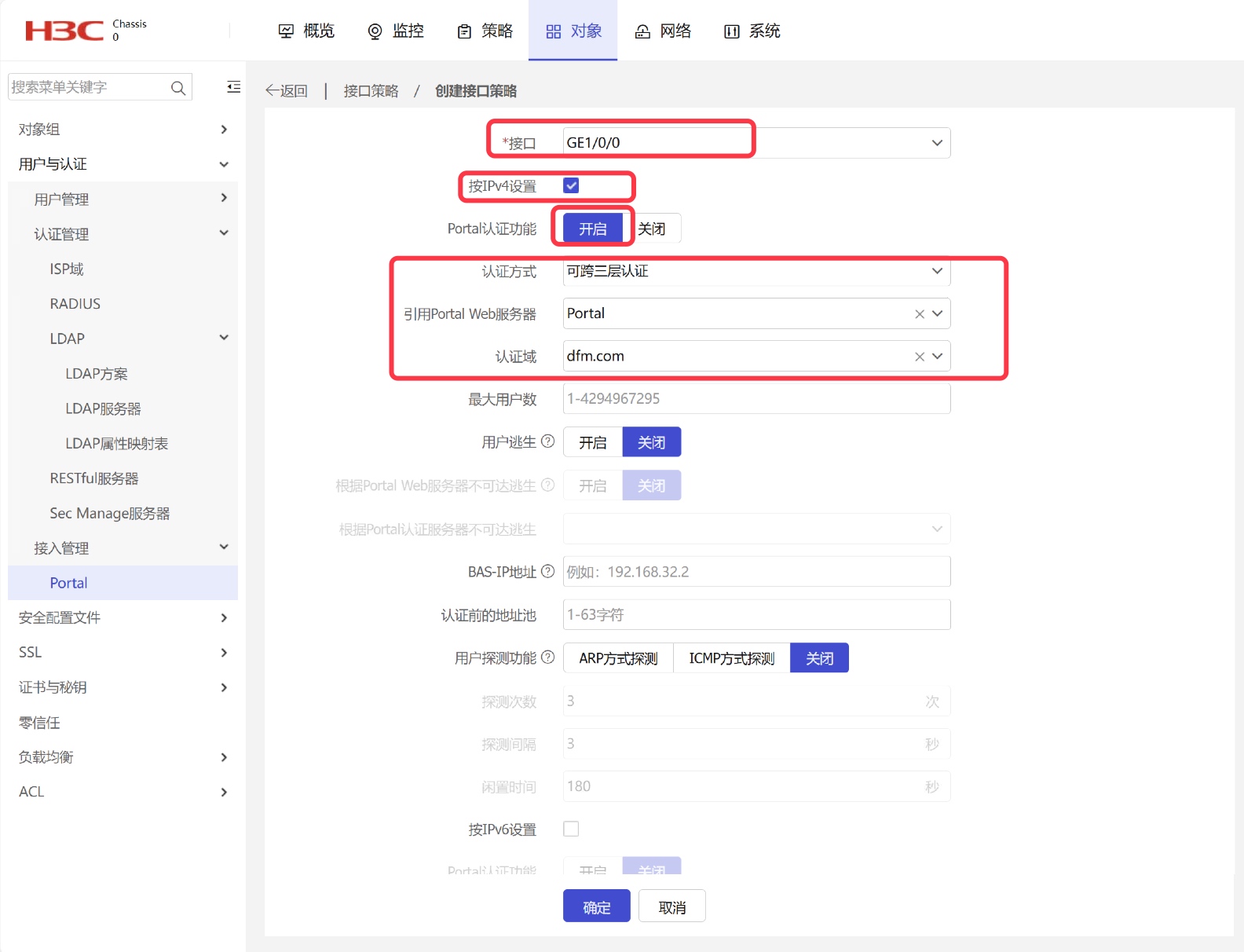

接口策略，新建接口策略。接口选择为防火墙内网口。勾选按 IPv4 设置，开启 Portal 认证，认证方式选择可跨三层认证。引用 Portal Web 服务器选择上一步创建的服务器，认证域选择上一步创建的域方案即可。
图 1-14 步骤 9：为了使通过域名访问网站也能触发 Portal 页面，需要配置认证前放通 DNS 流量。点击
免认证规则，新建规则。设置为基于目的 IP 配置，目的 IP 为任意 IPv4 地址，端口号 UDP 53。

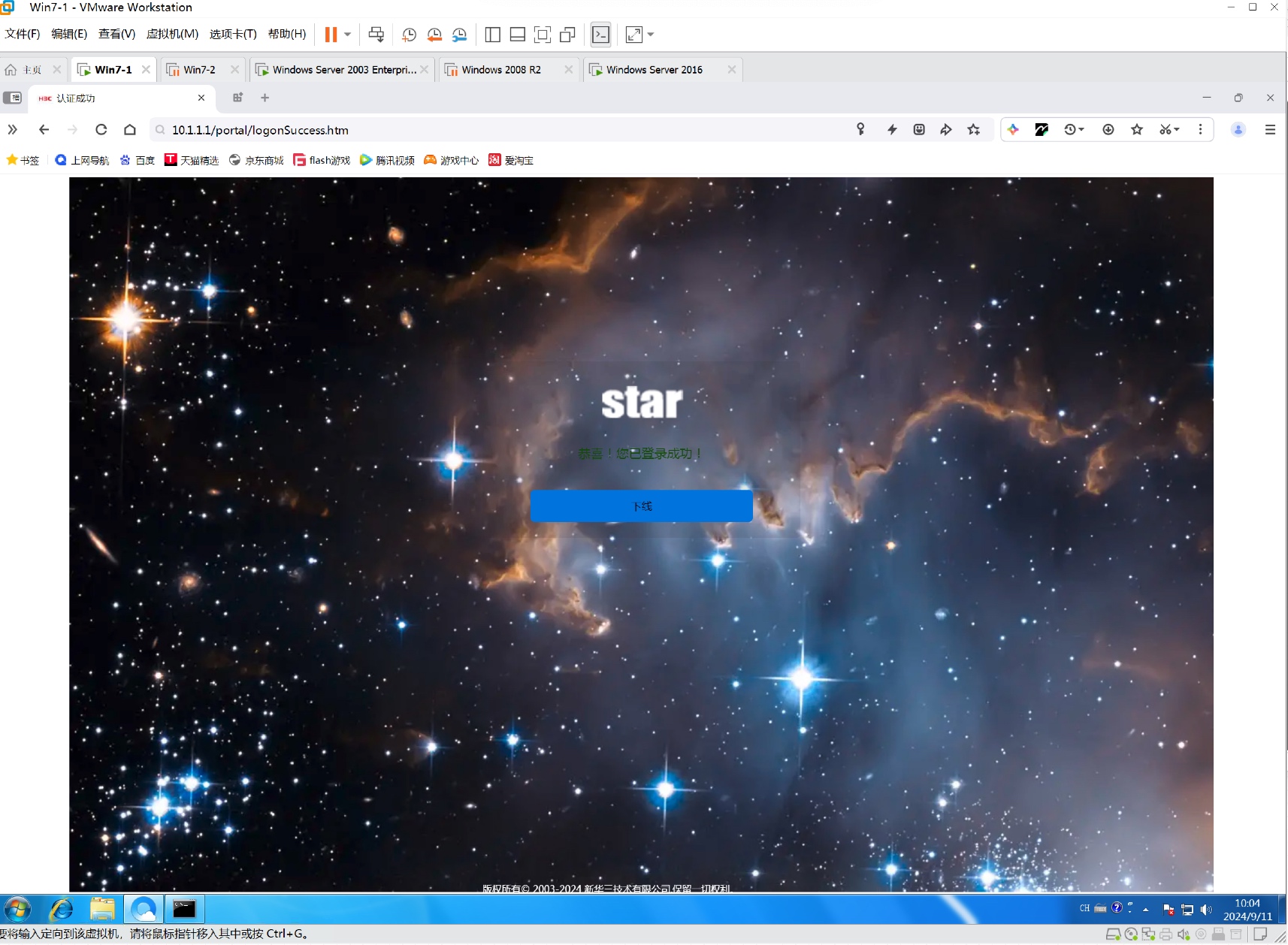

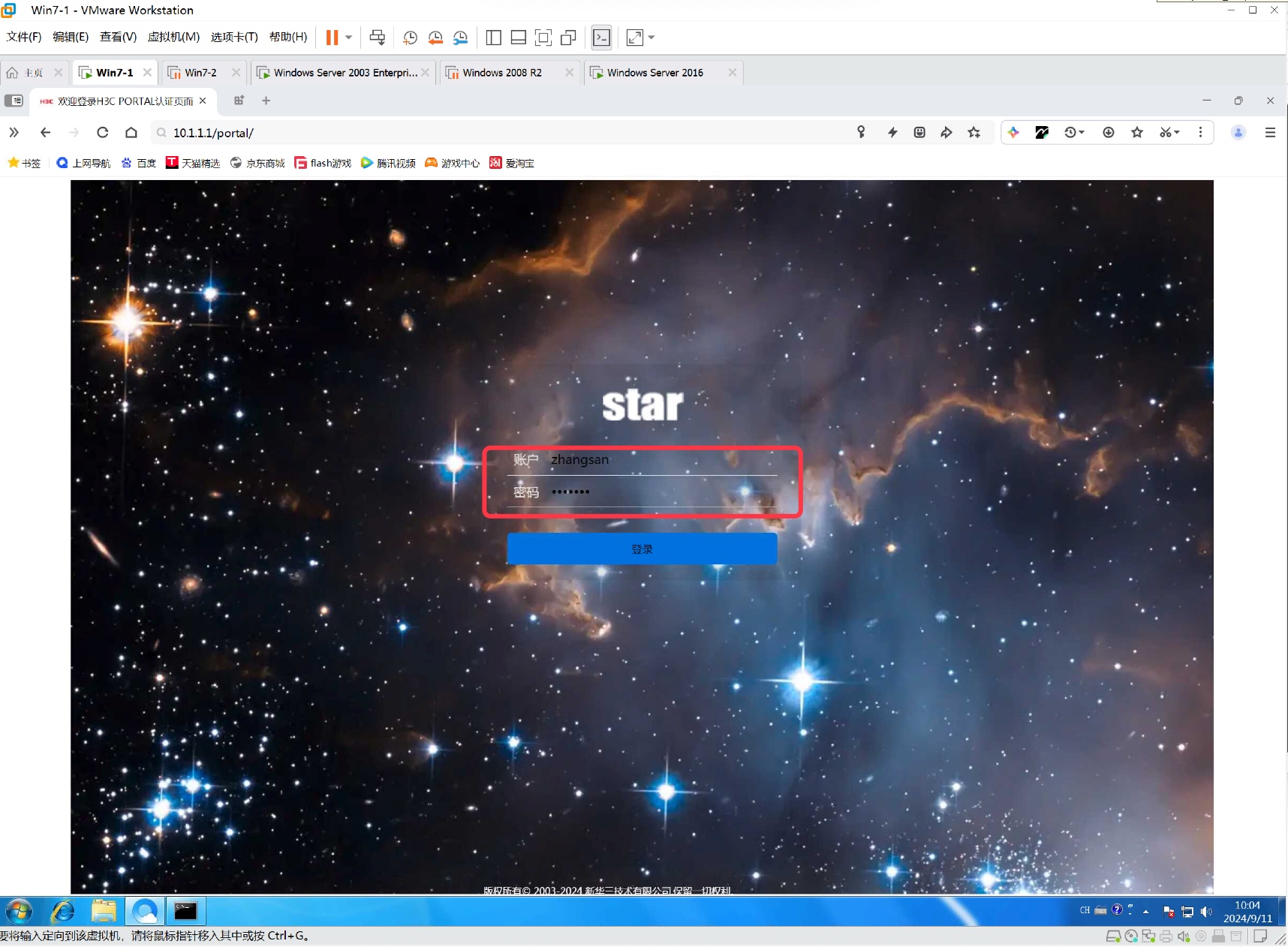

图 1-15 在 Win7-1 虚拟机上访问任意网站，浏览器将被重定向到 Portal 认证页面。使用在域控制器上设置的账户登录后才可以正常上网。点击下线后，则无法上网。
图 1-16
图 1-17
防火墙命令行控制台配置方法
配置防火墙使 Win7-1 虚拟机可以访问互联网。步骤参考防火墙三层模式部署实验。安全策略配置要点如下：
[FW]object-group ip address FW [FW-obj-grp-ip-FW]network host address 100.1.1.2 [FW]object-group ip address FW_inside [FW-obj-grp-ip-FW_inside]network host address 10.1.1.1 [FW]object-group ip address VLAN10 [FW-obj-grp-ip-VLAN10]network subnet 192.168.101.0 255.255.255.0 [FW]object-group ip address VLAN20 [FW-obj-grp-ip-VLAN20]network subnet 192.168.102.0 255.255.255.0[FW]security-policy ip [FW-security-policy-ip]rule 0 name Permit [FW-security-policy-ip-0-Permit]action pass [FW-security-policy-ip-0-Permit]source-zone Local [FW-security-policy-ip-0-Permit]source-zone Trust [FW-security-policy-ip-0-Permit]destination-zone Untrust [FW-security-policy-ip-0-Permit]destination-zone Local [FW-security-policy-ip-0-Permit]destination-zone Trust [FW-security-policy-ip-0-Permit]source-ip FW [FW-security-policy-ip-0-Permit]source-ip FW_inside [FW-security-policy-ip-0-Permit]source-ip VLAN10 [FW-security-policy-ip-0-Permit]source-ip VLAN20配置基于 Radius 方案的 Portal 认证。
步骤 1：创建 LDAP 服务器，设置 LDAP 服务器的地址，源地址，域管理员的账户和密码、查询入口 DN。
[FW]ldap server dc [FW-ldap-server-dc]login-dn administrator@dfm.com [FW-ldap-server-dc]search-base-dn ou=wuhan,dc=dfm,dc=com [FW-ldap-server-dc]ip 192.168.102.10 [FW-ldap-server-dc]login-password simple 123.com [FW-ldap-server-dc]source-ip 10.1.1.1步骤 2：创建 LDAP 认证方案，调用上一步的 LDAP 服务器。
[FW]ldap scheme dfm.com [FW-ldap-dfm.com]authentication-server dc [FW-ldap-dfm.com]authorization-server dc步骤 3：创建 ISP 域，Portal 认证使用 LDAP，并调用上一步创建的方案。授权和计费设置为无。
[FW]domain dfm.com [FW-isp-dfm.com]authentication portal ldap-scheme dfm.com [FW-isp-dfm.com]authorization portal none [FW-isp-dfm.com]accounting portal none步骤 4：将认证页面文件打包上传到防火墙。可通过 USB 或 FTP 等方法上传。
步骤 5：创建本地 Portal Web 服务器，服务器认证页面文件指定为上一步上传的压缩包。
[FW]portal local-web-server http [FW-portal-local-websvr-http]default-logon-page portal.zip步骤 6：创建 Portal Web 服务器，配置 Portal 认证页面的地址。
[FW]portal web-server dfm [FW-portal-websvr-dfm]url http://10.1.1.1/portal步骤 7：在连接内网的接口上配置 Portal 认证策略。配置认证方法为可跨三层认证，并调用上一步创建的 Portal Web 服务器。调用前面创建的 ISP 域方案
[FW]interface g1/0/0 [FW-GigabitEthernet1/0/0]portal enable method layer3 [FW-GigabitEthernet1/0/0]portal apply web-server dfm [FW-GigabitEthernet1/0/0]portal domain dfm.com步骤 8：为了使通过域名访问网站也能触发 Portal 页面，配置认证前放通 DNS 流量。
[FW]portal free-rule 0 destination ip any udp 53在 Win7-1 虚拟机上访问任意网站，浏览器将被重定向到 Portal 认证页面。使用在域控制器上创建的账户登录后才可以正常上网。点击下线后，则无法上网。
