IPSec VPN 实验

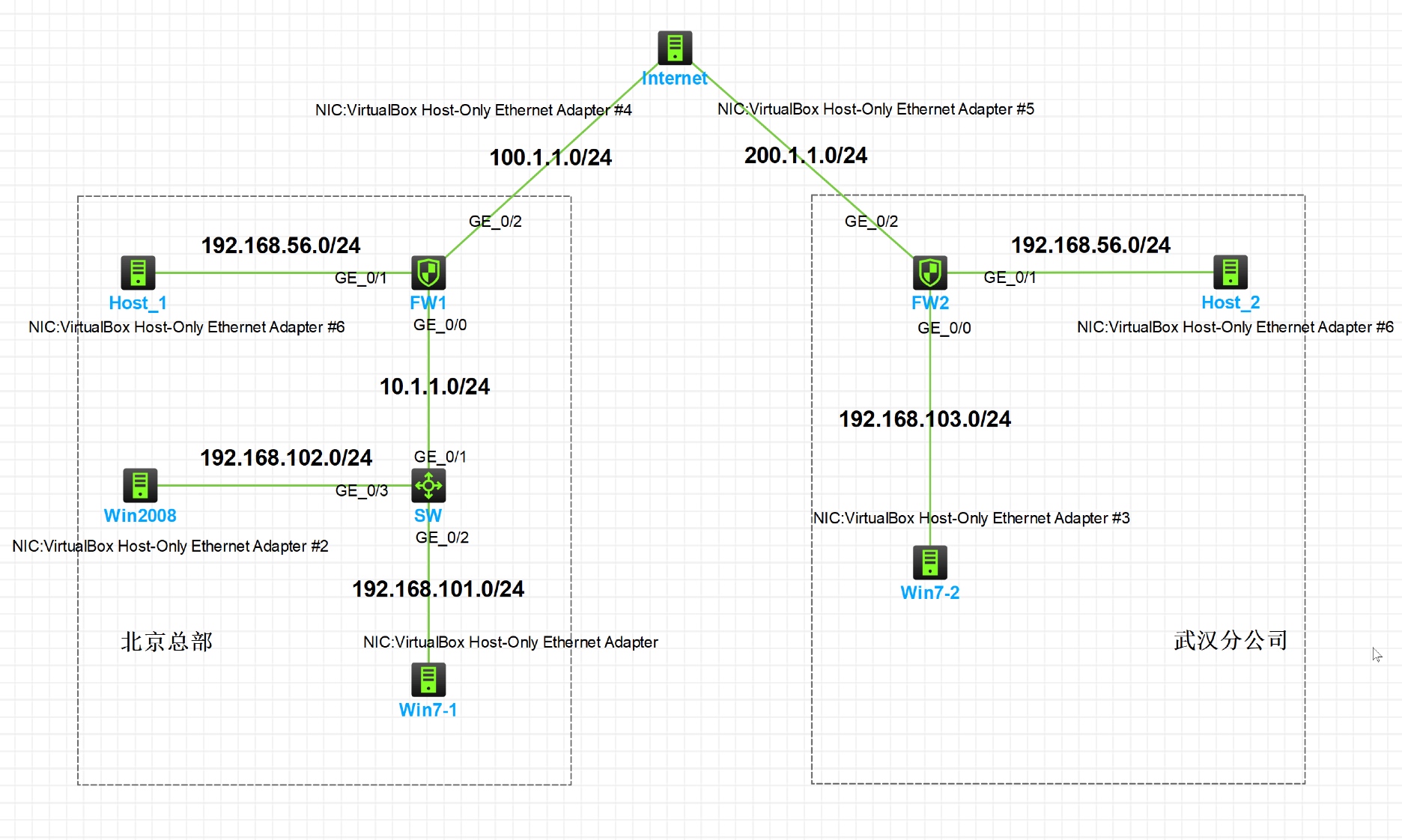

实验拓扑


图 1-1

注：此实验务必按照拓扑所示接口连接线缆，且运行前置环境中的 Win7-1、Win7-2、Windows Server 2008、Windows Server 2003 四台虚拟机。防火墙内存务必配置为 2G 以上。实验步骤中防火墙的配置可在 “Web 控制台配置方法” 和 “命令行配置方法” 中任选一种。

实验需求

  1. 按照图示配置网络，使北京总部和武汉分公司都能接入互联网。
  2. 在北京总部和武汉分公司的防火墙上配置 IPSec VPN，使武汉分公司内网 PC 可以访问总部内网 Web 服务器，总部和分公司内网 PC 能够互通。

前置基础配置

  1. 配置北京总部核心交换机。

    步骤 1：在 SW 上创建 VLAN10、VLAN20 和 VLAN30，将连接 Win7-1 虚拟机接口加入 VLAN10，连接 Win2008 虚拟机的接口加入 VLAN20，连接防火墙的接口加入 VLAN30

    [SW]vlan 10
[SW-vlan10]port g1/0/2
[SW-vlan10]vlan 20
[SW-vlan20]port g1/0/3
[SW-vlan20]vlan 30
[SW-vlan30]port g1/0/1

    步骤 2：在 SW 上为 VLAN10、VLAN20、VLAN30 创建三层接口并配置 IP 地址。

    [SW]interface vlan 10
[SW-Vlan-interface10]ip address 192.168.101.254 24
[SW]interface vlan 20
[SW-Vlan-interface20]ip address 192.168.102.254 24
[SW]interface vlan 30
[SW-Vlan-interface30]ip address 10.1.1.2 30

    步骤 3：在 SW 上配置缺省路由，下一跳指向防火墙。

    [SW]ip route-static 0.0.0.0 0 10.1.1.1

  2. 在 Windows Server 2008 上部署 Web 服务，配置方法自行查阅。

  3. 配置 FW1，使北京总部内网 Win7-1 和 Win2008 可以访问互联网（NAT 暂时不配置）。

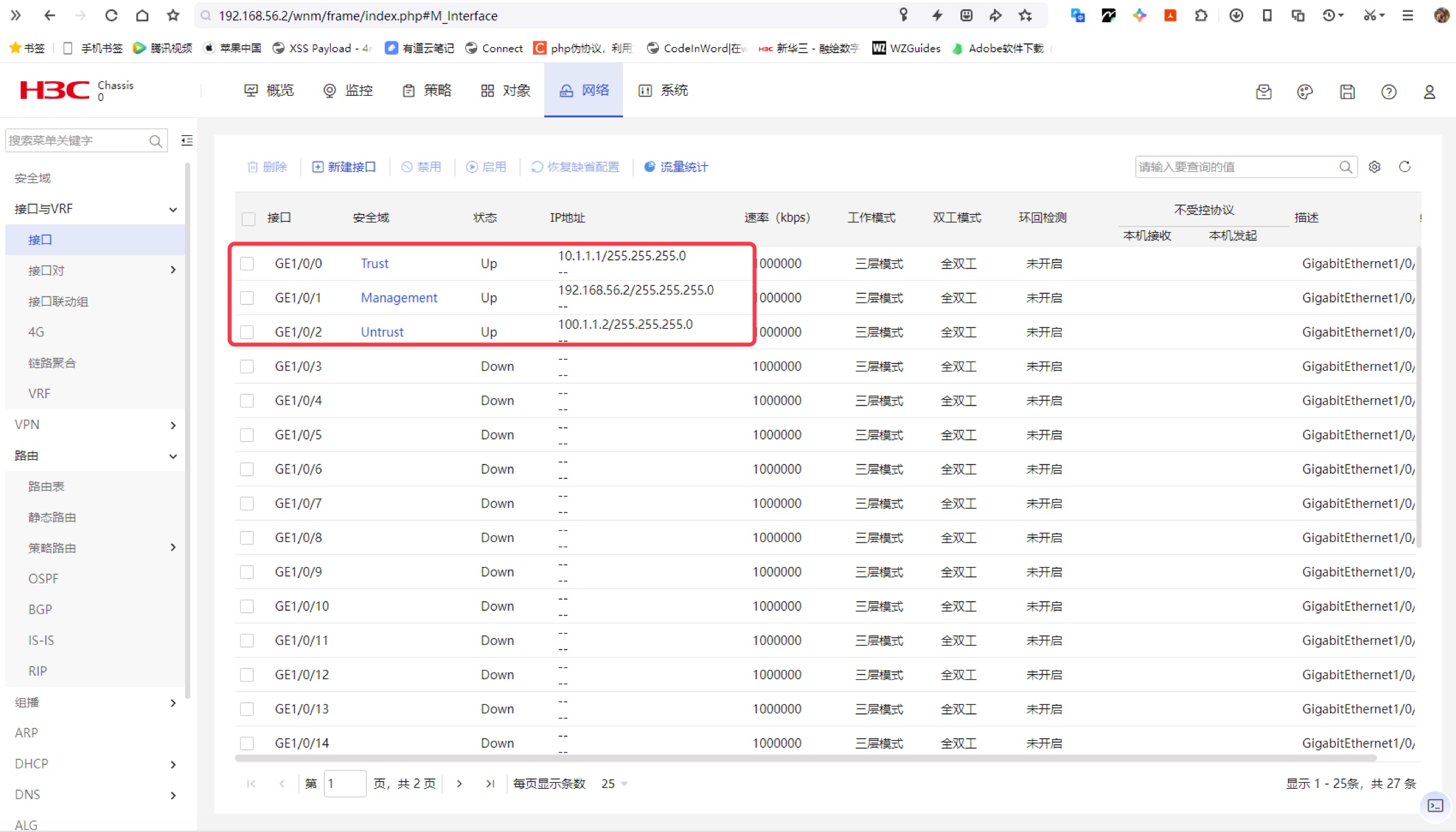

    步骤 1：配置 FW1 的内网接口加入 Trust 区域，公网接口加入 Untrust 接口。分别配置 IP 地址如图所示


    图 1-2

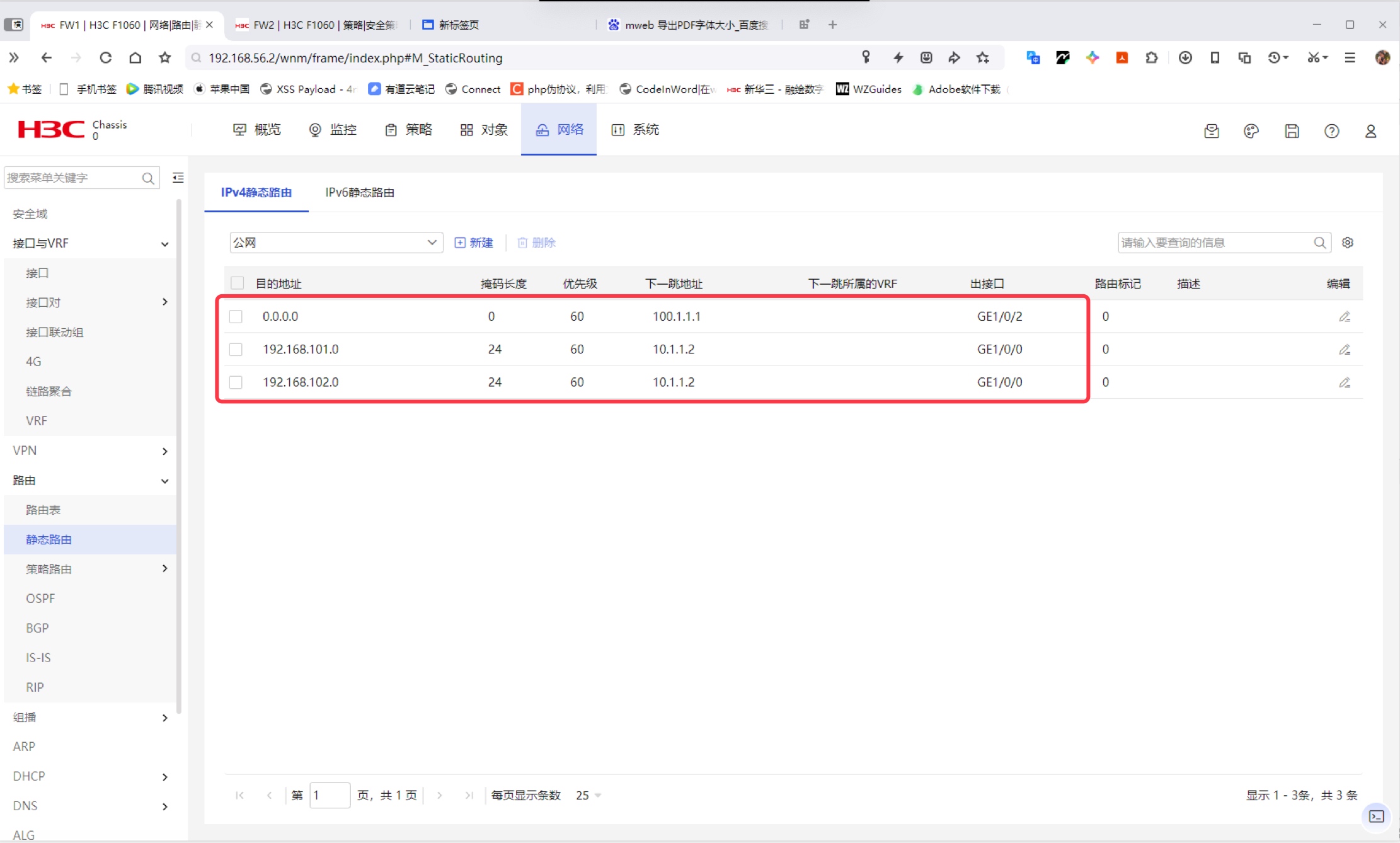

    步骤 2：在 FW1 上配置缺省路由和去往内网业务的路由，如图所示。


    图 1-3

  4. 配置 FW2 的接口、路由，使武汉分公司内网 Win7-2 可以访问互联网（NAT 暂时不配置）。

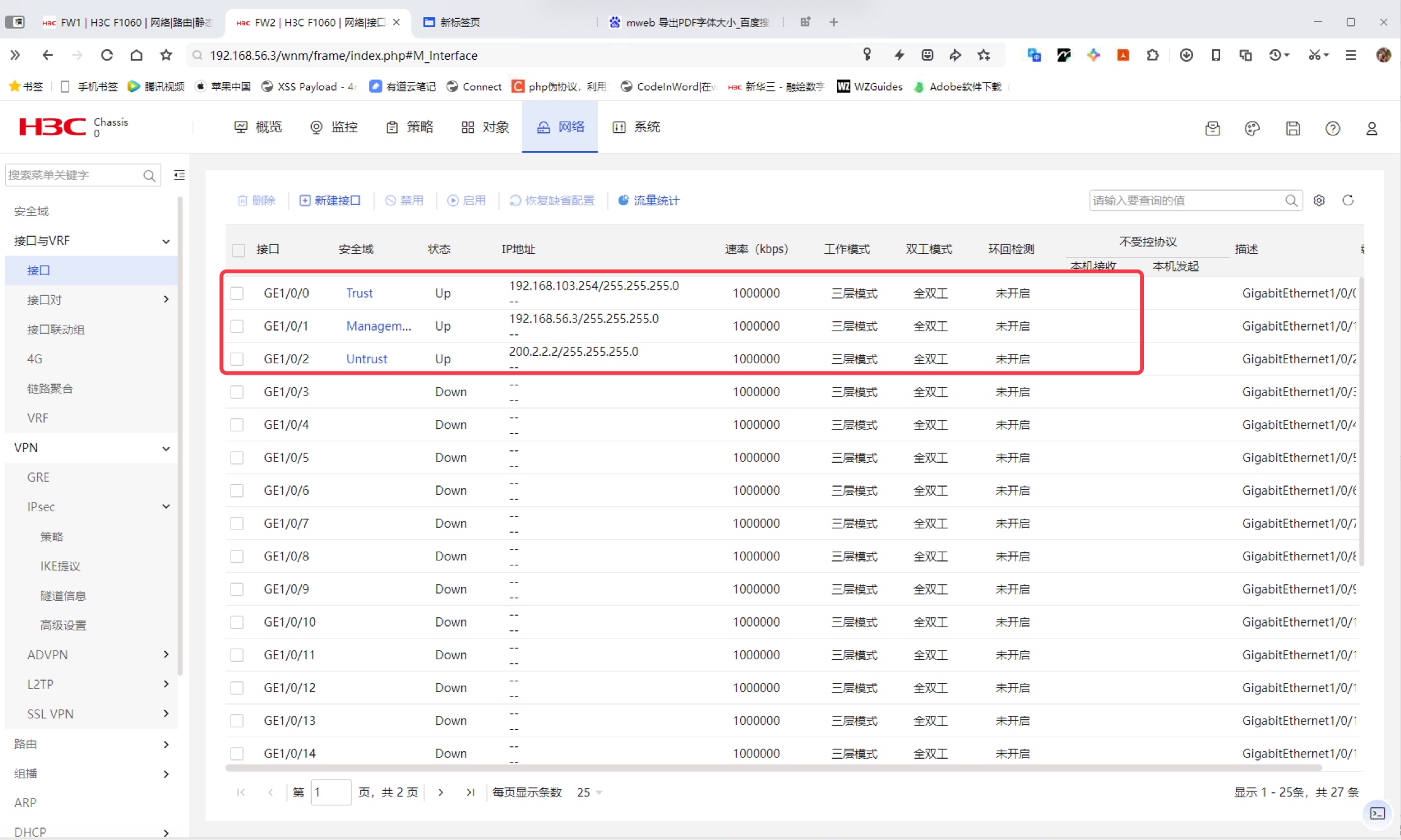

    步骤 1：配置 FW2 的内网接口加入 Trust 区域，公网接口加入 Untrust 接口。分别配置 IP 地址如图所示


    图 1-4

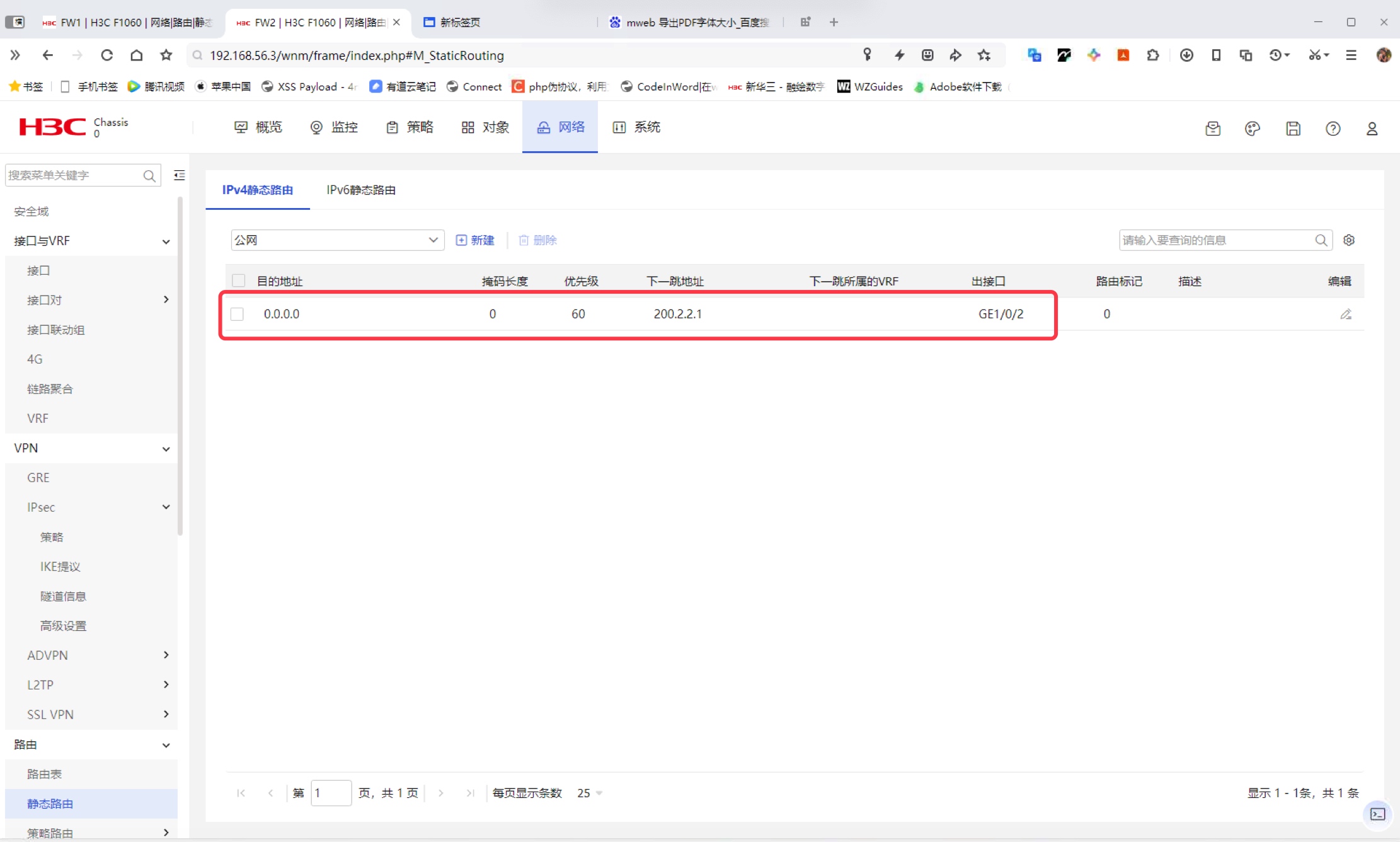

    步骤 2：在 FW2 上配置缺省路由，如图所示。


    图 1-5

IPSec VPN 配置（防火墙 Web 控制台配置方法）

  1. 在 FW1 上配置 IPSec VPN

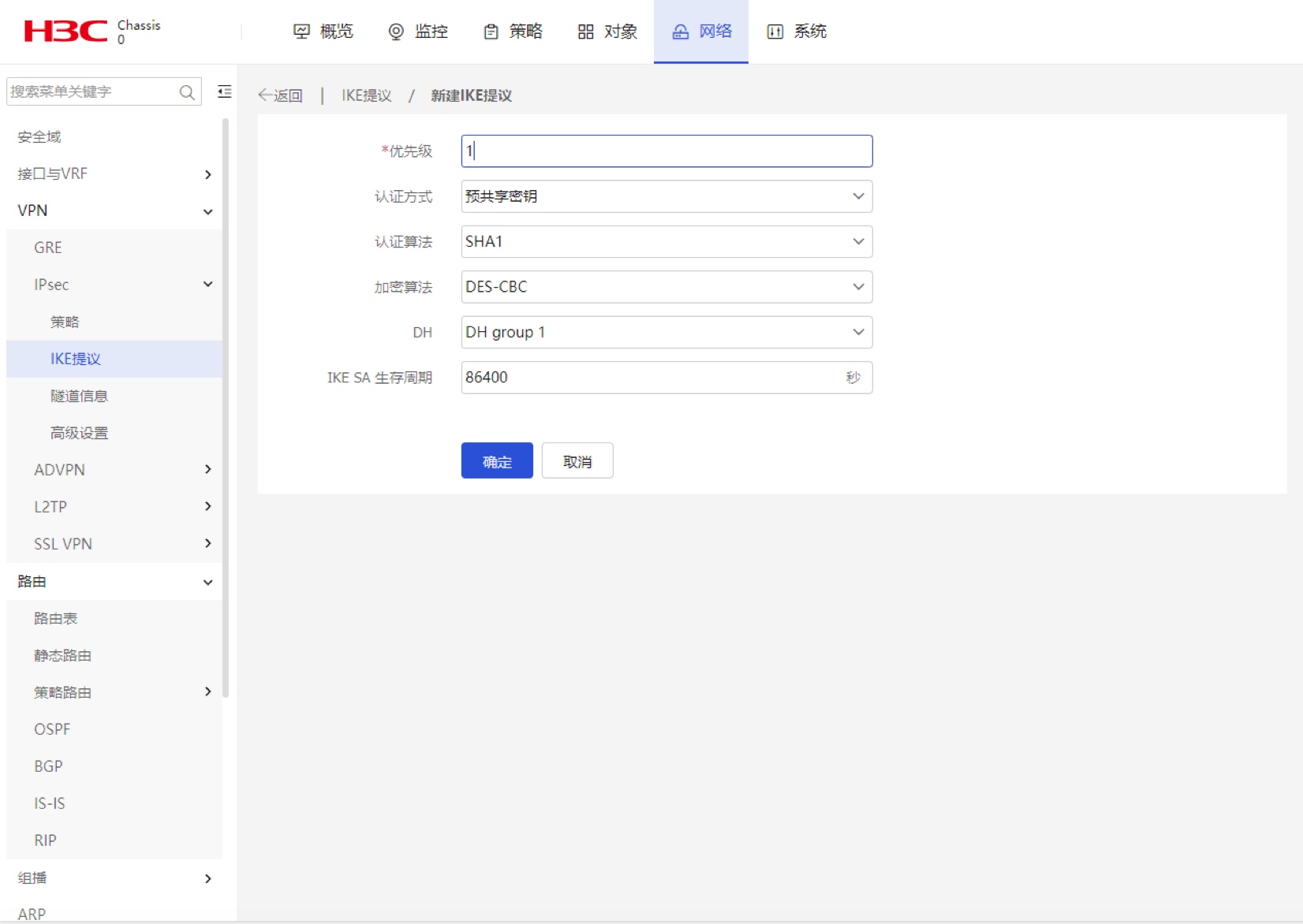

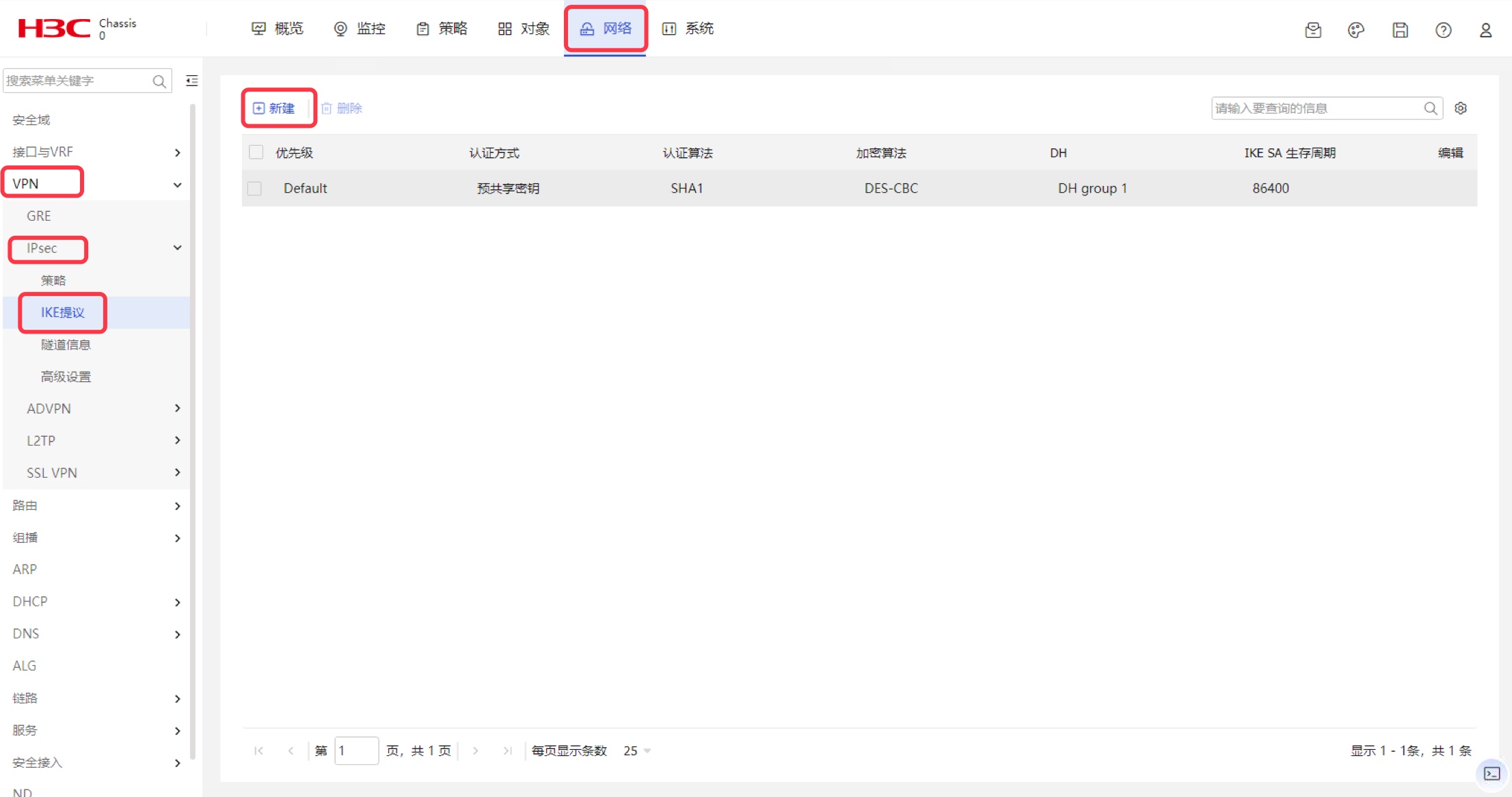

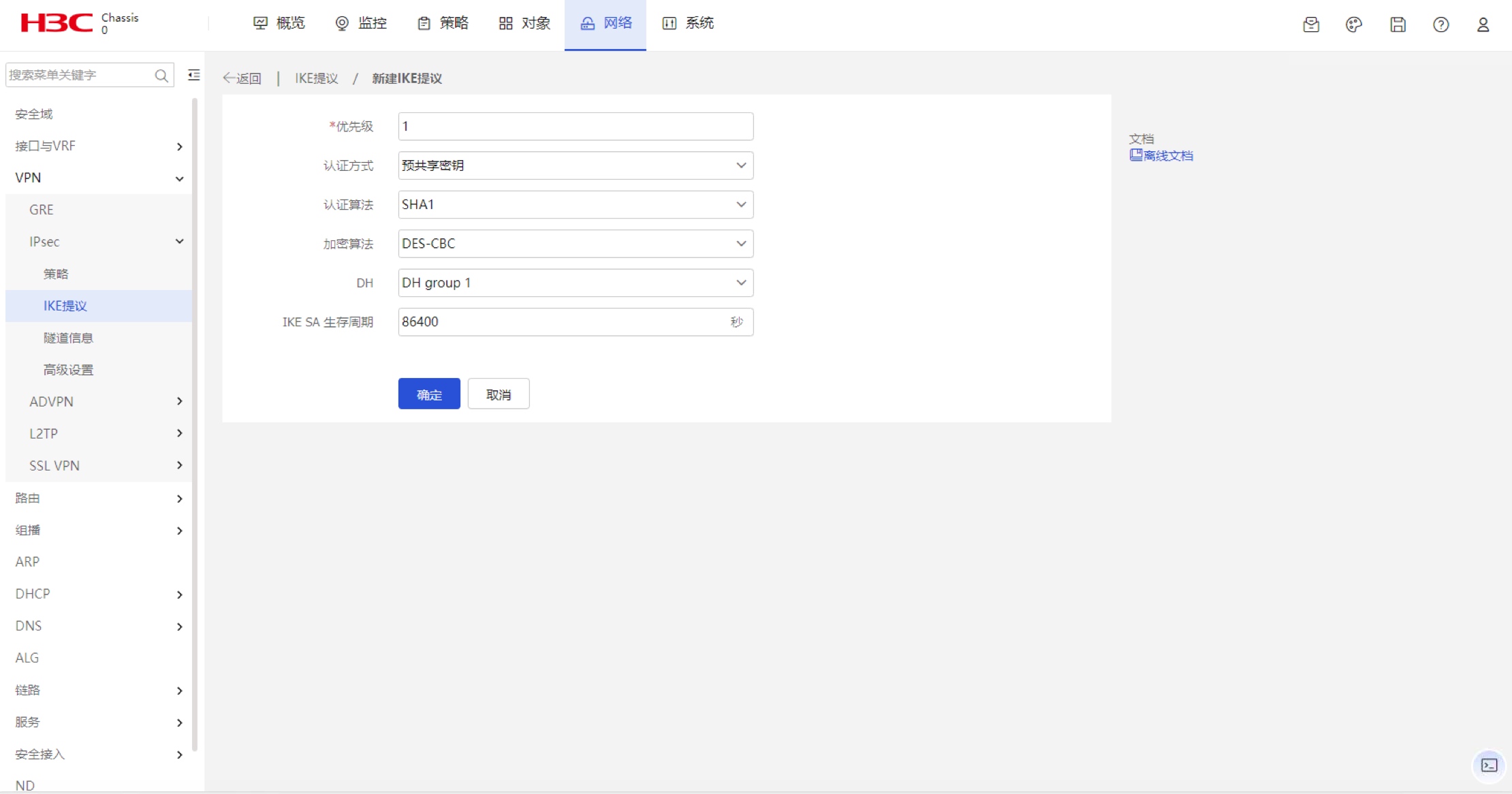

    步骤 1：在 Web 控制台上点击 网络 - VPN - IPsec - IKE 提议，然后点击新建，创建 IKE 提议（也可以不创建，使用默认的 Default IKE 提议。只需要两边 VPN 配置一致即可）。


    图 1-6


    图 1-7

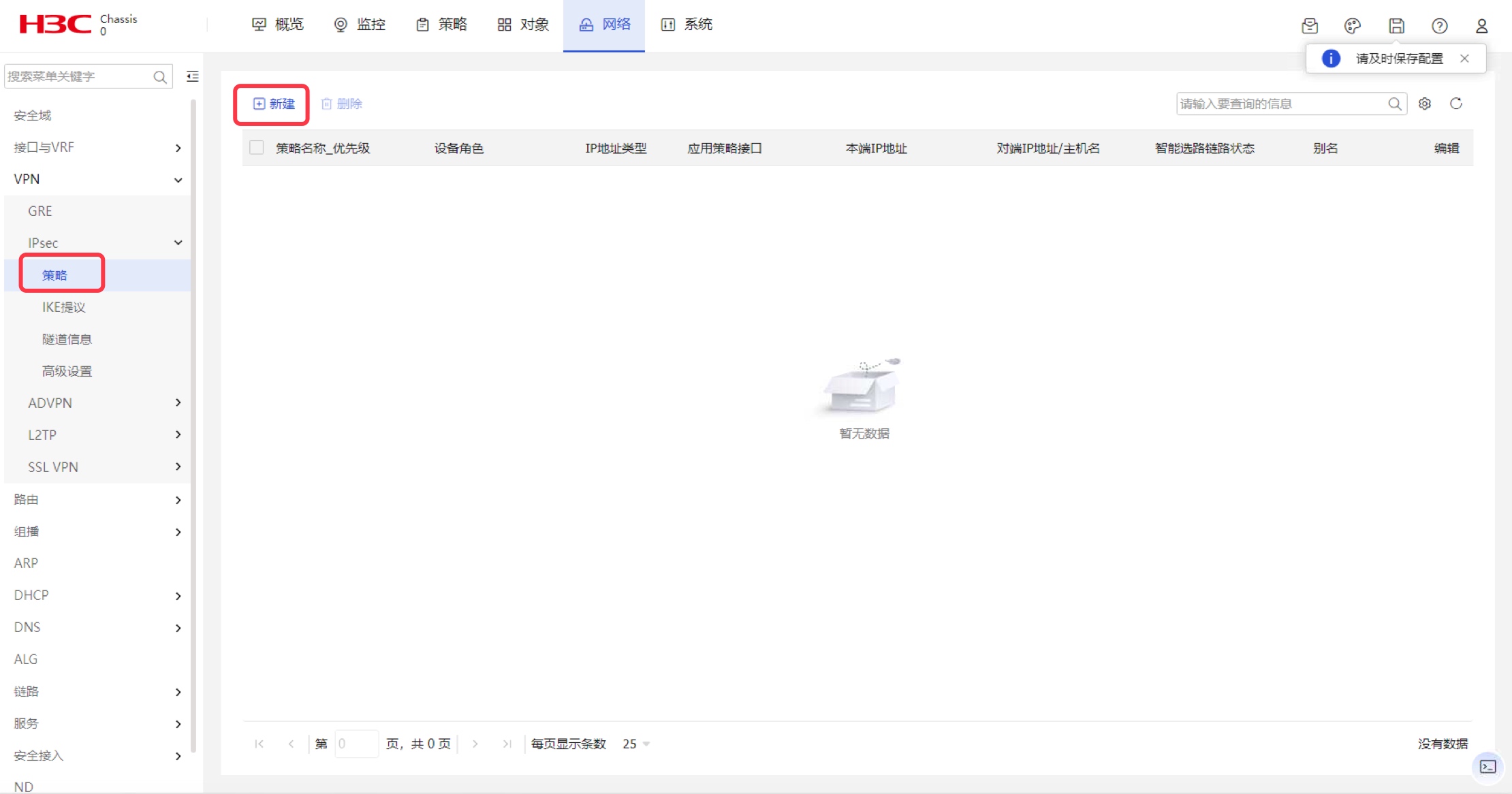

    步骤 2：点击 策略 进入 IPSec 策略配置页面，然后点击 新建 创建 IPSec 策略。


    图 1-8

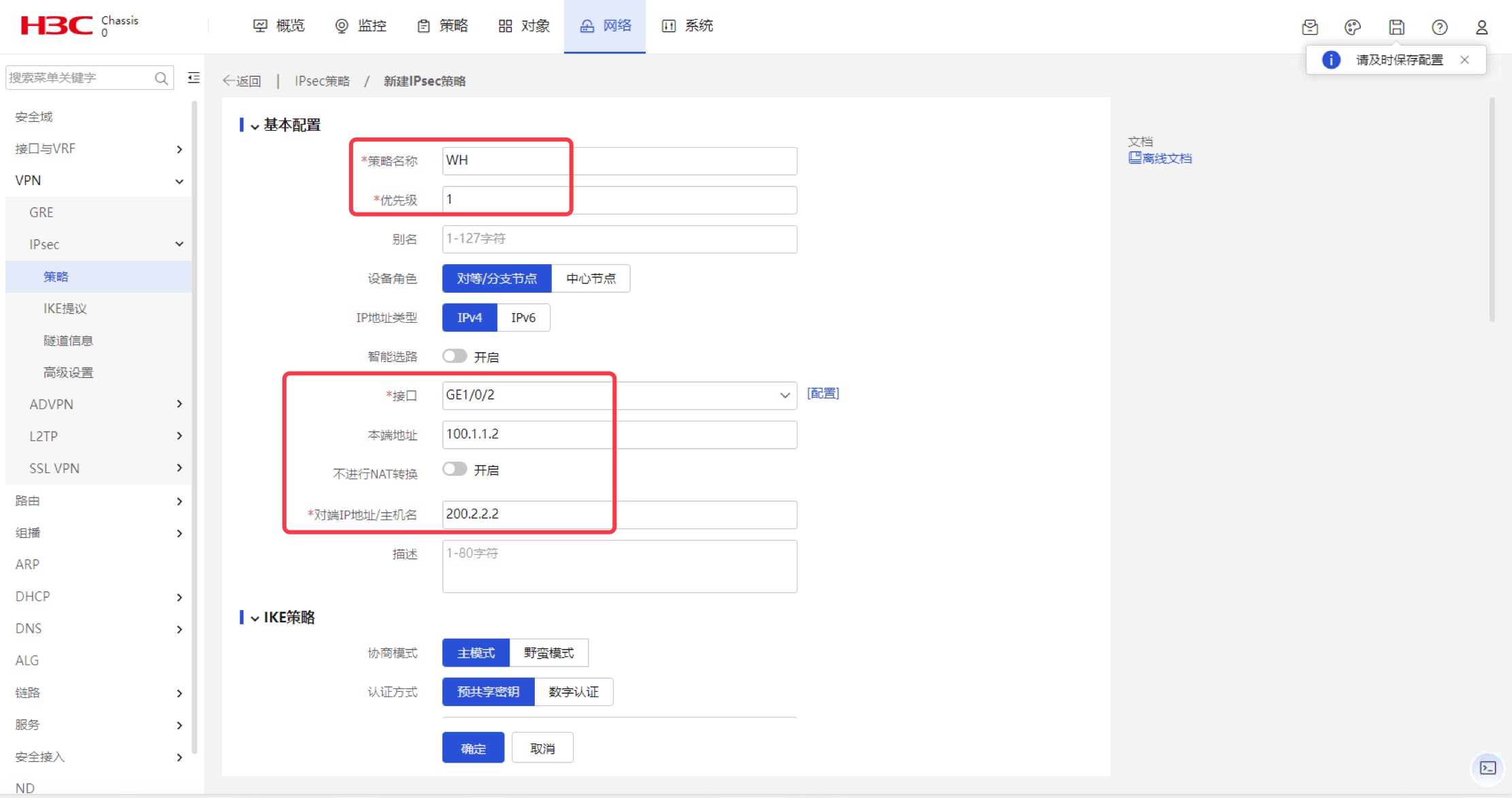

    步骤 3：在 IPSec 策略配置页面填写配置信息。策略名称与优先级自拟，设备角色选择 “对等/分支节点”，IP 地址类型选择 ”IPv4“，接口选择公网口，本端地址为本端公网 IP 地址，对端 IP 地址为对端公网 IP 地址。


    图 1-9

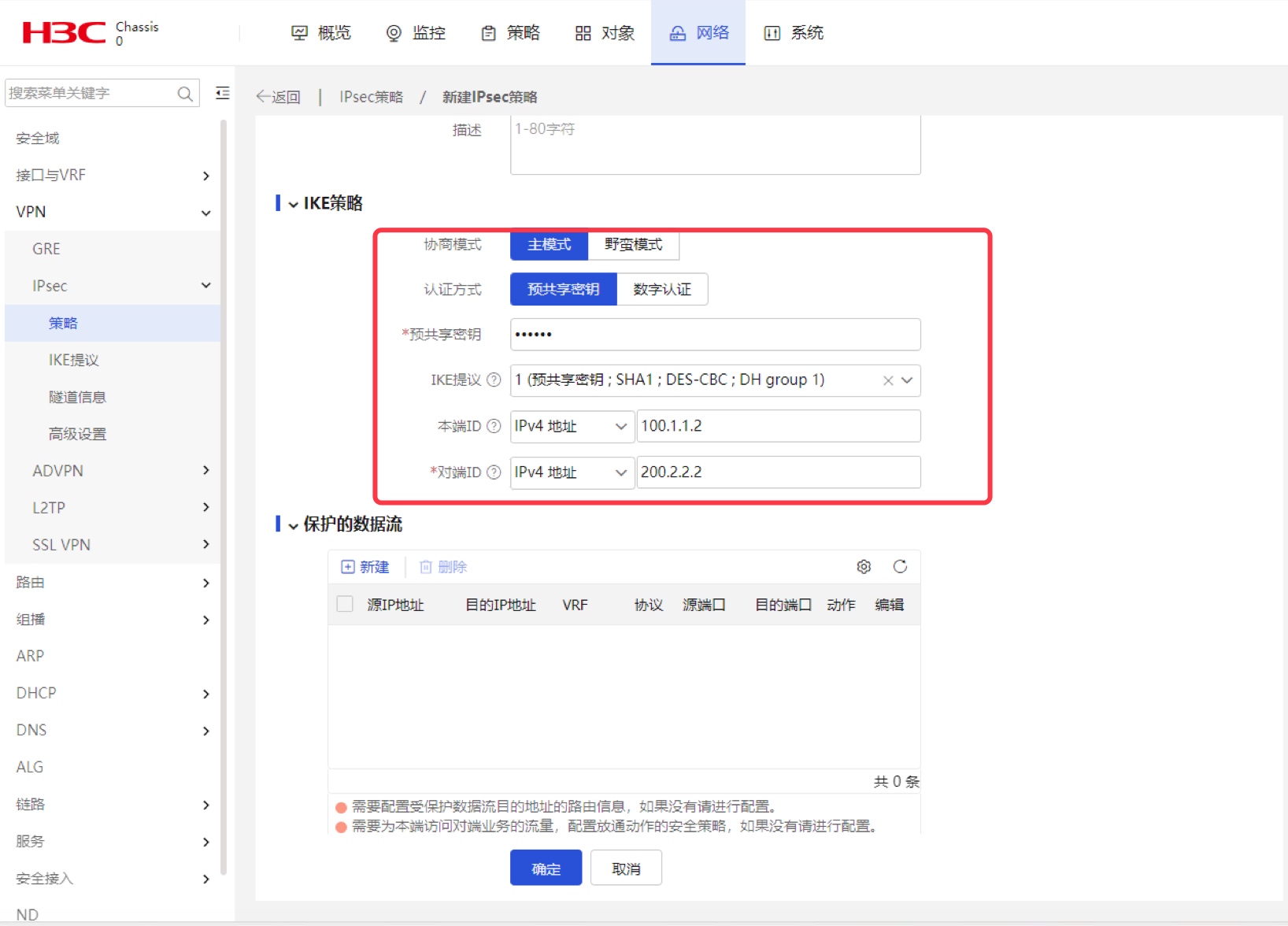

    步骤 4：IKE 协商模式选择为 ”主模式“，认证方式为 ”预共享密钥“，预共享密钥填写一个双方一致的密钥，IKE 提议调用前面创建的 IKE 提议，本端 ID 和对端 ID 分别为本端和对端公网 IP 地址。


    图 1-10

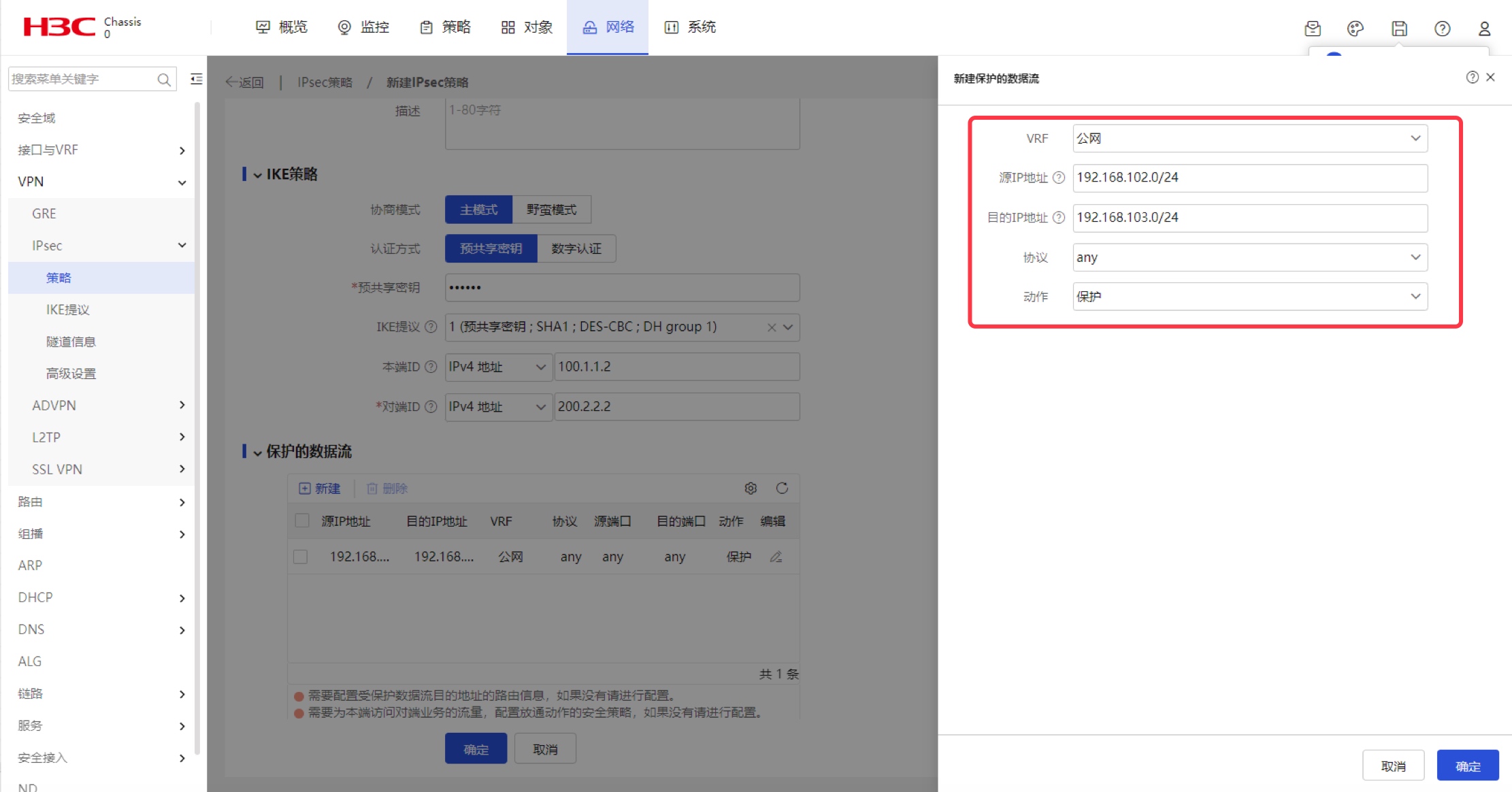

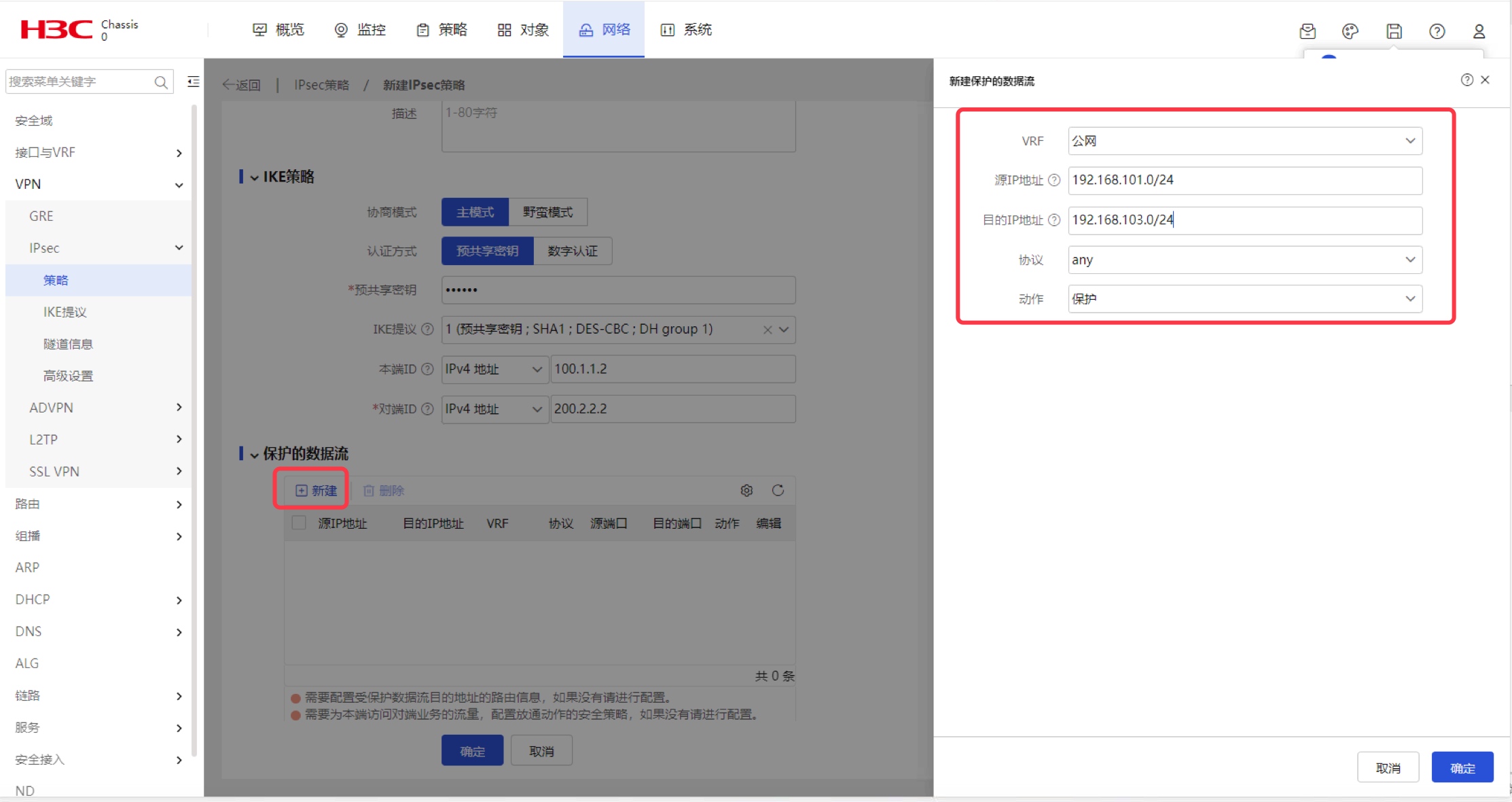

    步骤 5：在保护的数据流处点击 新建，然后配置源 IP 地址为本端的私网地址，目的 IP 地址为对端的私网地址。由于总部的 PC 和服务器都要和对端互通，所以需要创建两条数据流，分别是总部 PC 到分公司 PC，总部服务器到分公司 PC。


    图 1-11


    图 1-12

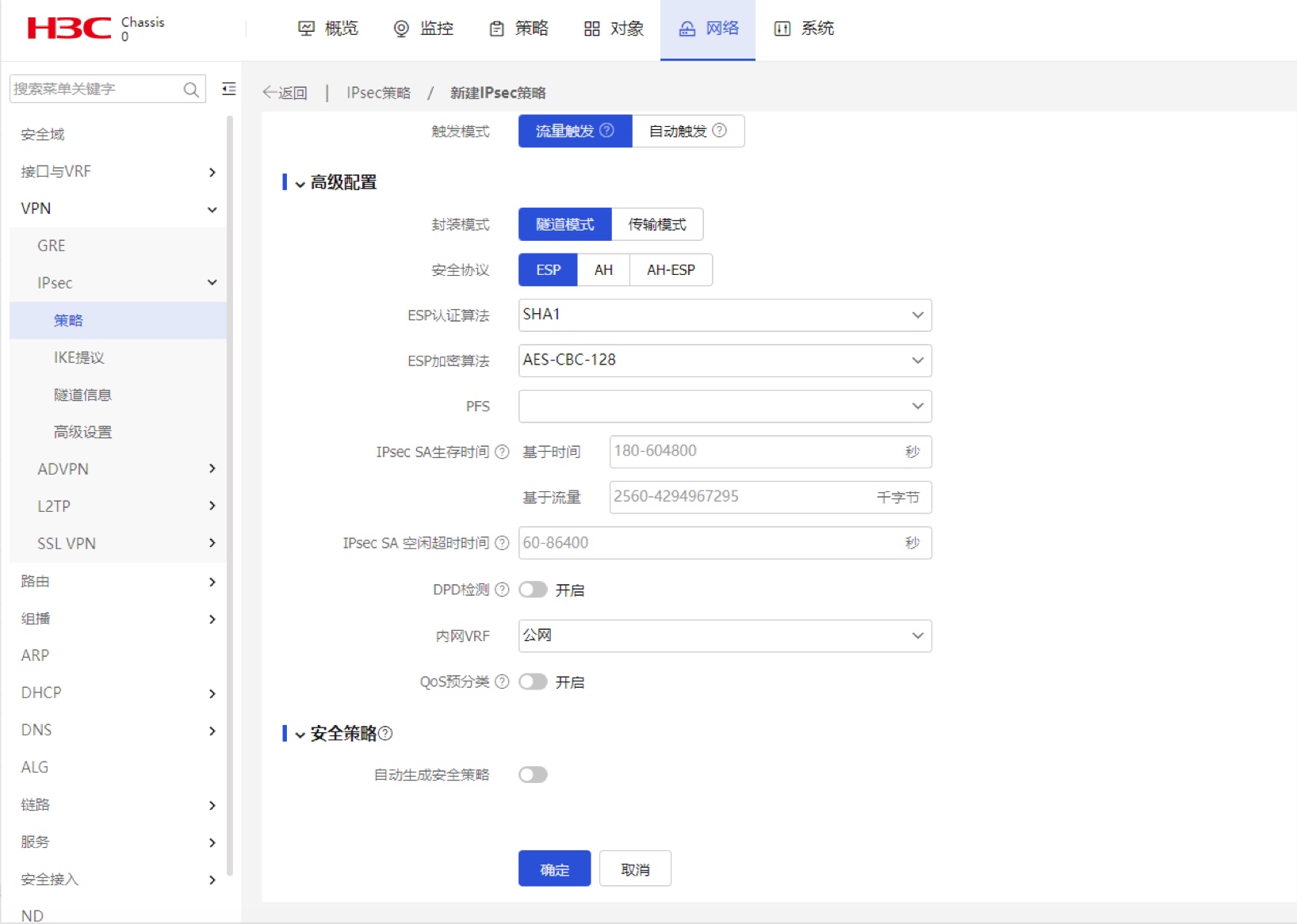

    步骤 6：在高级配置中，选择封装模式为 ”隧道模式“，安全协议为 ”ESP“，其它选项都与对端配置一致即可。这里保持默认不变。


    图 1-13

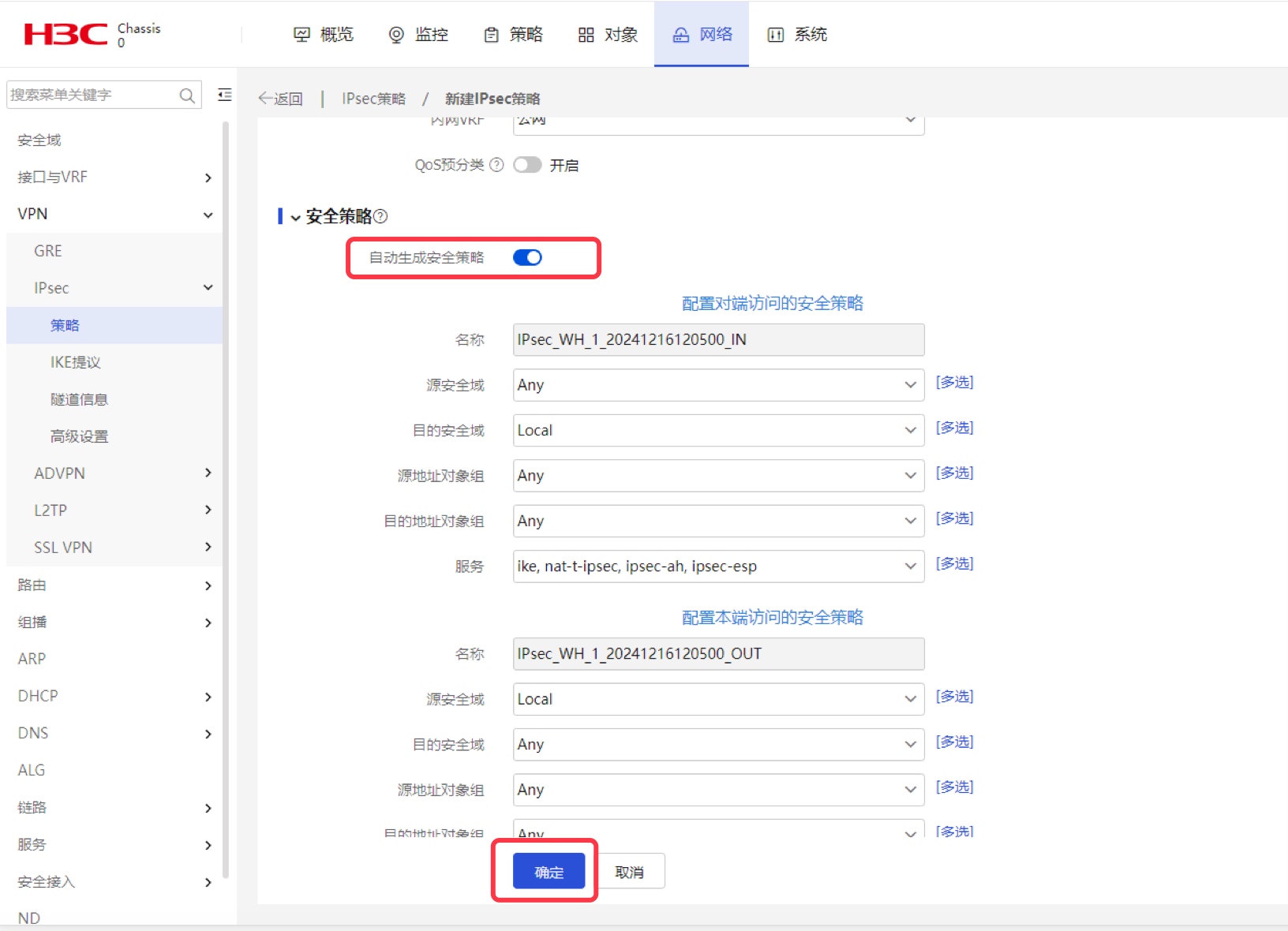

    步骤 7：开启 ”自动生成安全策略“ 后，点击 确定 完成 IPSec 策略创建。


    图 1-14

  2. 在 FW1 上配置 NAT，使总部 PC 与服务器可以上网。

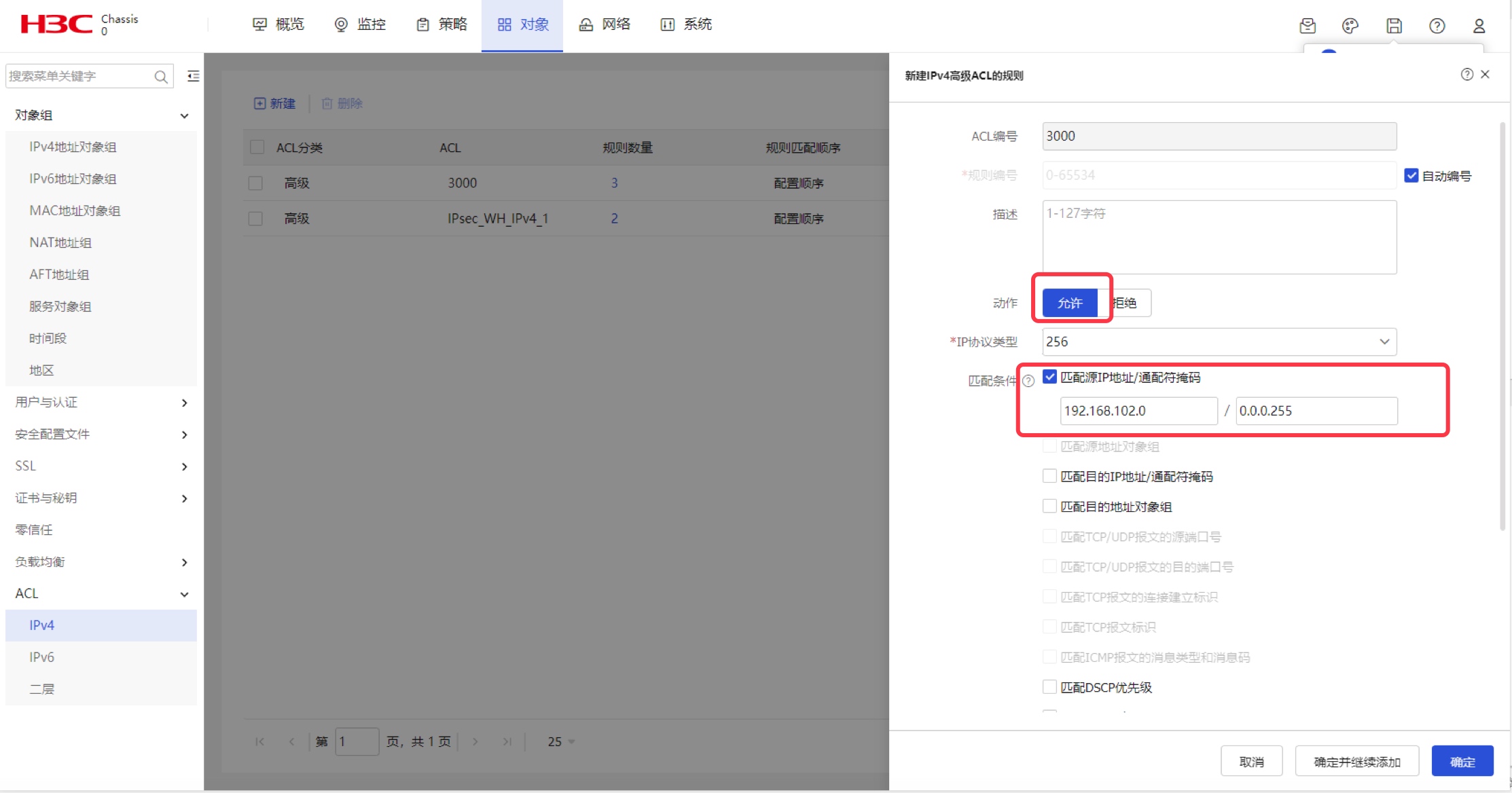

    步骤 1：新建高级 ACL，先配置规则将 IPSec 保护的数据流拒绝掉，再配置允许上网的规则。由于 NAT 和 IPSec 的感兴趣流会冲突，且 NAT 匹配优先级高于 IPSec，所以需要在 NAT 的 ACL 中拒绝 IPSec 的感兴趣流。


    图 1-15


    图 1-16


    图 1-17


    图 1-18


    图 1-19

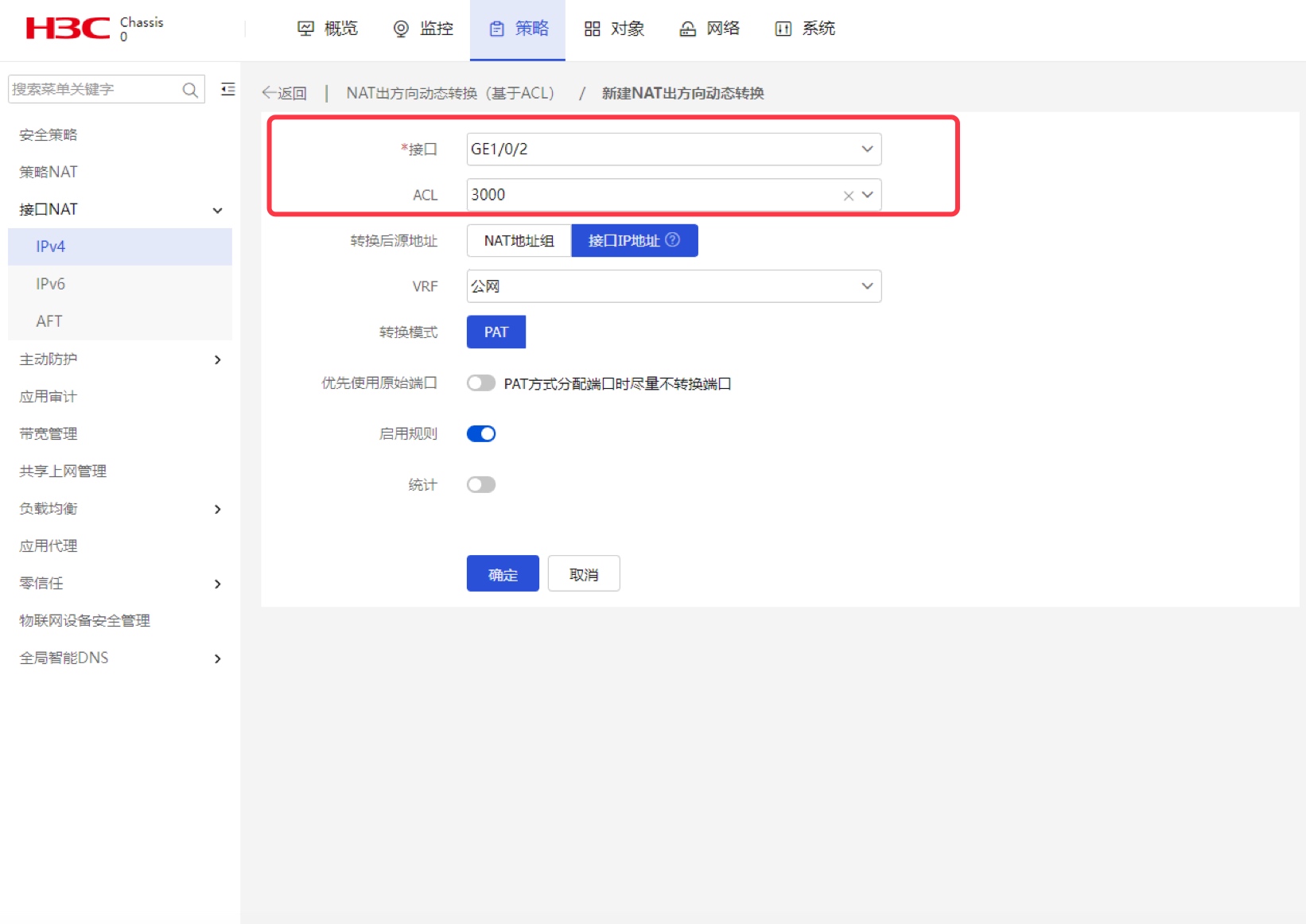

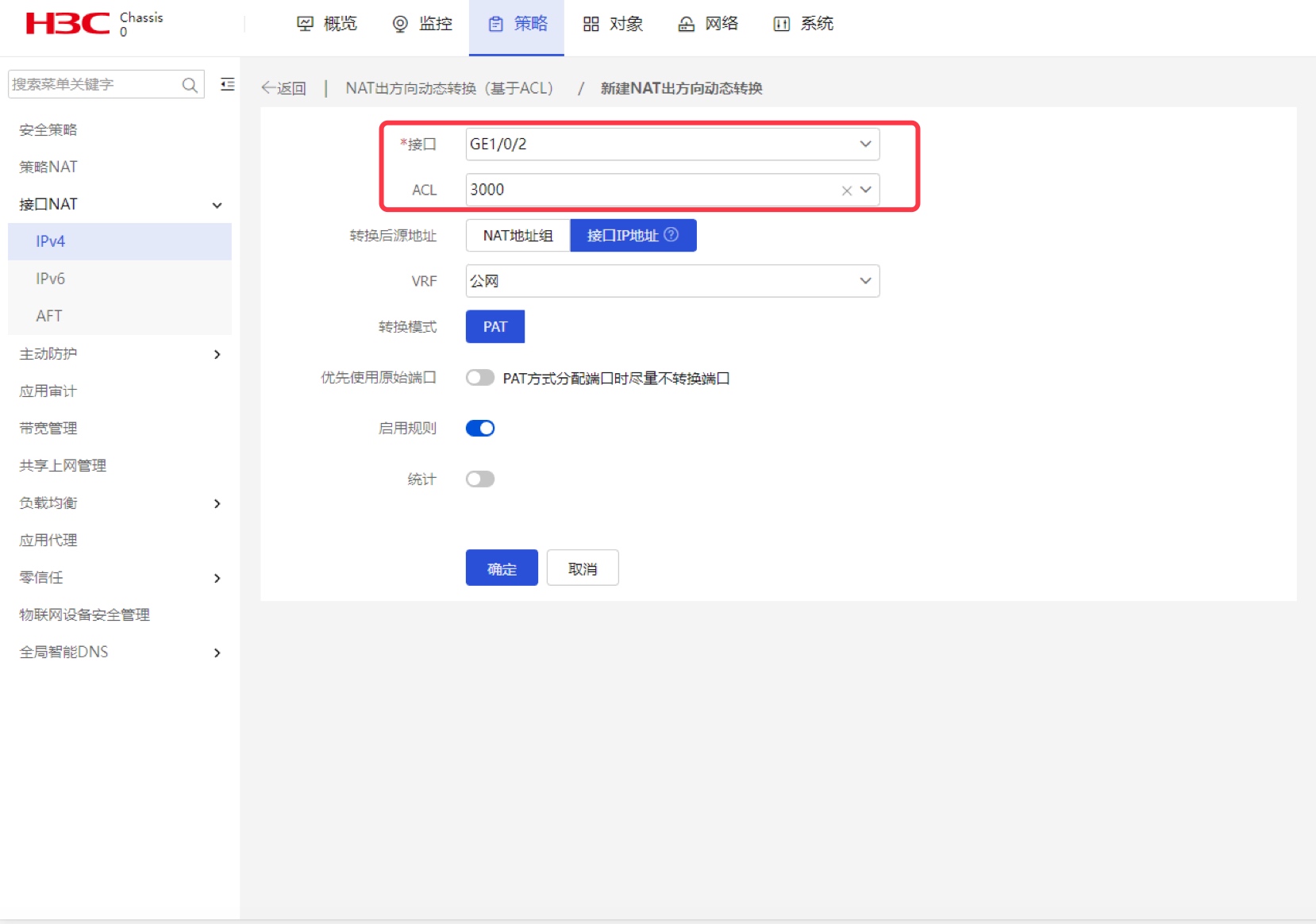

    步骤 2：创建接口 NAT，接口为公网口，ACL 调用前面创建的 ACL 3000。


    图 1-20

  3. 在 FW1 上配置安全策略，放通上网流量与 VPN 数据流量。

    步骤 1： 分别创建总部 PC、服务器、分公司 PC、总部防火墙与分公司防火墙公网地址的 IP 地址对象组。


    图 1-21

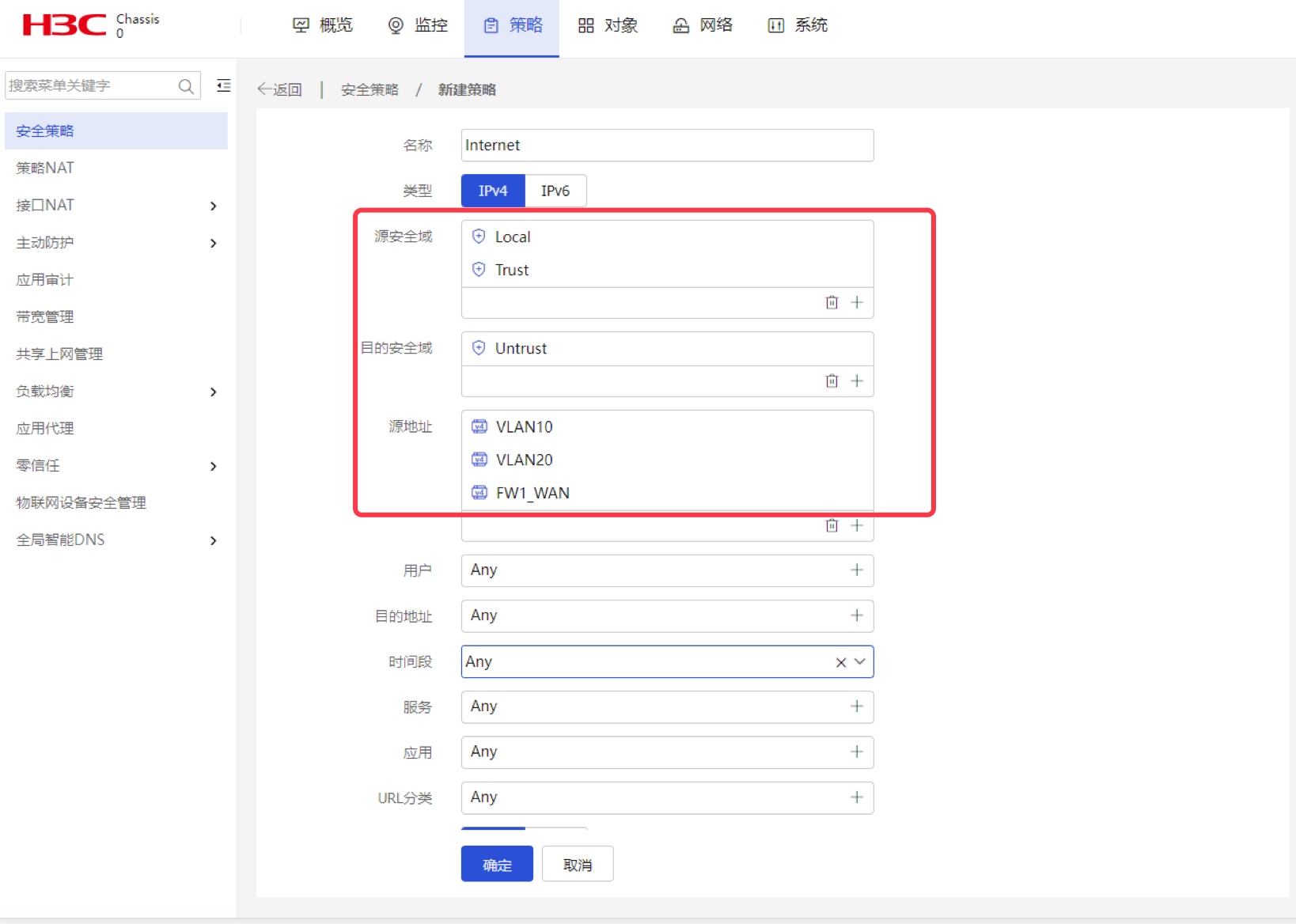

    步骤 2： 创建允许总部 PC 与服务器及防火墙自身上网的安全策略。


    图 1-22

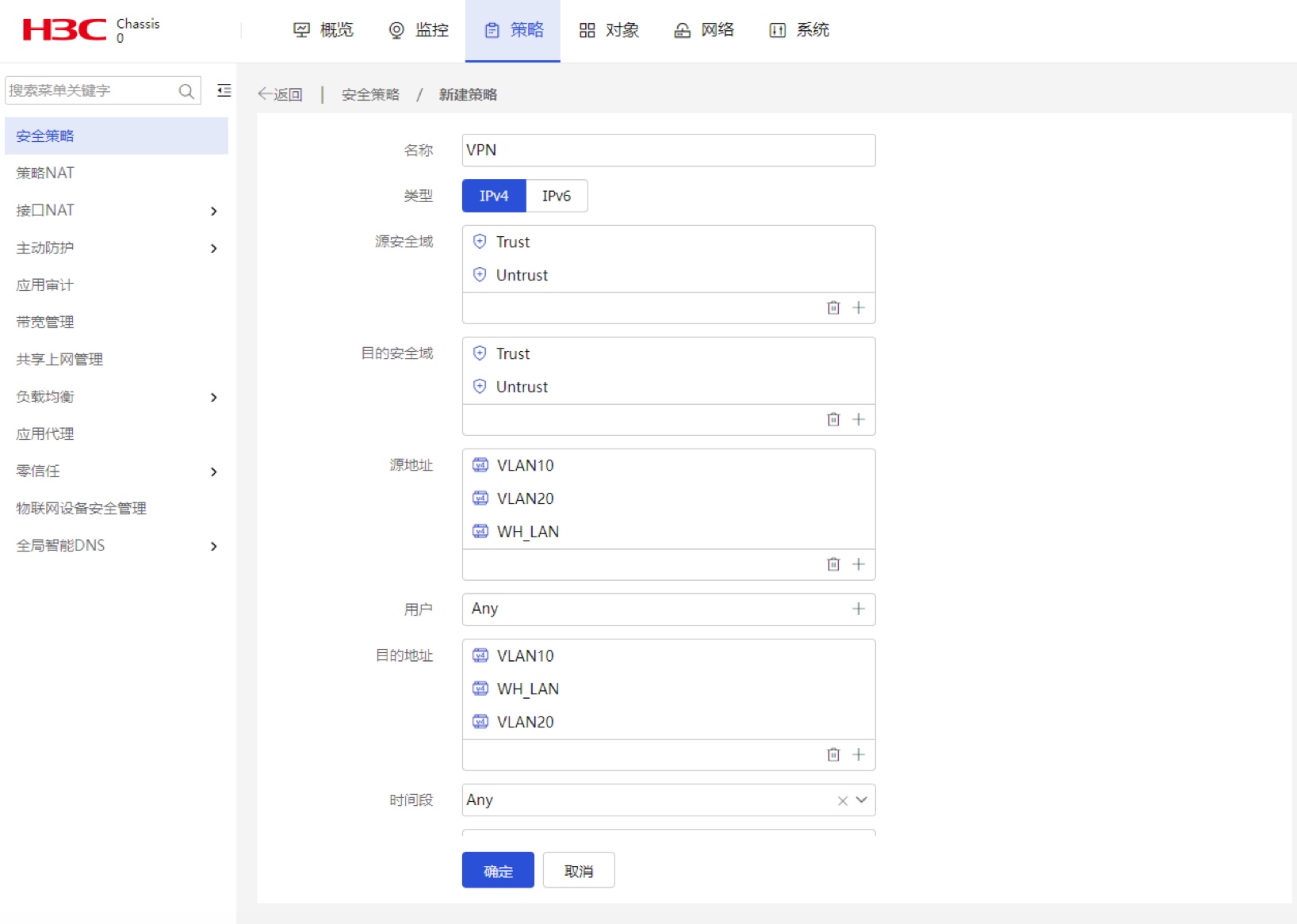

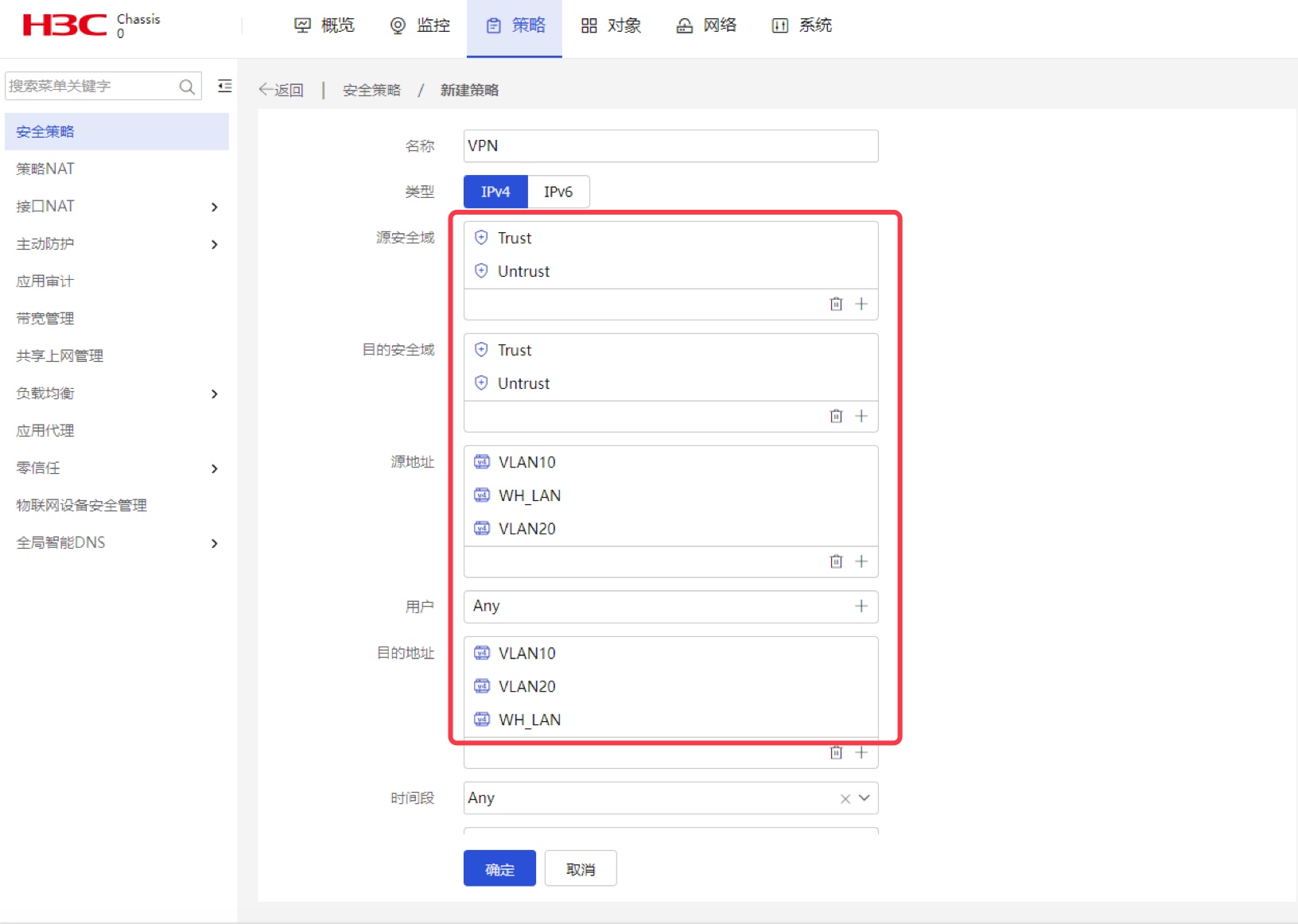

    步骤 3： 创建允许 VPN 双向数据流量的安全策略。


    图 1-23

  4. 在 FW2 上配置 IPSec VPN

    步骤 1：在 Web 控制台上点击 网络 - VPN - IPsec - IKE 提议，然后点击新建，创建 IKE 提议（也可以不创建，使用默认的 Default IKE 提议。只需要两边 VPN 配置一致即可）。


    图 1-24

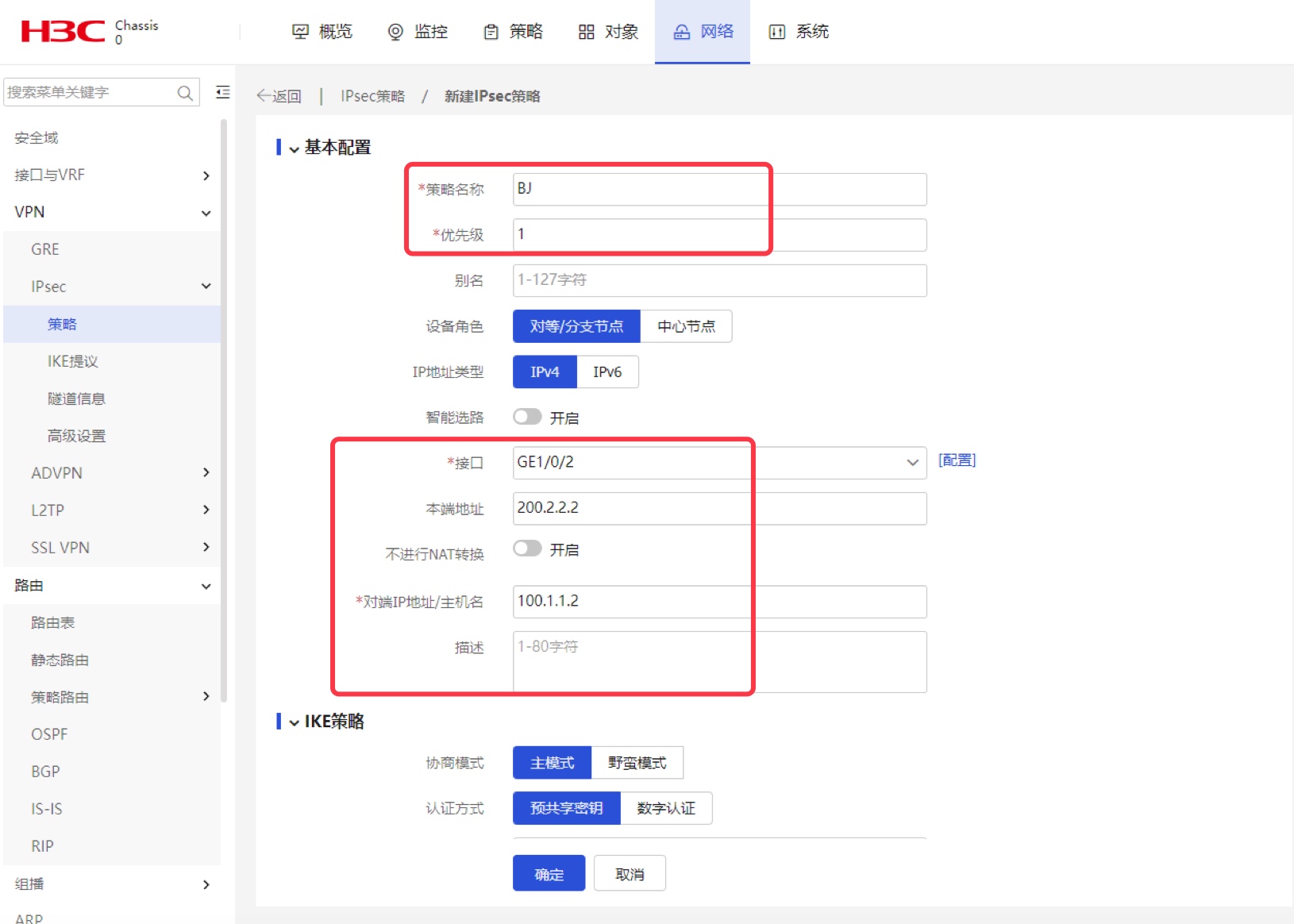

    步骤 2：创建 IPSec 策略，在 IPSec 策略配置页面填写配置信息。策略名称与优先级自拟，设备角色选择 “对等/分支节点”，IP 地址类型选择 ”IPv4“，接口选择公网口，本端地址为本端公网 IP 地址，对端 IP 地址为对端公网 IP 地址。


    图 1-25

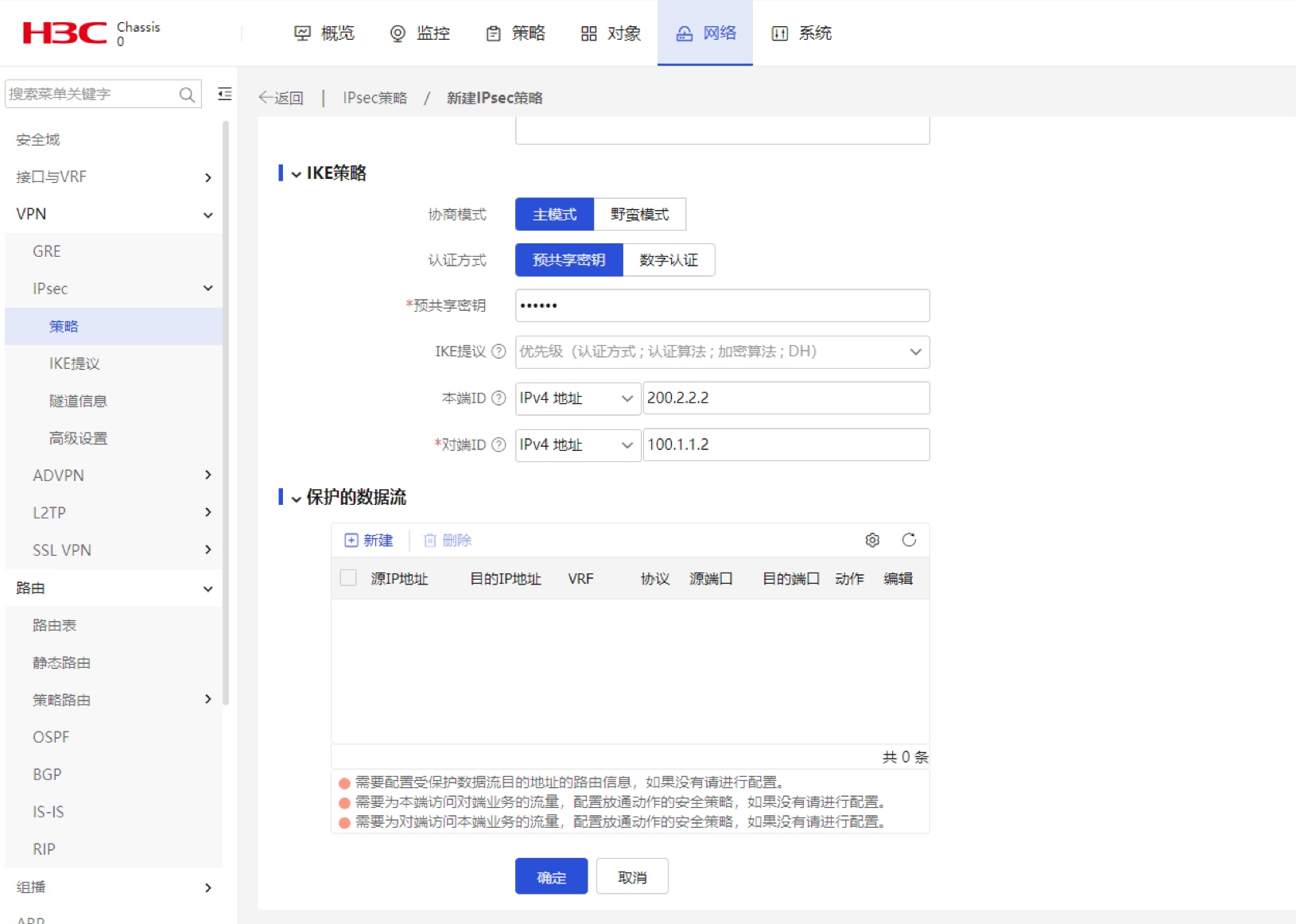

    步骤 3：IKE 协商模式选择为 ”主模式“，认证方式为 ”预共享密钥“，预共享密钥填写一个双方一致的密钥，IKE 提议调用前面创建的 IKE 提议，本端 ID 和对端 ID 分别为本端和对端公网 IP 地址。


    图 1-26

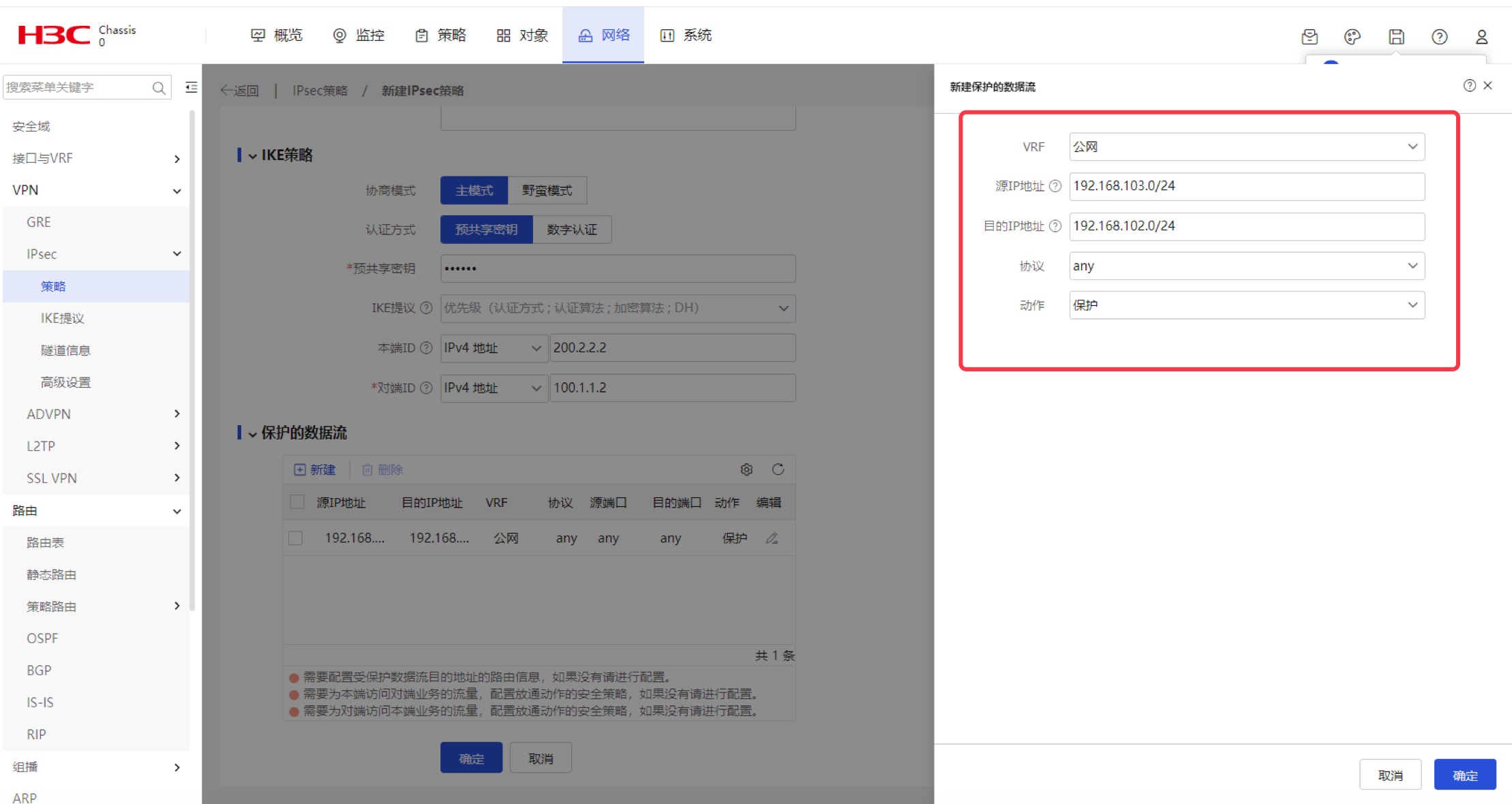

    步骤 4：在保护的数据流处点击 新建，然后配置源 IP 地址为本端的私网地址，目的 IP 地址为对端的私网地址。由于总部的 PC 和服务器都要和对端互通，所以需要创建两条数据流，分别是分公司 PC 到总部 PC，分公司 PC 到总部服务器。


    图 1-27


    图 1-28

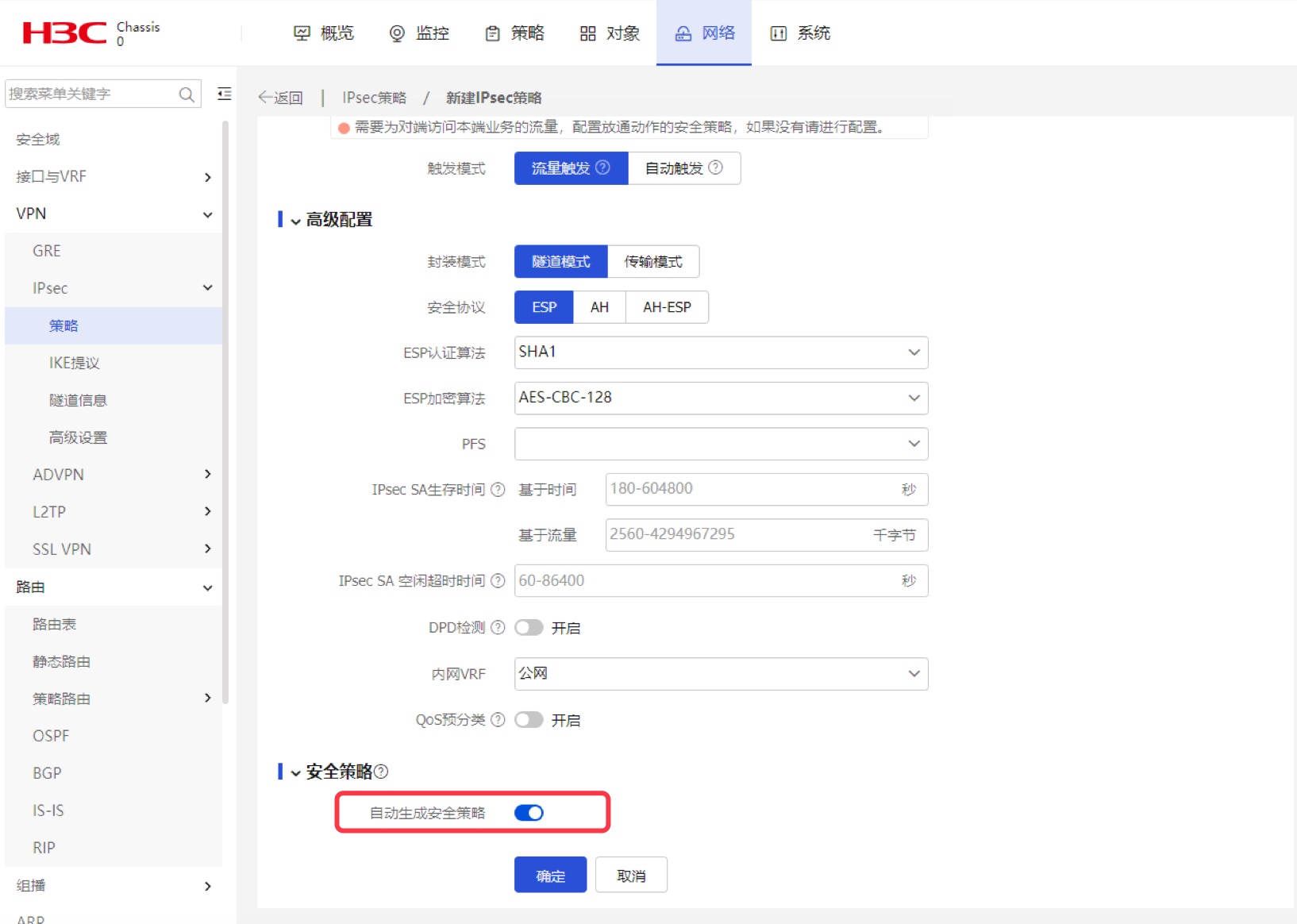

    步骤 5：在高级配置中，选择封装模式为 ”隧道模式“，安全协议为 ”ESP“，其它选项都与对端配置一致即可。这里保持默认不变。开启 ”自动生成安全策略“ 后，点击 确定 完成 IPSec 策略创建。


    图 1-29

  5. 在 FW2 上配置 NAT，使分公司 PC 可以上网。

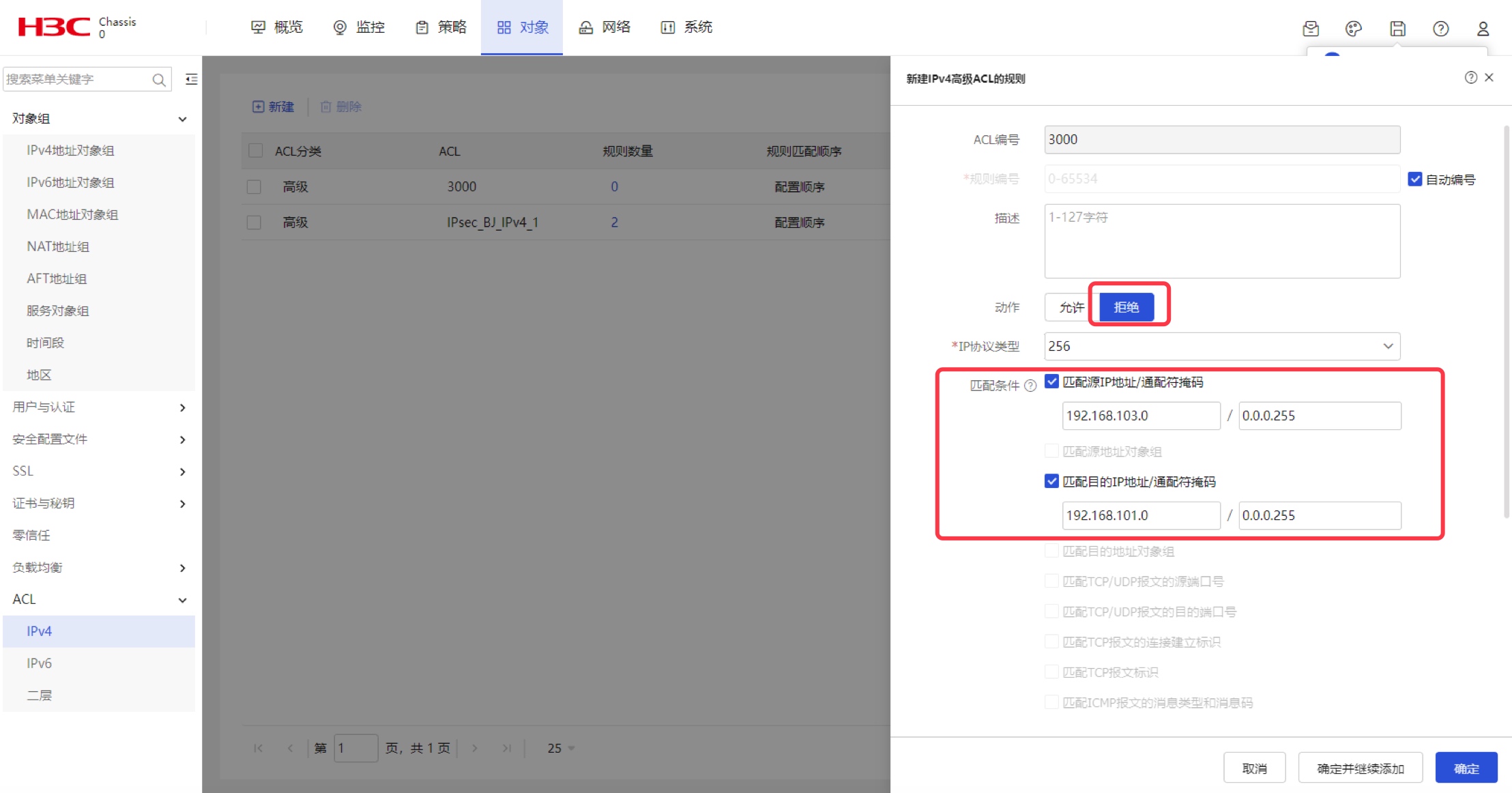

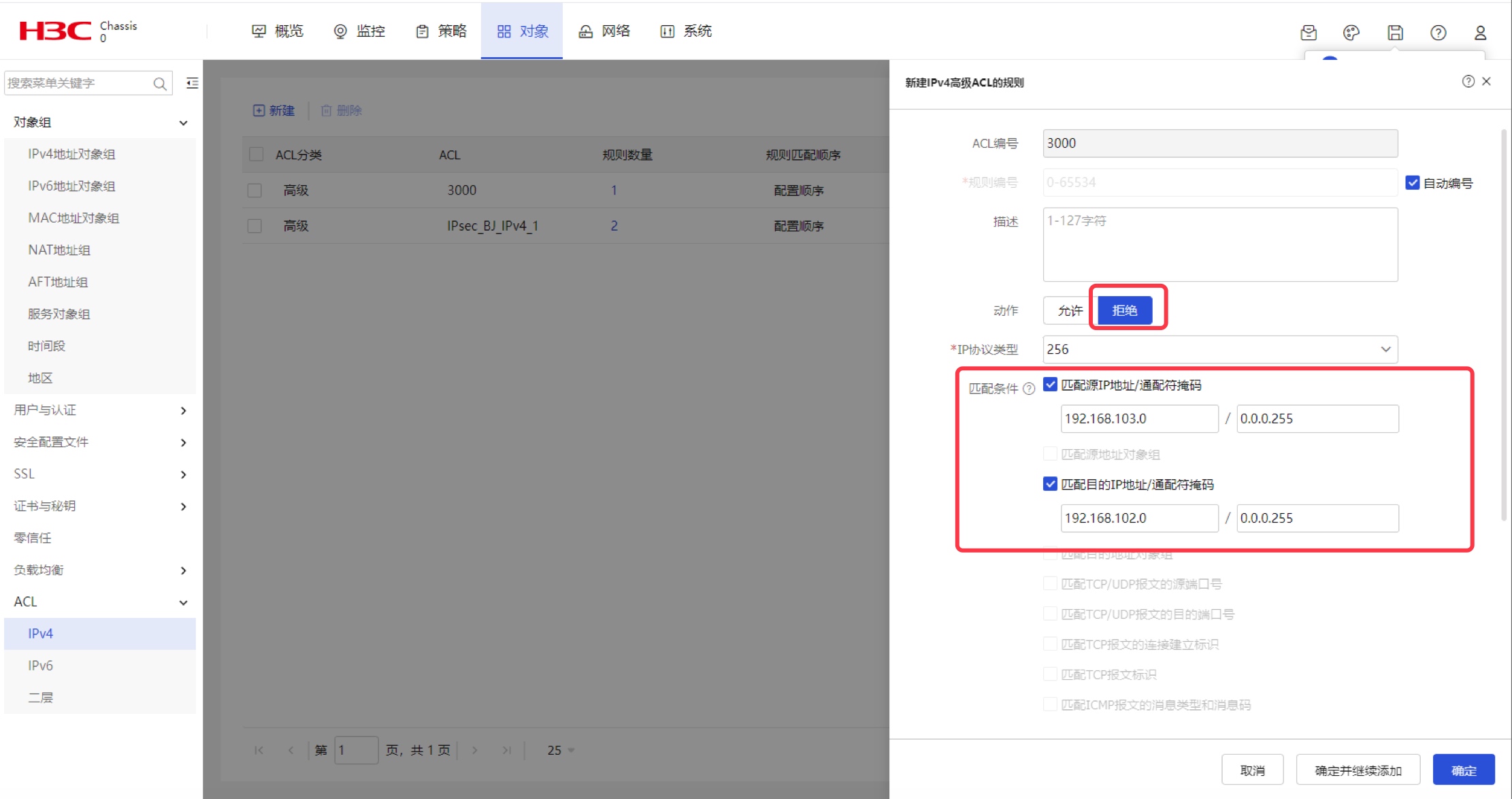

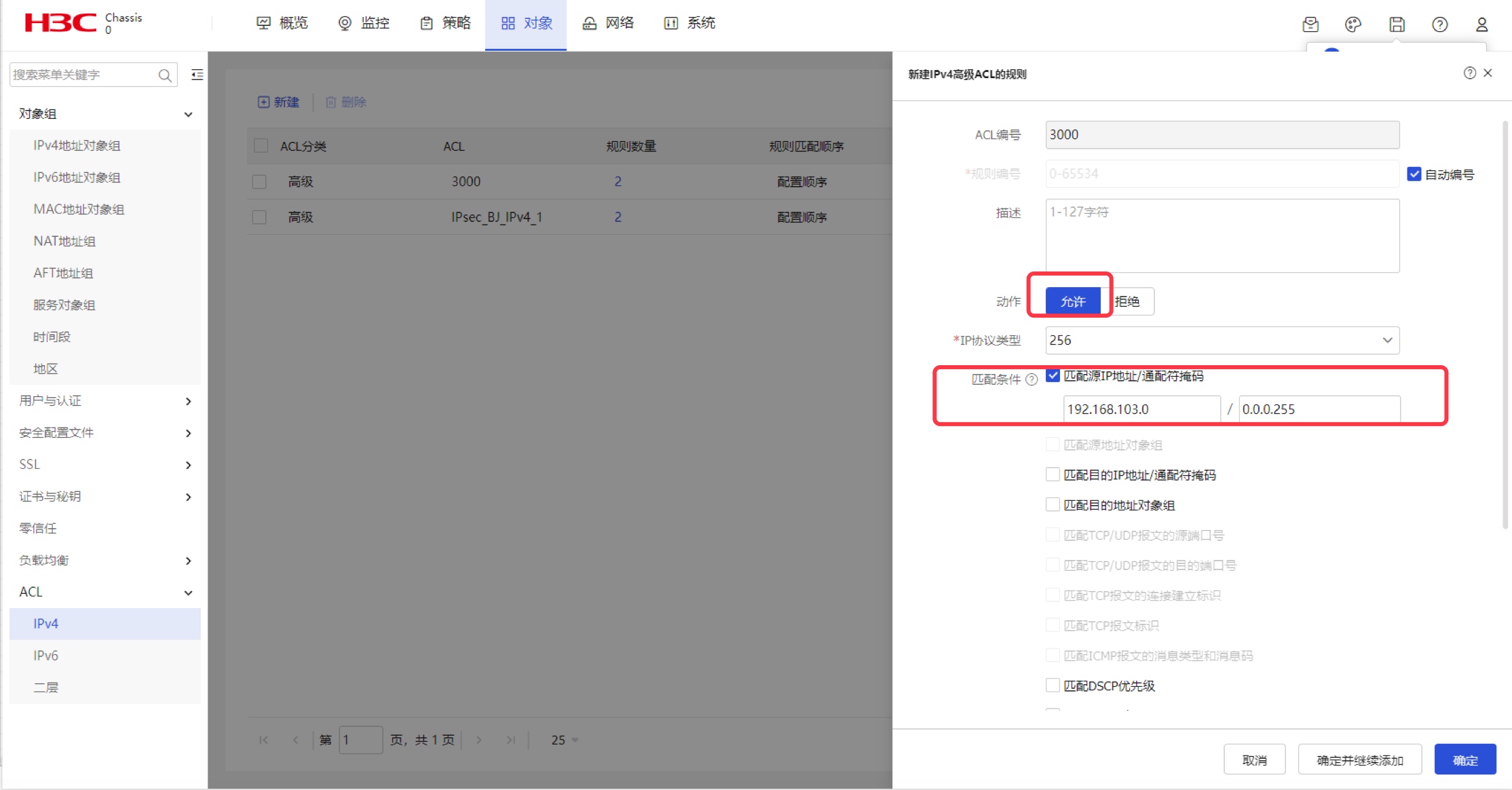

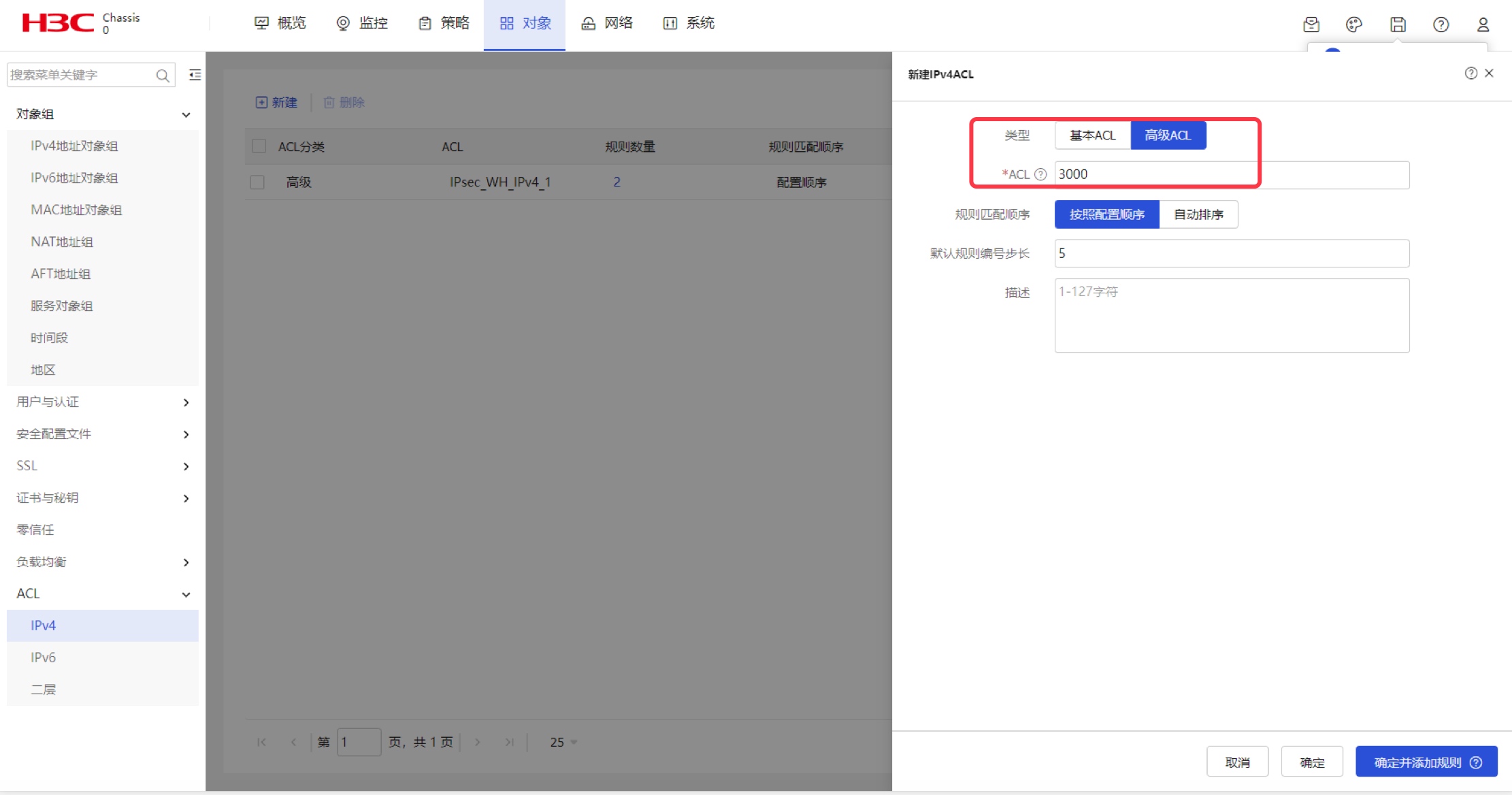

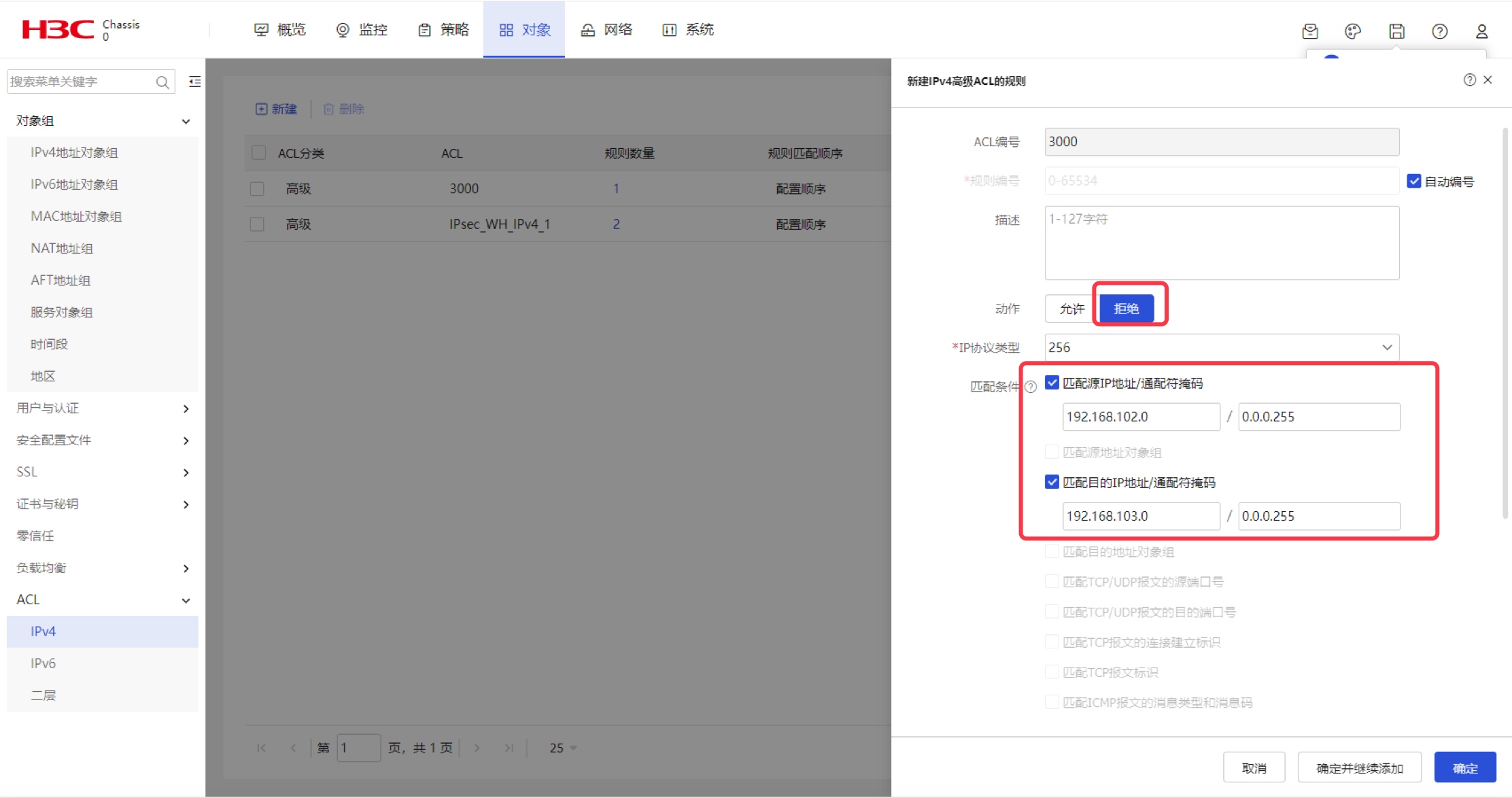

    步骤 1：新建高级 ACL，先配置规则将 IPSec 保护的数据流拒绝掉，再配置允许上网的规则。由于 NAT 和 IPSec 的感兴趣流会冲突，且 NAT 匹配优先级高于 IPSec，所以需要在 NAT 的 ACL 中拒绝 IPSec 的感兴趣流。


    图 1-30


    图 1-31


    图 1-32

    步骤 2：创建接口 NAT，接口为公网口，ACL 调用前面创建的 ACL 3000。


    图 1-33

  6. 在 FW2 上配置安全策略，放通上网流量与 VPN 数据流量。

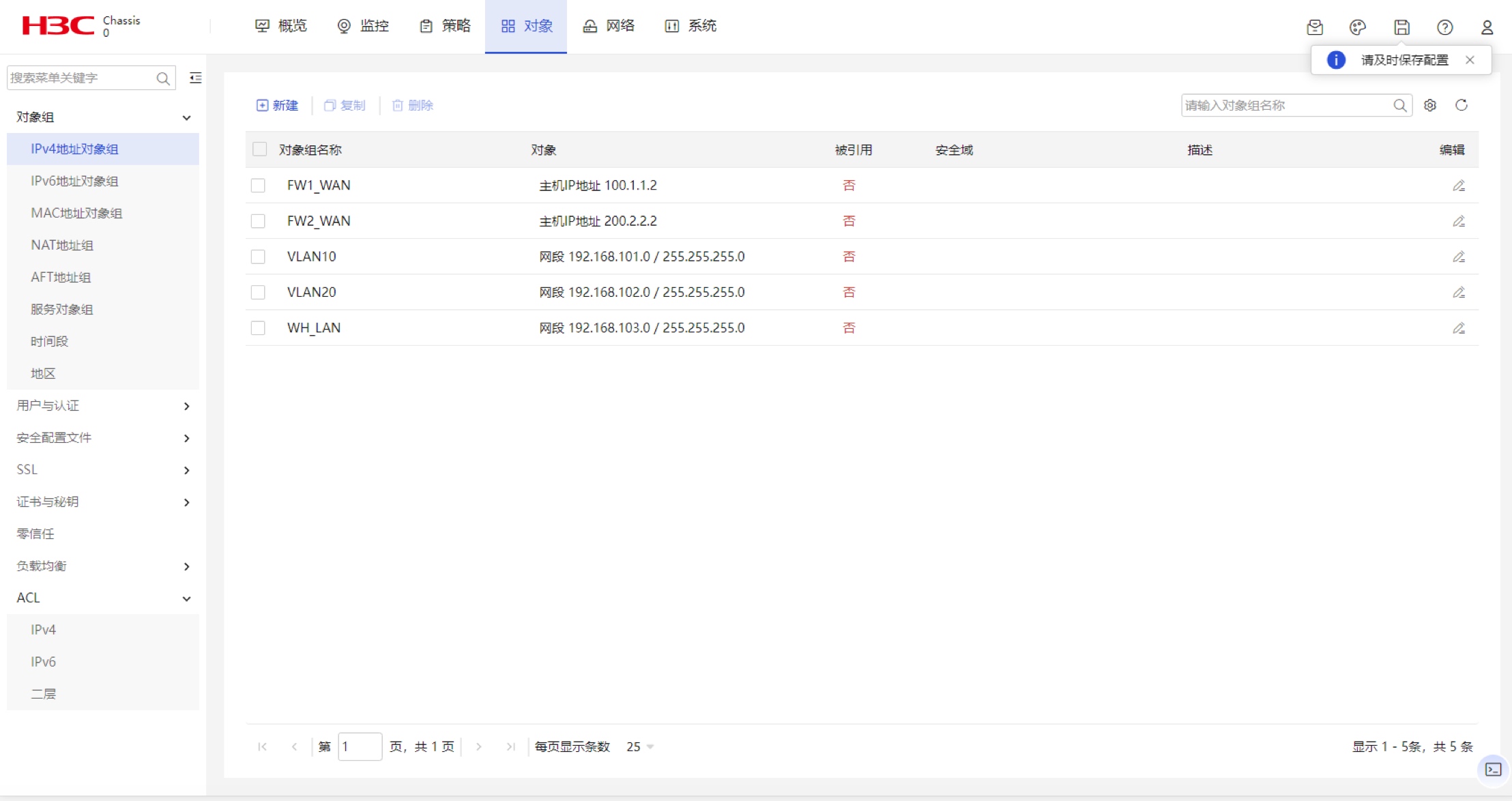

    步骤 1： 分别创建总部 PC、服务器、分公司 PC、总部防火墙与分公司防火墙公网地址的 IP 地址对象组。


    图 1-34

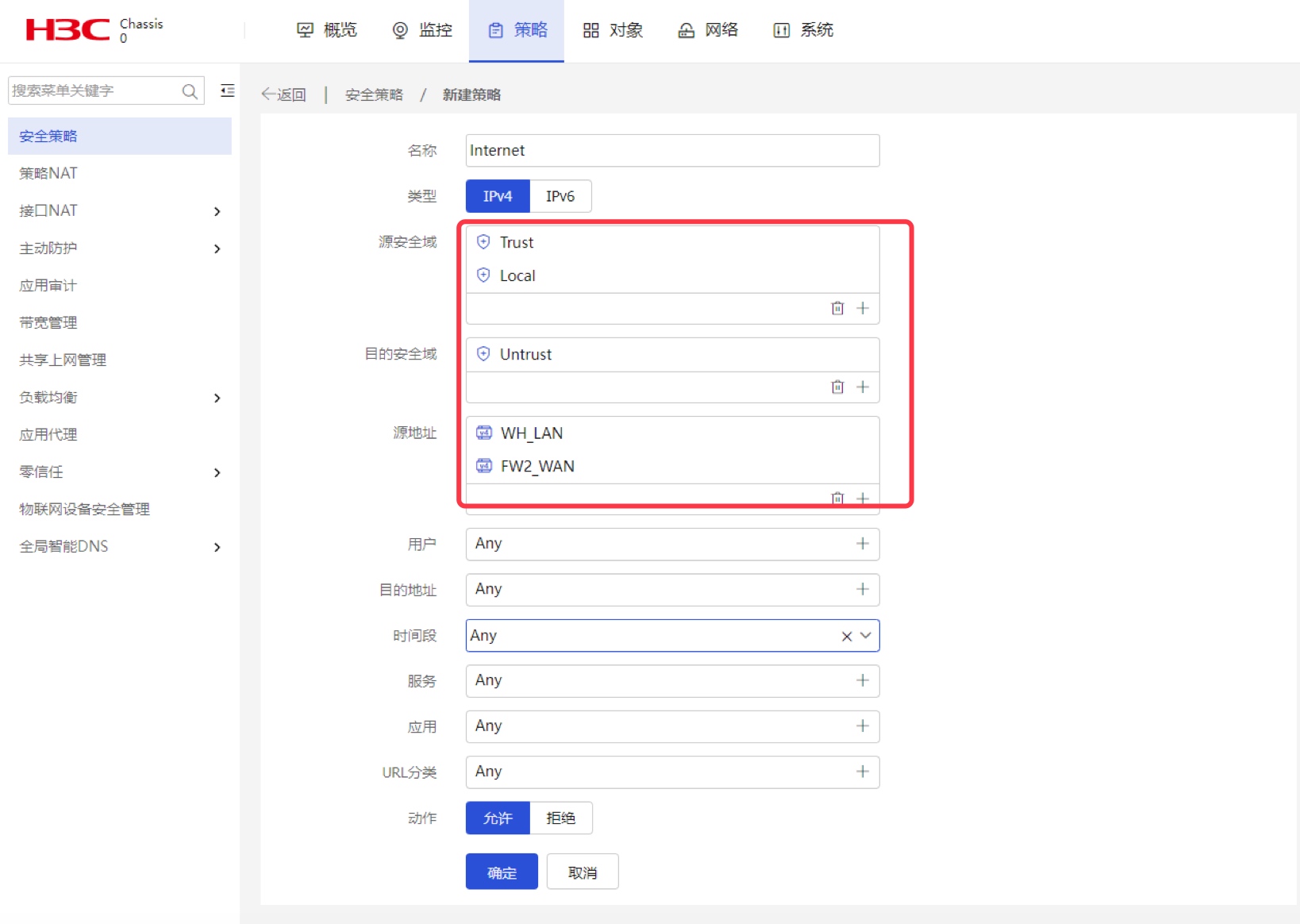

    步骤 2： 创建允许分公司 PC 与防火墙自身上网的安全策略。


    图 1-35

    步骤 3： 创建允许 VPN 双向数据流量的安全策略。


    图 1-36

  7. 效果验证

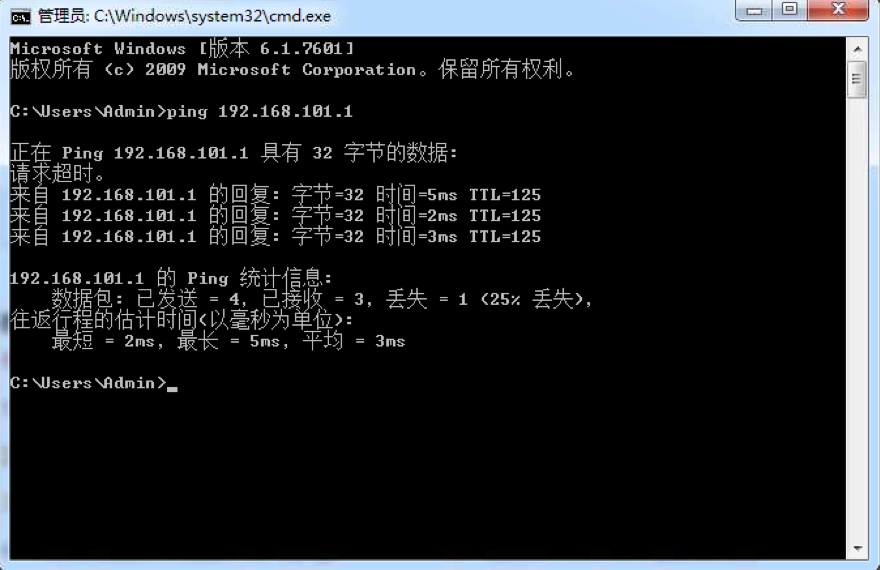

    步骤 1：在 Win7-2 上 Ping Win7-1，经过流量触发 VPN 后可以 Ping 通。


    图 1-37

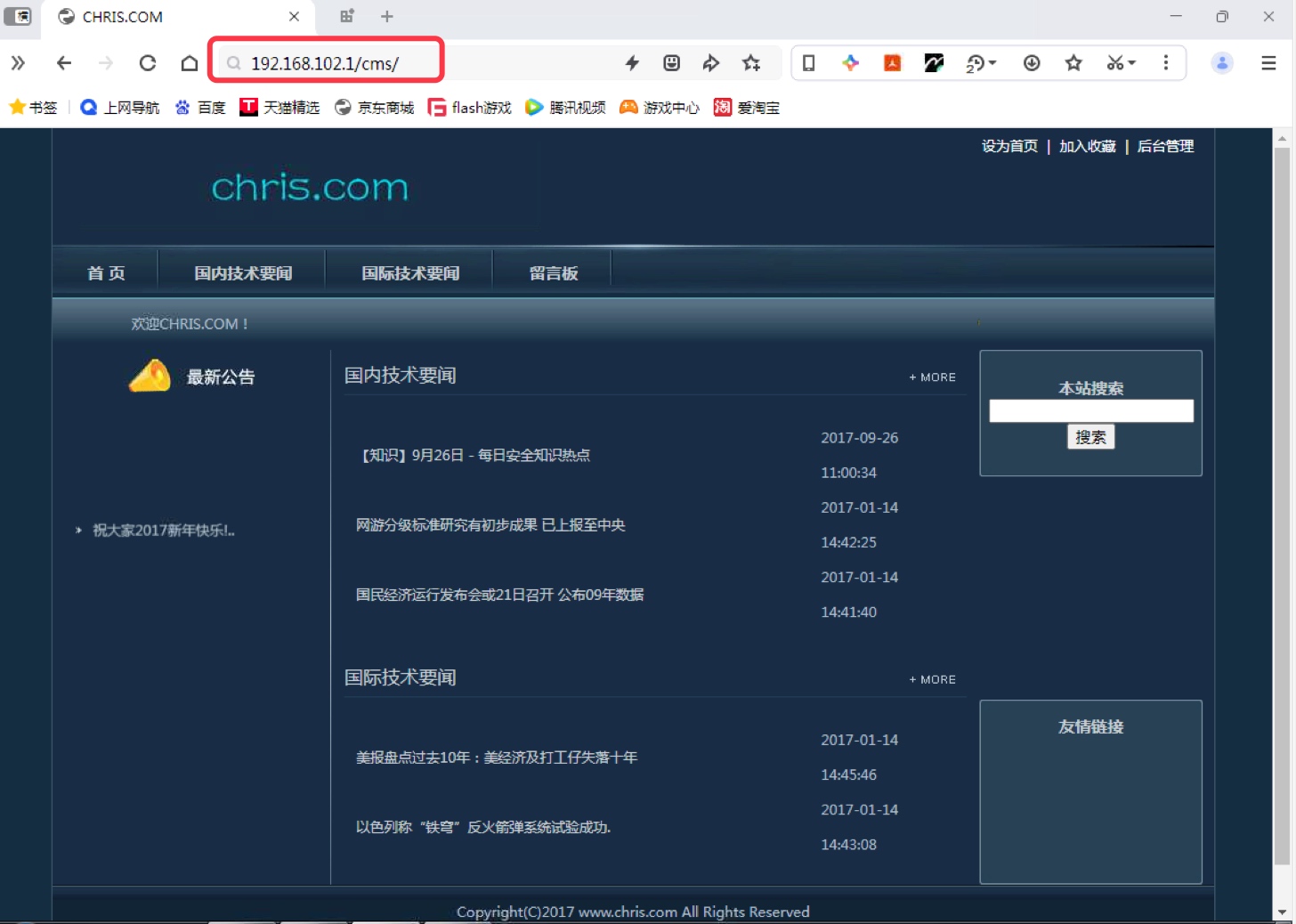

    步骤 2：在 Win7-2 上可以直接通过总部内网 Win2008 的私网 IP 地址访问网站。


    图 1-37

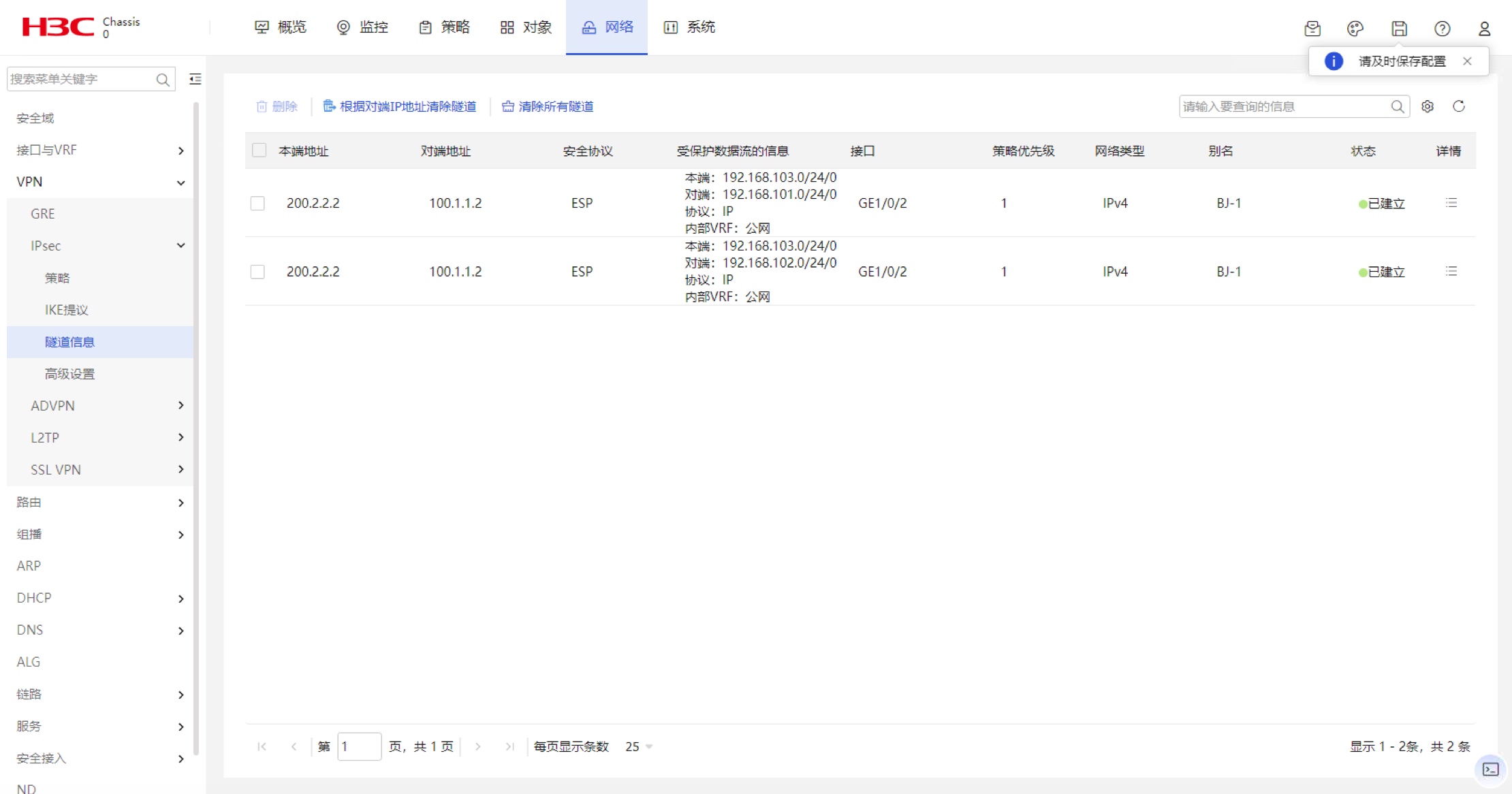

    步骤 3：在 FW1 或 FW2 上查看 IPSec VPN 隧道信息，可以看到隧道的状态为已建立。


    图 1-38

IPSec VPN 配置（命令行配置方法）

  1. 在 FW1 上配置 IPSec VPN

    步骤 1：在 FW1 上配置感兴趣流，创建高级 ACL，源目 IP 地址为两端私网地址。

    [FW1]acl advanced 3000
[FW1-acl-ipv4-adv-3000]rule permit ip source 192.168.101.0 0.0.0.255 destination 192.168.103.0 0.0.0.255
[FW1-acl-ipv4-adv-3000]rule permit ip source 192.168.102.0 0.0.0.255 destination 192.168.103.0 0.0.0.255

    步骤 2：在 FW1 上创建 IKE 提议（也可以不创建，使用默认的 Default IKE 提议。只需要两边 VPN 配置一致即可）。

    [FW1]ike proposal 1
[FW1-ike-proposal-1]

    步骤 3：在 FW1 上创建预共享密钥。密钥中指定对端公网地址。

    [FW1]ike keychain WH
[FW1-ike-keychain-WH]pre-shared-key address 200.2.2.2 key simple 123456

    步骤 4：在 FW1 上创建 IKE Profile，指定本端和对端公网地址，并调用预共享密钥和 IKE 提议

    [FW1]ike profile WH
[FW1-ike-profile-WH]keychain WH
[FW1-ike-profile-WH]local-identity address 100.1.1.2
[FW1-ike-profile-WH]match remote identity address 200.2.2.2
[FW1-ike-profile-WH]proposal 1

    步骤 5：在 FW1 上创建 IPSec 转换集，配置加密和验证算法。由于工作模式默认是隧道模式，且协议默认使用 ESP，所以无需配置

    [FW1]ipsec transform-set WH
[FW1-ipsec-transform-set-WH]esp authentication-algorithm md5
[FW1-ipsec-transform-set-WH]esp encryption-algorithm des-cbc

    步骤 6：在 FW1 上创建 IPSec 策略，调用上述配置，指定两端公网地址。

    [FW1]ipsec policy WH 1 isakmp
[FW1-ipsec-policy-isakmp-WH-1]security acl 3000
[FW1-ipsec-policy-isakmp-WH-1]ike-profile WH
[FW1-ipsec-policy-isakmp-WH-1]transform-set WH
[FW1-ipsec-policy-isakmp-WH-1]local-address 100.1.1.2
[FW1-ipsec-policy-isakmp-WH-1]remote-address 200.2.2.2

    步骤 7：在 FW1 的公网口上调用 IPSec 策略。

    [FW1]interface g1/0/2
[FW1-GigabitEthernet1/0/2]ipsec apply policy WH

  2. 在 FW1 上配置 NAT，使总部 PC 与服务器可以上网。

    步骤 1：创建高级 ACL，先配置规则将 IPSec 感兴趣流拒绝掉，再配置允许上网的规则。由于 NAT 和 IPSec 的感兴趣流会冲突，且 NAT 匹配优先级高于 IPSec，所以需要在 NAT 的 ACL 中拒绝 IPSec 的感兴趣流。

    [FW1]acl advanced 3001
[FW1-acl-ipv4-adv-3001]rule deny ip source 192.168.101.0 0.0.0.255 destination 192.168.103.0 0.0.0.255
[FW1-acl-ipv4-adv-3001]rule deny ip source 192.168.102.0 0.0.0.255 destination 192.168.103.0 0.0.0.255
[FW1-acl-ipv4-adv-3001]rule permit ip source 192.168.101.0 0.0.0.255
[FW1-acl-ipv4-adv-3001]rule permit ip source 192.168.102.0 0.0.0.255

    步骤 2：在公网口上配置 Easy-IP，调用创建的 ACL。

    [FW1]interface g1/0/2
[FW1-GigabitEthernet1/0/2]nat outbound 3001

  3. 在 FW1 上配置安全策略，放通上网流量与 VPN 数据流量。

    步骤 1：分别创建总部 PC、服务器、分公司 PC、总部防火墙与分公司防火墙公网地址的 IP 地址对象组。

    [FW1]object-group ip address FW1_WAN
[FW1-obj-grp-ip-FW1_WAN]network host address 100.1.1.2
[FW1-obj-grp-ip-FW1_WAN]object-group ip address FW2_WAN
[FW1-obj-grp-ip-FW2_WAN]network host address 200.2.2.2
[FW1-obj-grp-ip-FW2_WAN]object-group ip address VLAN10
[FW1-obj-grp-ip-VLAN10]network subnet 192.168.101.0 255.255.255.0
[FW1-obj-grp-ip-VLAN10]object-group ip address VLAN20
[FW1-obj-grp-ip-VLAN20]network subnet 192.168.102.0 255.255.255.0
[FW1-obj-grp-ip-VLAN20]object-group ip address WH_LAN
[FW1-obj-grp-ip-WH_LAN]network subnet 192.168.103.0 255.255.255.0

    步骤 2：创建允许 IPSec 与 IKE 双向协议流量的安全策略

    [FW1]security-policy ip
[FW1-security-policy-ip]rule name IPSec_Pro
[FW1-security-policy-ip-2-IPSec_Pro]source-zone local
[FW1-security-policy-ip-2-IPSec_Pro]source-zone untrust
[FW1-security-policy-ip-2-IPSec_Pro]destination-zone local
[FW1-security-policy-ip-2-IPSec_Pro]destination-zone untrust
[FW1-security-policy-ip-2-IPSec_Pro]source-ip FW1_WAN
[FW1-security-policy-ip-2-IPSec_Pro]source-ip FW2_WAN
[FW1-security-policy-ip-2-IPSec_Pro]destination-ip FW1_WAN
[FW1-security-policy-ip-2-IPSec_Pro]destination-ip FW2_WAN
[FW1-security-policy-ip-2-IPSec_Pro]service ike
[FW1-security-policy-ip-2-IPSec_Pro]service ipsec-esp
[FW1-security-policy-ip-2-IPSec_Pro]action pass

    步骤 3：创建允许总部 PC 与服务器及防火墙自身上网的安全策略。

    [FW1]security-policy ip
[FW1-security-policy-ip]rule name Internet
[FW1-security-policy-ip-0-Internet]source-zone trust
[FW1-security-policy-ip-0-Internet]source-zone local
[FW1-security-policy-ip-0-Internet]destination-zone untrust
[FW1-security-policy-ip-0-Internet]source-ip VLAN10
[FW1-security-policy-ip-0-Internet]source-ip VLAN20
[FW1-security-policy-ip-0-Internet]source-ip FW1_WAN
[FW1-security-policy-ip-0-Internet]action pass

    步骤 4：创建允许 VPN 双向数据流量的安全策略。

    [FW1]security-policy ip
[FW1-security-policy-ip]rule name VPN
[FW1-security-policy-ip-1-VPN]source-zone trust
[FW1-security-policy-ip-1-VPN]source-zone untrust
[FW1-security-policy-ip-1-VPN]destination-zone trust
[FW1-security-policy-ip-1-VPN]destination-zone untrust
[FW1-security-policy-ip-1-VPN]source-ip VLAN10
[FW1-security-policy-ip-1-VPN]source-ip VLAN20
[FW1-security-policy-ip-1-VPN]source-ip WH_LAN
[FW1-security-policy-ip-1-VPN]destination-ip VLAN10
[FW1-security-policy-ip-1-VPN]destination-ip VLAN20
[FW1-security-policy-ip-1-VPN]destination-ip WH_LAN
[FW1-security-policy-ip-1-VPN]action pass

  4. 在 FW2 上配置 IPSec VPN

    步骤 1：在 FW2 上配置感兴趣流，创建高级 ACL，源目 IP 地址为两端私网地址。

    [FW2]acl advanced 3000
[FW2-acl-ipv4-adv-3000]rule permit ip source 192.168.103.0 0.0.0.255 destination 192.168.101.0 0.0.0.255
[FW2-acl-ipv4-adv-3000]rule permit ip source 192.168.103.0 0.0.0.255 destination 192.168.102.0 0.0.0.255

    步骤 2：在 FW2 上创建 IKE 提议（也可以不创建，使用默认的 Default IKE 提议。只需要两边 VPN 配置一致即可）。

    [FW2]ike proposal 1
[FW2-ike-proposal-1]

    步骤 3：在 FW2 上创建预共享密钥。密钥中指定对端公网地址。

    [FW2]ike keychain BJ
[FW2-ike-keychain-BJ]pre-shared-key address 100.1.1.2 key simple 123456

    步骤 4：在 FW2 上创建 IKE Profile，指定本端和对端公网地址，并调用预共享密钥和 IKE 提议

    [FW2]ike profile BJ
[FW2-ike-profile-BJ]keychain BJ
[FW2-ike-profile-BJ]local-identity address 200.2.2.2
[FW2-ike-profile-BJ]match remote identity address 100.1.1.2
[FW2-ike-profile-BJ]proposal 1

    步骤 5：在 FW2 上创建 IPSec 转换集，配置加密和验证算法。由于工作模式默认是隧道模式，且协议默认使用 ESP，所以无需配置

    [FW2]ipsec transform-set BJ
[FW2-ipsec-transform-set-BJ]esp authentication-algorithm md5
[FW2-ipsec-transform-set-BJ]esp encryption-algorithm des-cbc

    步骤 6：在 FW2 上创建 IPSec 策略，调用上述配置，指定两端公网地址。

    [FW2]ipsec policy BJ 1 isakmp
[FW2-ipsec-policy-isakmp-BJ-1]security acl 3000
[FW2-ipsec-policy-isakmp-BJ-1]ike-profile BJ
[FW2-ipsec-policy-isakmp-BJ-1]transform-set BJ
[FW2-ipsec-policy-isakmp-BJ-1]local-address 200.2.2.2
[FW2-ipsec-policy-isakmp-BJ-1]remote-address 100.1.1.2

    步骤 7：在 FW2 的公网口上调用 IPSec 策略。

    [FW2]interface g1/0/2
[FW2-GigabitEthernet1/0/2]ipsec apply policy BJ

  5. 在 FW2 上配置 NAT，使分公司 PC 可以上网。

    步骤 1：创建高级 ACL，先配置规则将 IPSec 感兴趣流拒绝掉，再配置允许上网的规则。由于 NAT 和 IPSec 的感兴趣流会冲突，且 NAT 匹配优先级高于 IPSec，所以需要在 NAT 的 ACL 中拒绝 IPSec 的感兴趣流。

    [FW2]acl advanced 3001
[FW2-acl-ipv4-adv-3001]rule deny ip source 192.168.103.0 0.0.0.255 destination 192.168.101.0 0.0.0.255
[FW2-acl-ipv4-adv-3001]rule deny ip source 192.168.103.0 0.0.0.255 destination 192.168.102.0 0.0.0.255
[FW2-acl-ipv4-adv-3001]rule permit ip source 192.168.103.0 0.0.0.255

    步骤 2：在公网口上配置 Easy-IP，调用创建的 ACL。

    [FW2]interface g1/0/2
[FW2-GigabitEthernet1/0/2]nat outbound 3001

  6. 在 FW2 上配置安全策略，放通上网流量与 VPN 数据流量。

    步骤 1：分别创建总部 PC、服务器、分公司 PC、总部防火墙与分公司防火墙公网地址的 IP 地址对象组。

    [FW2]object-group ip address FW1_WAN
[FW2-obj-grp-ip-FW1_WAN]network host address 100.1.1.2
[FW2-obj-grp-ip-FW1_WAN]object-group ip address FW2_WAN
[FW2-obj-grp-ip-FW2_WAN]network host address 200.2.2.2
[FW2-obj-grp-ip-FW2_WAN]object-group ip address VLAN10
[FW2-obj-grp-ip-VLAN10]network subnet 192.168.101.0 255.255.255.0
[FW2-obj-grp-ip-VLAN10]object-group ip address VLAN20
[FW2-obj-grp-ip-VLAN20]network subnet 192.168.102.0 255.255.255.0
[FW2-obj-grp-ip-VLAN20]object-group ip address WH_LAN
[FW2-obj-grp-ip-WH_LAN]network subnet 192.168.103.0 255.255.255.0

    步骤 2：创建允许 IPSec 与 IKE 双向协议流量的安全策略

    [FW2]security-policy ip
[FW2-security-policy-ip]rule name IPSec_Pro
[FW2-security-policy-ip-2-IPSec_Pro]source-zone local
[FW2-security-policy-ip-2-IPSec_Pro]source-zone untrust
[FW2-security-policy-ip-2-IPSec_Pro]destination-zone local
[FW2-security-policy-ip-2-IPSec_Pro]destination-zone untrust
[FW2-security-policy-ip-2-IPSec_Pro]source-ip FW1_WAN
[FW2-security-policy-ip-2-IPSec_Pro]source-ip FW2_WAN
[FW2-security-policy-ip-2-IPSec_Pro]destination-ip FW1_WAN
[FW2-security-policy-ip-2-IPSec_Pro]destination-ip FW2_WAN
[FW2-security-policy-ip-2-IPSec_Pro]service ike
[FW2-security-policy-ip-2-IPSec_Pro]service ipsec-esp
[FW2-security-policy-ip-2-IPSec_Pro]action pass

    步骤 3：创建允许分公司 PC 与防火墙自身上网的安全策略。

    [FW2]security-policy ip
[FW2-security-policy-ip]rule name Internet
[FW2-security-policy-ip-0-Internet]source-zone trust
[FW2-security-policy-ip-0-Internet]source-zone local
[FW2-security-policy-ip-0-Internet]destination-zone untrust
[FW2-security-policy-ip-0-Internet]source-ip WH_LAN
[FW2-security-policy-ip-0-Internet]source-ip FW2_WAN
[FW2-security-policy-ip-0-Internet]action pass

    步骤 4：创建允许 VPN 双向数据流量的安全策略。

    [FW2]security-policy ip
[FW2-security-policy-ip]rule name VPN
[FW2-security-policy-ip-1-VPN]source-zone trust
[FW2-security-policy-ip-1-VPN]source-zone untrust
[FW2-security-policy-ip-1-VPN]destination-zone trust
[FW2-security-policy-ip-1-VPN]destination-zone untrust
[FW2-security-policy-ip-1-VPN]source-ip VLAN10
[FW2-security-policy-ip-1-VPN]source-ip VLAN20
[FW2-security-policy-ip-1-VPN]source-ip WH_LAN
[FW2-security-policy-ip-1-VPN]destination-ip VLAN10
[FW2-security-policy-ip-1-VPN]destination-ip VLAN20
[FW2-security-policy-ip-1-VPN]destination-ip WH_LAN
[FW2-security-policy-ip-1-VPN]action pass

  7. 效果验证。在 Win7-2 上 Ping Win7-1，并使用总部 Win2008 的私网 IP 地址访问网站。



« 防火墙 NAT 实验
SSL VPN 实验 »

Copyright © 2015 Powered by MWeb,  Theme used GitHub CSS.

鄂ICP备18006549号-1

TOP
