防火墙三层模式部署实验

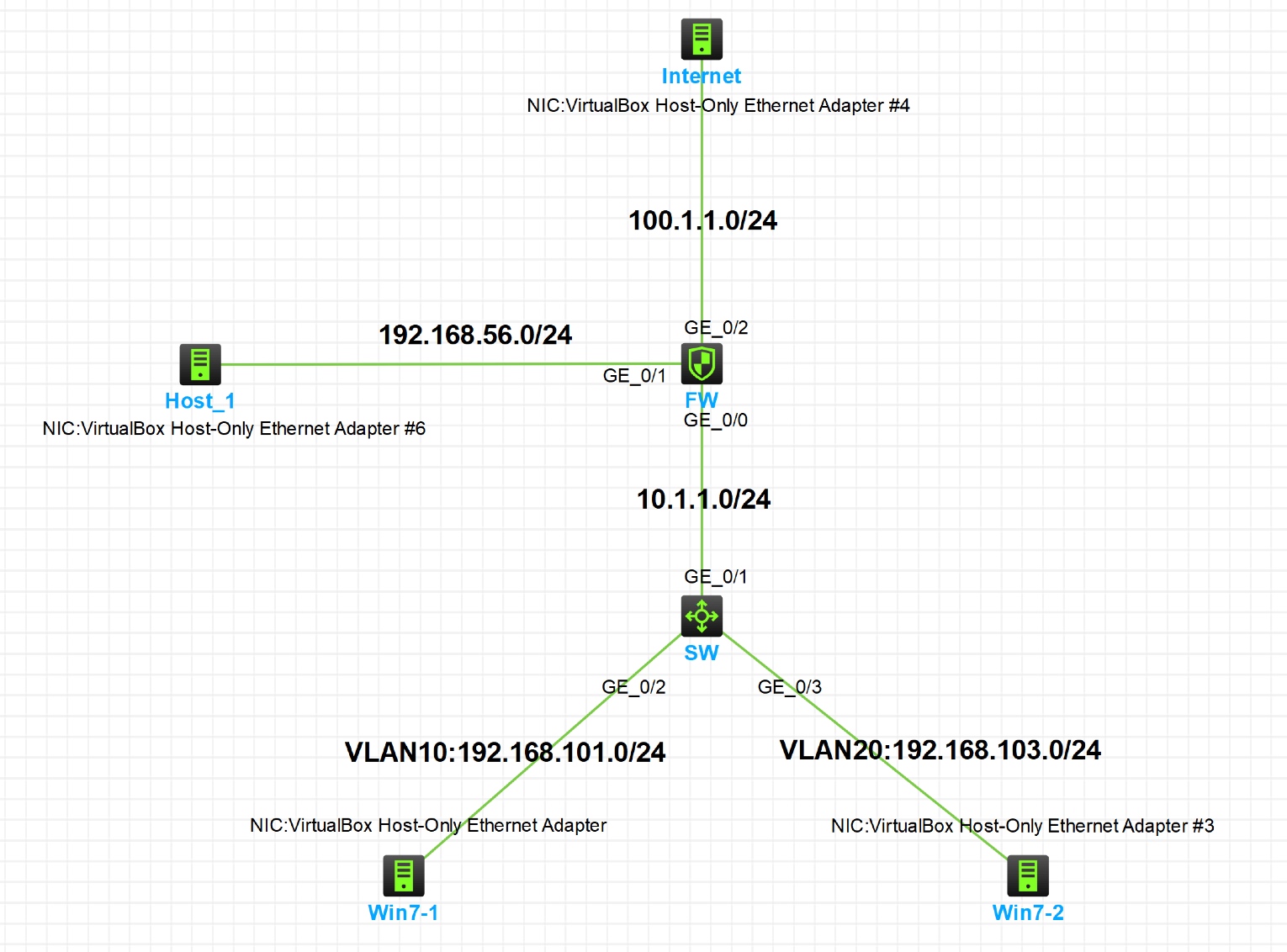

实验拓扑
注：此实验务必按照拓扑所示接口连接线缆，且运行前置环境中的 Win7-1、Win7-2、Windows Server 2003 三台虚拟机。防火墙内存务必配置为 2G 以上。实验步骤中防火墙的配置可在 “Web 控制台配置方法” 和 “命令行配置方法” 中任选一种。
实验需求
- SW 为核心交换机，连接 VLAN10 与 VLAN20 的 PC。FW 作为互联网出口设备路由模式部署。
- 按照图示划分 VLAN，并配置 IP 地址。
- 根据图示将防火墙内网口加入 Trust 区域，外网口加入 Untrust 区域。
- 配置静态路由使公司内网三层互通。
- 配置 NAPT，使 VLAN10 与 VLAN20 的 PC 以及防火墙可以访问互联网。
- 配置安全策略，放通内网 VLAN10 与 VLAN20 以及防火墙访问互联网的流量。
其他设备基础配置
交换机配置
步骤 1：在 SW 上创建 VLAN10、VLAN20 和 VLAN30，连接 PC 的接口加入各自 VLAN，连接 FW 的接口加入 VLAN30。
[SW]vlan 10 [SW-vlan10]port g1/0/2 [SW]vlan 20 [SW-vlan20]port g1/0/3 [SW]vlan 30 [SW-vlan20]port g1/0/1按照图示配置各设备 IP 地址。
[SW]interface vlan 10 [SW-Vlan-interface10]ip address 192.168.101.254 24 [SW]interface Vlan-interface 20 [SW-Vlan-interface20]ip address 192.168.103.254 24 [SW]interface vlan 30 [SW-Vlan-interface30]ip address 10.1.1.2 24在 SW 上配置缺省路由，下一跳指向防火墙。
[SW]ip route-static 0.0.0.0 0 10.1.1.1
防火墙 Web 控制台配置方法
配置防火墙以登录 Web 控制台
步骤 1：配置防火墙管理口 IP 地址。（管理口默认地址 192.168.0.1/24）
[FW]interface g1/0/1 [FW-GigabitEthernet1/0/1]ip address 192.168.56.2 24步骤 2：在浏览器访问 https://192.168.56.2 打开防火墙 Web 控制台（忽略证书告警），使用账户密码 admin/admin 登录。（首次登录会强制要求修改密码）
图 1-2
图 1-3 配置防火墙接口
步骤 1：在 Web 控制台中点击
网络-接口与 VRF-接口
图 1-4 步骤 2：编辑 G1/0/0 口，加入到 Trust 区域，配置 IP 地址；编辑 G1/0/2 口，加入到 Untrust 区域，配置 IP 地址。
图 1-5
图 1-6 配置静态路由使内网三层互通
步骤 1：在 Web 控制台上点击
路由-静态路由
图 1-7 步骤 2：新建静态路由，配置去往 VLAN10、VLAN20 的静态路由以及缺省路由。
图 1-8
图 1-9
图 1-10 配置 NAPT，使 VLAN10 和 VLAN20 的主机可以访问互联网
步骤 1：点击
对象-ACL-IPv4
图 1-11 步骤 2：创建基本 ACL，增加两条规则分别匹配 192.168.1.0/24 网段与 192.168.2.0/24 网段。
图 1-12
图 1-13
图 1-14 步骤 3：点击
策略-接口 NAT-IPv4
图 1-15 步骤 4：新建 NAT 出方向动态转换（基于 ACL），接口设置为公网口，ACL 关联上一步创建的基本 ACL，转换后源地址设置为接口 IP 地址，转换模式为 PAT
图 1-16 配置安全策略，放通内网 VLAN10 与 VLAN20 以及防火墙访问互联网的流量
步骤 1：点击
对象-对象组-IPv4 地址对象组

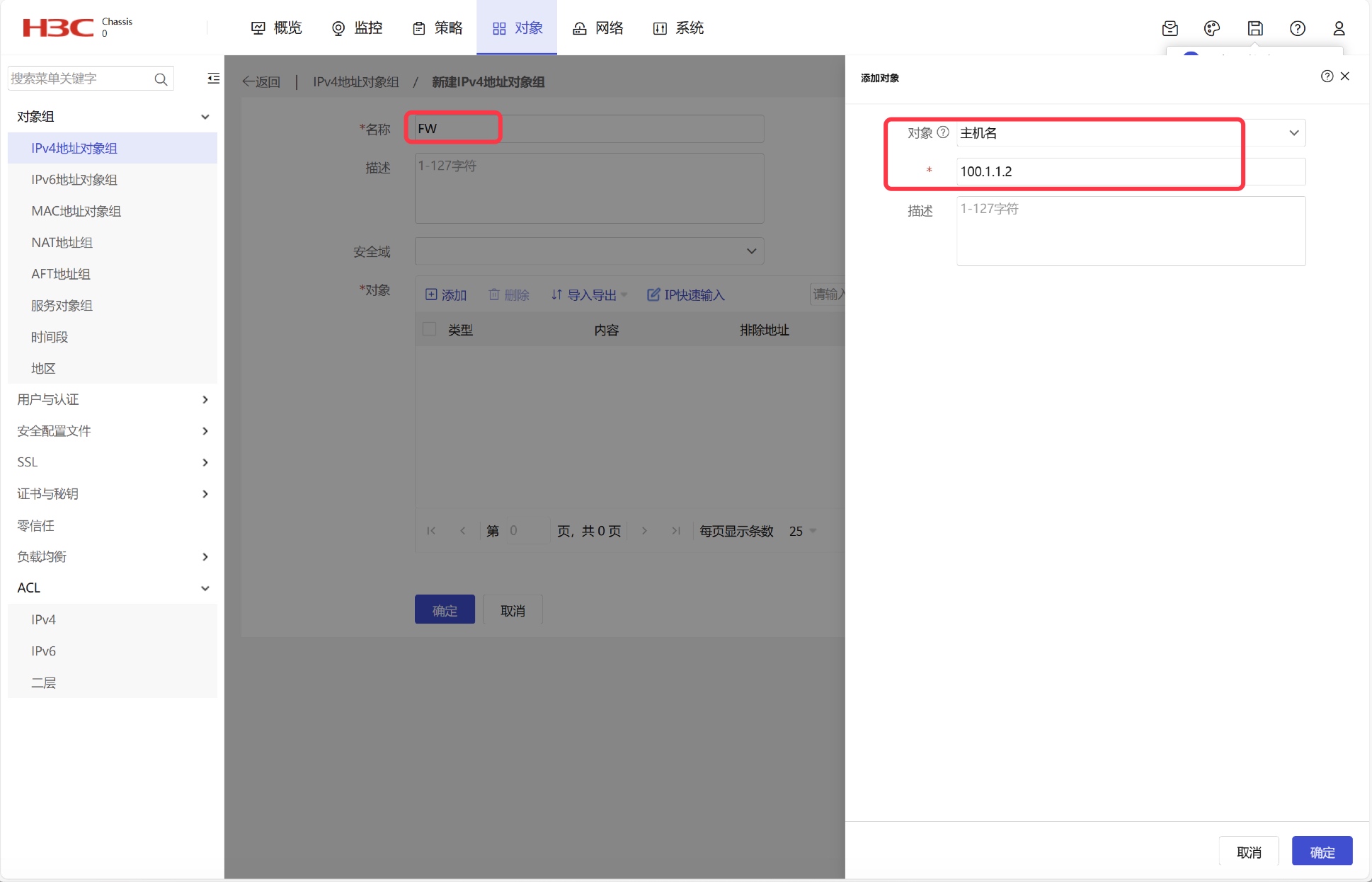

图 1-17 步骤 2：分别新建 VLAN10、VLAN20 以及防火墙本机公网地址的 IPv4 地址对象组
图 1-18
图 1-19
图 1-20 步骤 3：点击
策略-安全策略
图 1-21 步骤 4：新建安全策略，源安全域设置为 Trust、Local，目的安全域设置为 Untrust，源地址设置为上一步创建的地址对象组，其它匹配项都设置为 Any

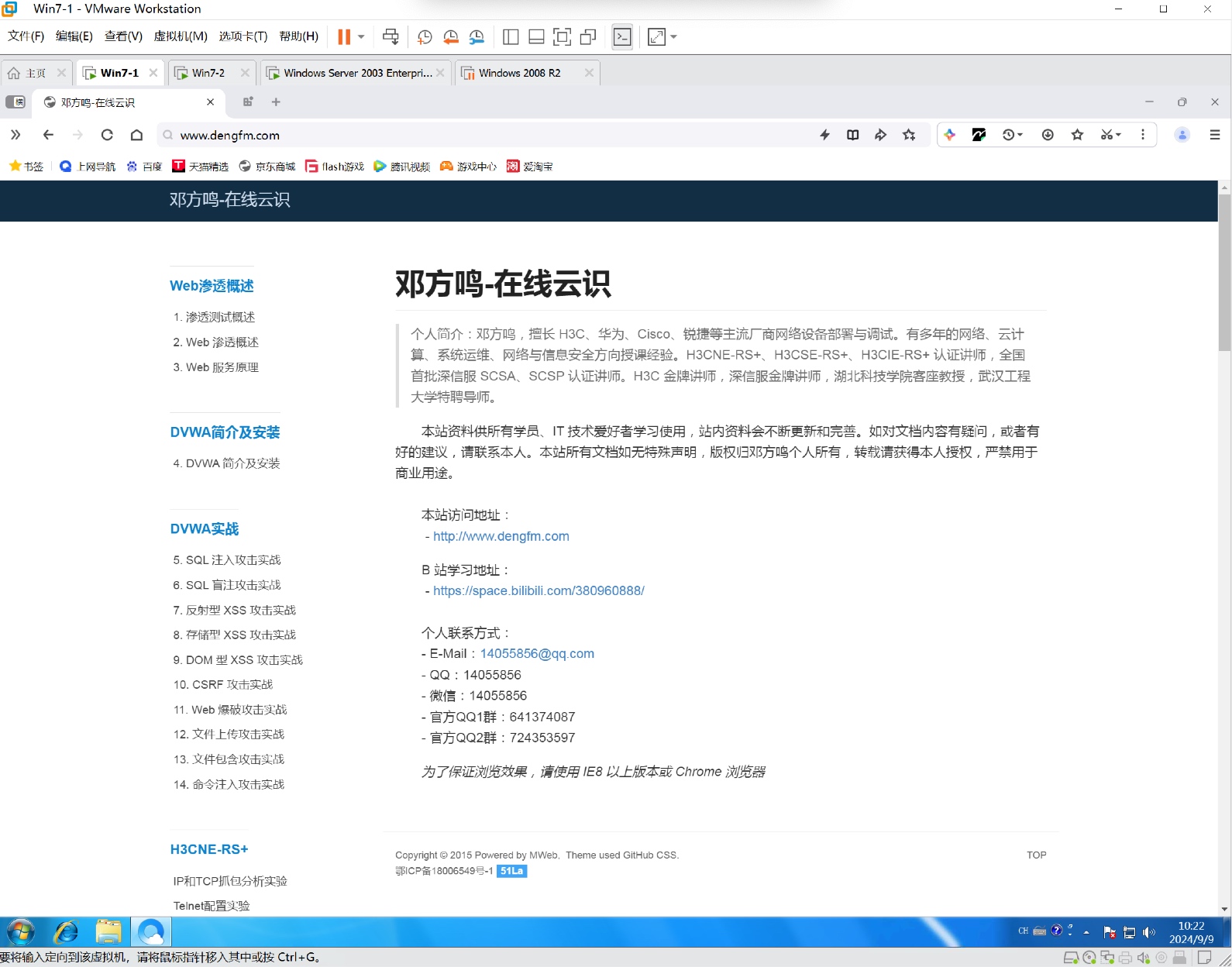

图 1-22 在 Win7-1、Win7-2 虚拟机上测试可以正常上网。防火墙可以 Ping 通公网。
图 1-23
图 1-24 [FW]ping 114.114.114.114 Ping 114.114.114.114 (114.114.114.114): 56 data bytes, press CTRL+C to break 56 bytes from 114.114.114.114: icmp_seq=0 ttl=61 time=41.776 ms 56 bytes from 114.114.114.114: icmp_seq=1 ttl=74 time=33.898 ms 56 bytes from 114.114.114.114: icmp_seq=2 ttl=63 time=36.137 ms 56 bytes from 114.114.114.114: icmp_seq=3 ttl=78 time=36.663 ms 56 bytes from 114.114.114.114: icmp_seq=4 ttl=80 time=34.438 ms
防火墙命令行配置方法
配置防火墙区域和接口
步骤 1：将防火墙 G1/0/0 口加入 Trust 区域，将 G1/0/2 口加入 Untrust 区域。
[FW]security-zone name trust [FW-security-zone-Trust]import interface g1/0/0 [FW]security-zone name Untrust [FW-security-zone-Untrust]import interface g1/0/2步骤 2：配置 G1/0/0 口和 G1/0/2 口 IP 地址。
[FW]interface g1/0/0 [FW-GigabitEthernet1/0/0]ip address 10.1.1.1 24 [FW]interface g1/0/2 [FW-GigabitEthernet1/0/2]ip address 100.1.1.2 24配置静态路由使内网三层互通。
步骤 1：在 FW 上分别配置去往 VLAN10 和 VLAN20 的静态路由与缺省路由。
[FW]ip route-static 192.168.101.0 24 10.1.1.2 [FW]ip route-static 192.168.103.0 24 10.1.1.2 [FW]ip route-static 0.0.0.0 0 100.1.1.1配置 NAPT，使 VLAN10 和 VLAN20 的主机可以访问互联网
步骤 1：在防火墙上创建基本 ACL，匹配 192.168.1.0/24 网段和 192.168.2.0/24 网段。
[FW]acl basic 2000 [FW-acl-ipv4-basic-2000]rule permit source 192.168.101.0 0.0.0.255 [FW-acl-ipv4-basic-2000]rule permit source 192.168.103.0 0.0.0.255步骤 2：在公网口上配置 Easy IP，关联 ACL。
[FW]interface g1/0/2 [FW-GigabitEthernet1/0/2]nat outbound 2000配置安全策略，放通内网 VLAN10 与 VLAN20 以及防火墙访问互联网的流量
步骤 1：创建 VLAN10 和 VLAN20 以及防火墙本机公网地址的 IP 地址对象组。
[FW]object-group ip address VLAN10 [FW-obj-grp-ip-VLAN10]network subnet 192.168.101.0 24 [FW]object-group ip address VLAN20 [FW-obj-grp-ip-VLAN20]network subnet 192.168.103.0 24 [FW]object-group ip address FW [FW-obj-grp-ip-FW]network host address 100.1.1.2步骤 2：创建安全策略规则，源安全域设置为 Trust、Local，目的安全域设置为 Untrust。源地址设置为上一步创建的地址对象组，其它匹配项都设置为 Any。
[FW]security-policy ip [FW-security-policy-ip]rule name Permit_Trust_Untrust [FW-security-policy-ip-0-Permit_Trust_Untrust]source-zone trust [FW-security-policy-ip-0-Permit_Trust_Untrust]source-zone local [FW-security-policy-ip-0-Permit_Trust_Untrust]destination-zone untrust [FW-security-policy-ip-0-Permit_Trust_Untrust]source-ip VLAN10 [FW-security-policy-ip-0-Permit_Trust_Untrust]source-ip VLAN20 [FW-security-policy-ip-0-Permit_Trust_Untrust]source-ip FW [FW-security-policy-ip-0-Permit_Trust_Untrust]action pass在 Win7-1、Win7-2 虚拟机上测试可以正常上网。防火墙可以 Ping 通公网。
